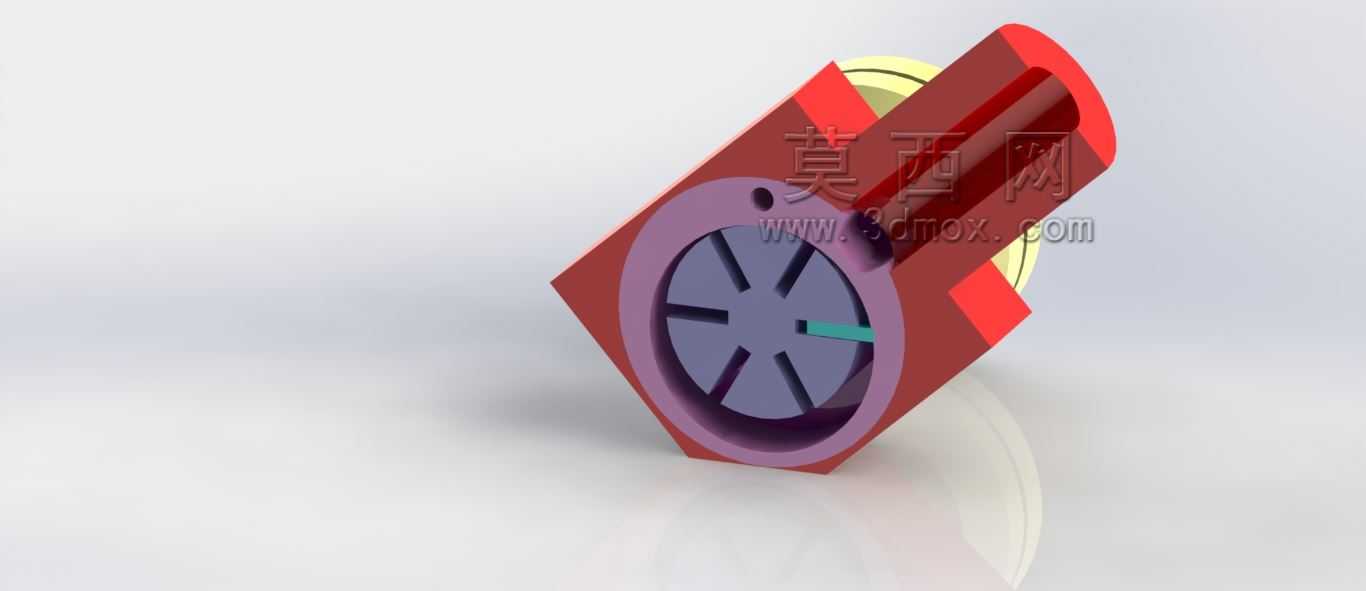

气动叶片式空气马达结构设计方案

　　在工业气动系统的动力端选型场景里，压缩空气驱动的动力单元一直是防爆、高负载启停工况下的核心选择，这款叶片式空气马达的结构设计，完全围绕气动系统的实际使用需求展开。从实际应用场景来看，这类气动马达常被部署在化工、矿山等存在易燃易爆介质的作业区域，替代电动动力单元驱动小型输送装置、阀门启闭机构、工装夹具的旋转执行端，也可配套在气动工具、自动化生产线的旋转工位上，凭借压缩空气的介质特性，实现无电火花、过载自动卸荷的安全运行特性，不会像电动马达那样在过载堵转时出现绕组烧毁的问题。

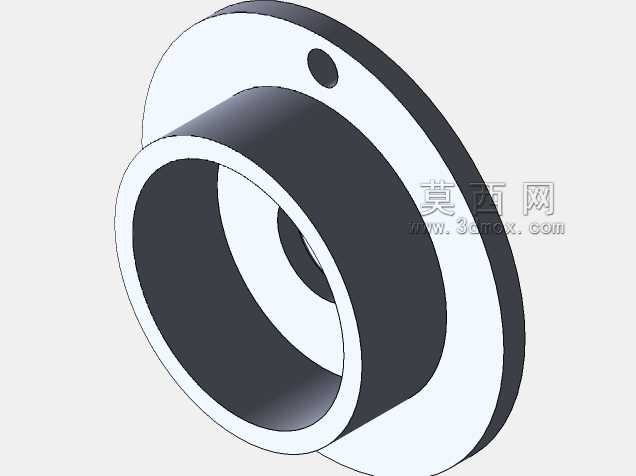

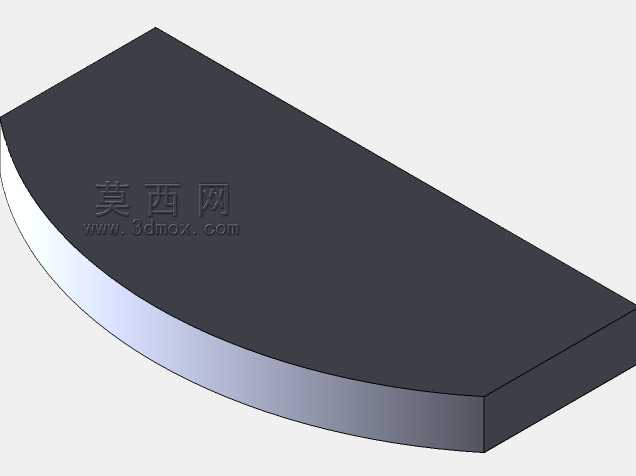

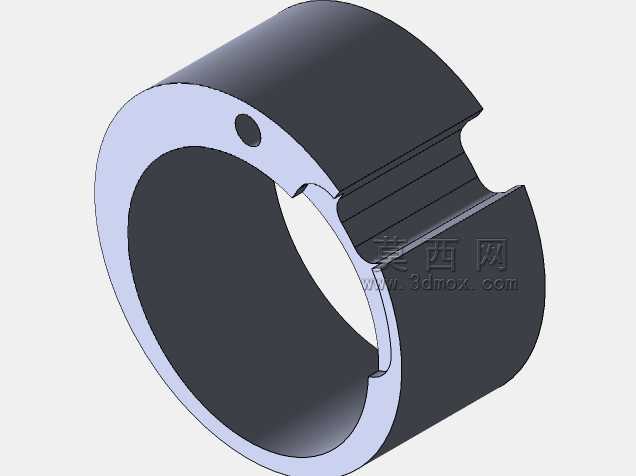

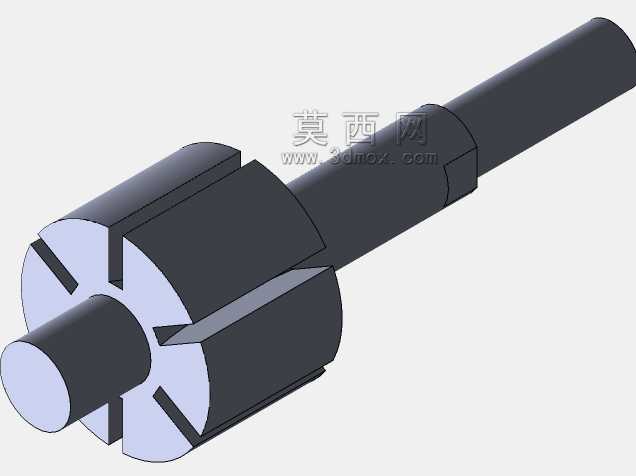

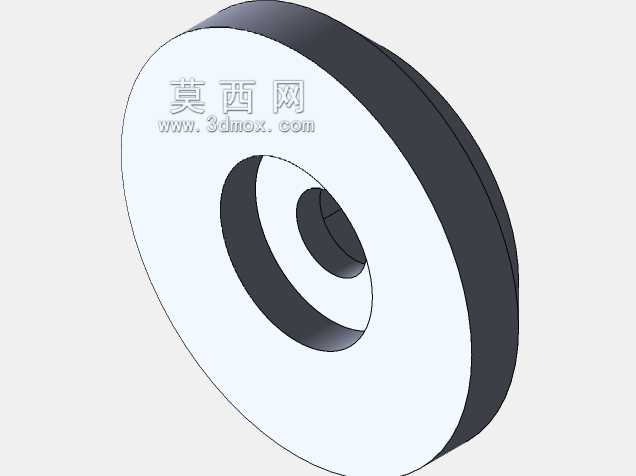

　　从功能特性层面看，这款马达采用径向叶片式的核心结构，压缩空气从进气口进入腔室后，会推动偏心安装的转子上的叶片沿定子内壁滑动，利用腔室容积变化形成的压差带动转子持续旋转，输出旋转扭矩。设计过程中特意将定子的进排气口做了流道优化，减少压缩空气在腔室内的紊流损失，同时叶片采用耐磨自润滑材质，适配无油润滑的压缩空气工况，降低日常维护的频次。转子与输出轴采用一体化加工结构，减少传动环节的间隙，保证输出扭矩的稳定性，端盖处设置的密封结构可以避免压缩空气泄漏，同时阻挡外界粉尘进入腔体内部，适配多粉尘的工业作业环境。

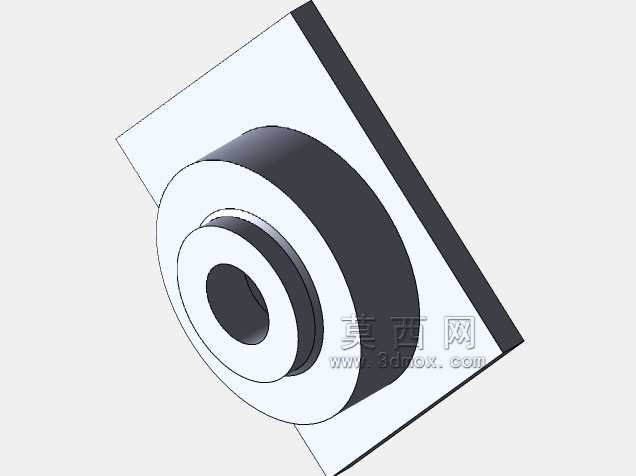

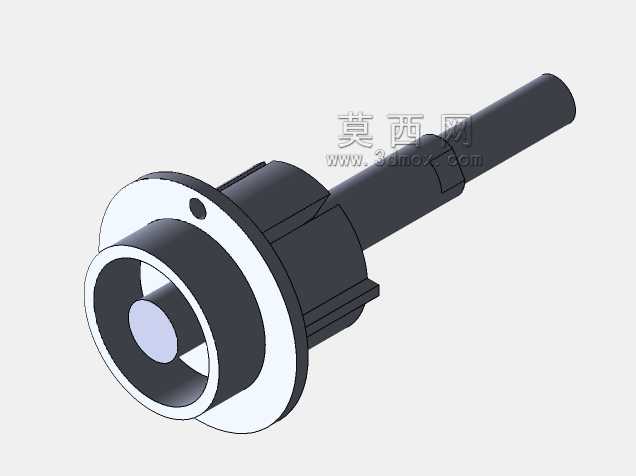

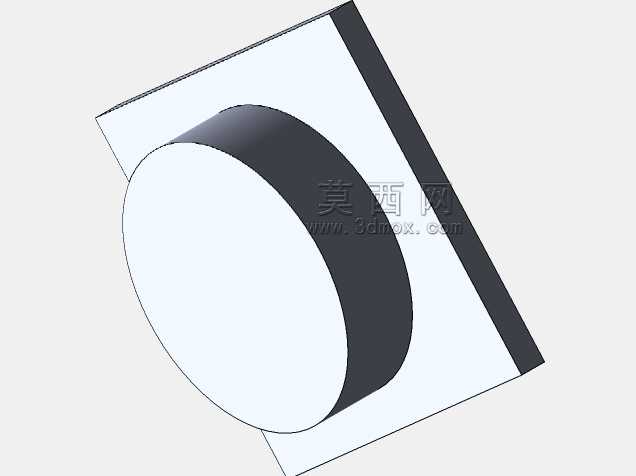

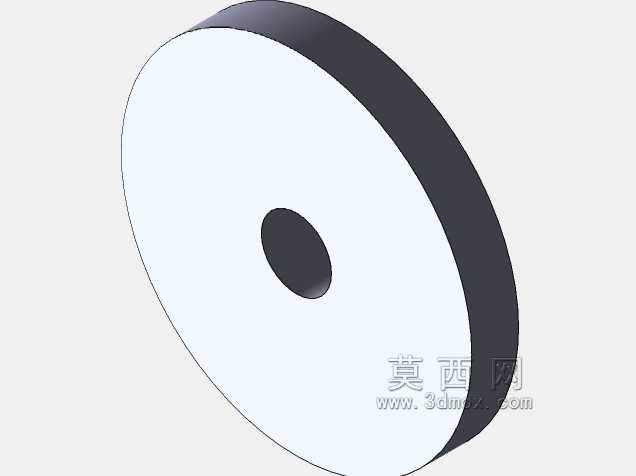

　　在结构设计思路上，这款马达的安装法兰采用方形定位结构，四个安装孔对称分布在法兰端面上，安装时可以直接贴合设备的安装基面，通过螺栓完成固定，不需要额外设计转接法兰，降低配套设备的设计成本。输出轴采用带键槽的圆柱轴结构，可以直接配套联轴器、带轮等传动件，轴伸长度经过匹配计算，既保证传动件的安装定位空间，又不会因为轴伸过长导致运行时出现挠曲变形。整体外形采用紧凑式布局，将定子、转子、端盖整合为同轴装配结构，整体径向尺寸控制在较小范围内，可以安装在空间局促的设备内部，比如小型自动化设备的机架内部、手持气动工具的壳体内，不会占用过多安装空间。

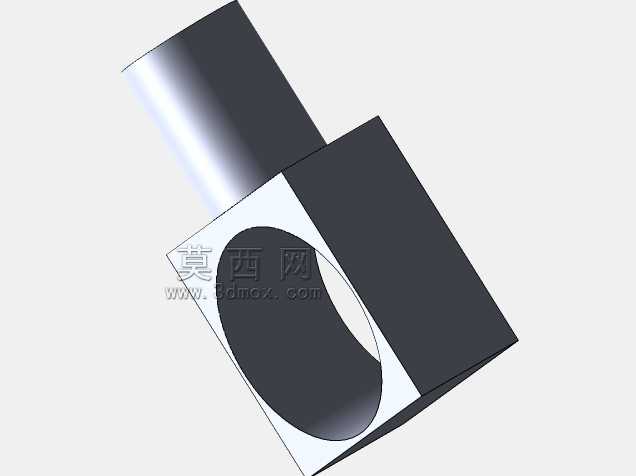

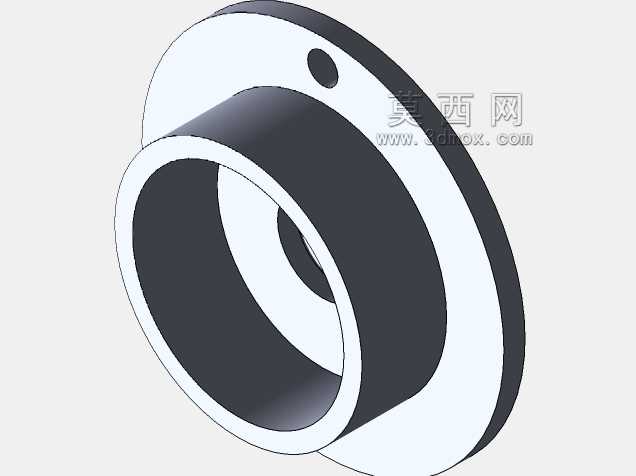

　　考虑到实际安装的边界条件，这款马达的进气接口设置在壳体的侧方，接口位置与安装法兰的定位面保持固定角度，现场配管时可以提前规划气管走向，避免安装后气管与周边结构产生干涉。壳体外部的加强筋结构既提升了壳体的承压能力，又可以作为散热结构，将马达长时间运行产生的压缩空气摩擦热量快速散发到外界，避免腔体内温度过高导致密封件老化失效。端盖与壳体的连接采用内六角螺栓沉头安装，螺栓头部完全沉入端盖的沉孔内，不会突出于安装端面，保证马达安装时可以完全贴合基面，不会出现安装间隙。

　　在实际选型配套时，这类气动马达可以通过调整进气压力来改变输出扭矩和转速，不需要额外加装变频调速装置，只需要在进气端加装调压阀即可实现转速调节，适配不同负载的作业需求。同时马达具备双向旋转的能力，只需要切换进排气方向即可改变输出轴的旋转方向，换向过程平稳无冲击，适合需要频繁正反转的作业工位，比如装配线上的拧紧工位、卷绕设备的收放卷工位。设计过程中对转子的偏心距、叶片的数量和尺寸都做了匹配计算，保证在常用的0.4-0.6MPa压缩空气压力下，输出扭矩可以覆盖多数小型气动驱动场景的需求，同时耗气量控制在合理范围内，降低气动系统的能耗。
