镂空式承载支撑框架结构三维设计

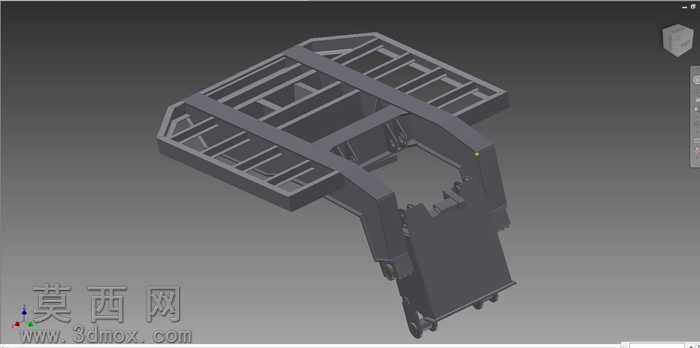

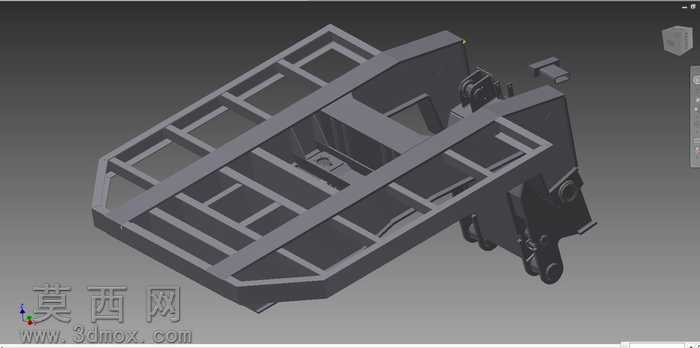

本作品为一款镂空式承载支撑框架的三维建模作品，采用Autodesk Inventor完成全参数化建模，整体建模过程遵循机械结构设计的合理性原则，从基础草图绘制到特征生成均严格按照实际加工逻辑搭建。建模初期先确定框架的整体承载边界，绘制主体轮廓的二维草图，通过拉伸、布尔运算生成主体基座结构，针对框架上部的镂空格栅部分，采用阵列特征完成等距肋板的排布，既保证了结构的轻量化，又通过合理的肋板间距设计保障整体承载刚度。模型中部的弯折支撑臂采用扫掠特征生成，过渡位置做了圆角处理避免应力集中，下部的挂载连接位预留了标准安装孔位，孔位尺寸符合通用机械安装规范，可直接适配对应规格的连接紧固件。材质赋予阶段为框架主体赋予了深灰色哑光金属材质，模拟焊接钢结构的表面质感，渲染过程中采用三点布光方案，主光源从斜上方投射突出框架的立体轮廓，辅助光源补全暗部结构细节，环境光采用低强度漫反射避免阴影过死，最终渲染效果清晰展现框架的镂空结构、弯折支撑形态与下部连接结构。设计思路上，该框架兼顾轻量化与结构强度，上部大面积镂空格栅可在降低整体自重的同时，为上部搭载的部件提供稳定的安装平面，中部弯折的支撑臂形成避让空间，可容纳对应安装的功能部件，下部的连接结构可将整体框架固定在移动或固定基座上，整体结构无冗余设计，所有肋板、弯折、孔位均服务于承载与安装功能，建模过程中所有特征均保留完整参数，可根据实际承载需求调整肋板厚度、格栅间距、支撑臂弯折角度等参数，适配不同的使用场景，模型的结构细节完整，无破面、错面等建模问题，可直接用于后续的结构仿真、工程图导出或加工参考。
