哈斯VF10机床T型槽工作台结构

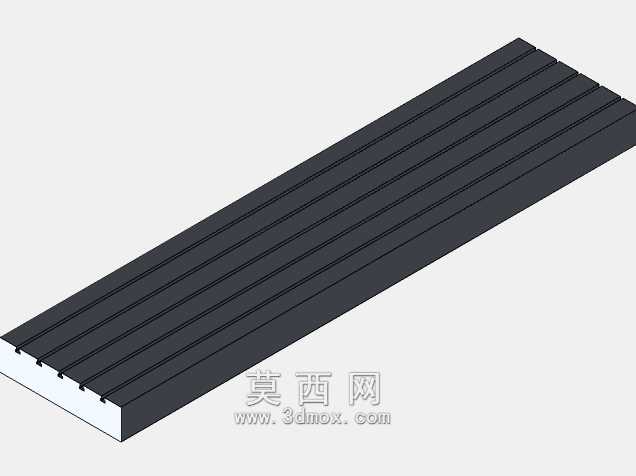

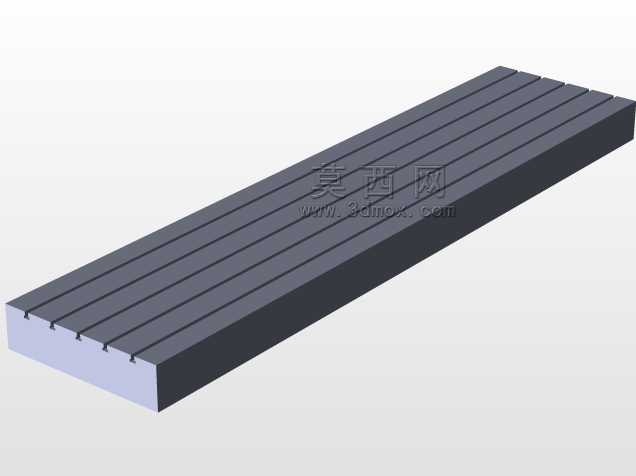

　　在立式加工中心的实际生产场景里，工作台作为直接承载工件、夹具的核心基础部件，其结构精度、槽型设计直接决定了批量加工的装夹效率与重复定位可靠性，哈斯VF系列机床的工作台一直是车间做工装适配、夹具改造时重点测绘参考的对象。这款对应哈斯VF10的工作台结构，没有额外加工用于将自身固定到机床导轨副的连接孔位，核心结构就是带标准T型槽的台体本体，设计时优先考虑的是台面上的装夹通用性，而非整机安装的连接结构——这类结构一般是用于车间做工装替换、自制工作台适配同规格机床行程时的参考，或是做离线装夹工位的模拟搭建时使用，避免占用机床在线加工时间做夹具调试。

　　从功能特性来看，台面上平行排布的T型槽是整个结构的核心，槽的间距、槽口宽度、槽腔深度都匹配哈斯VF系列机床的通用装夹标准，T型槽的作用是容纳T型螺栓的头部，配合压板、夹具实现不同外形尺寸工件的快速装夹，不管是平口钳、回转台这类通用工装，还是定制的液压夹具、多工位装夹底座，都可以通过槽内滑动的螺栓调整固定位置，不需要在台面上额外打孔攻丝，能最大程度保护工作台面的平面度，延长基础部件的使用寿命。台体本身采用长方体的整体式结构，上表面是经过精加工的基准平面，平面度、粗糙度都满足加工时的基准要求，工件或夹具放置在台面上时，能保证定位基准的贴合度，避免因台面不平导致的加工尺寸超差。

　　设计思路上，这款结构刻意省略了底部与导轨连接的安装孔，核心是聚焦台面本身的T型槽布局与台体外形尺寸，方便设计人员在做工装方案时，直接调用台面模型做装夹模拟：比如规划多工位夹具的排布时，可以直接在模型上模拟T型螺栓的固定位置，检查夹具底座的安装孔是否与槽位对齐，避免实际装配时出现孔位错位、螺栓无法放入T型槽的问题；又比如做大型工件的装夹方案时，可以在模型上模拟工件的摆放位置，检查压板的固定点是否超出T型槽的覆盖范围，提前预判装夹干涉风险。台体的侧边是垂直于上表面的精加工面，部分场景下也可以作为侧面定位的基准，配合百分表找正工件的坐标系，减少找正时间。

　　从安装边界与尺寸适配角度，这款工作台的长度、宽度完全匹配哈斯VF10机床的行程范围，台体的高度方向预留了足够的刚性支撑厚度，在承载重型工件时不会出现明显的形变，保证加工过程中的切削稳定性。T型槽的排布方向平行于机床的X轴方向，螺栓可以沿着槽长方向任意滑动调整，覆盖整个台面的装夹范围，槽与槽之间的筋条厚度经过刚性校核，在螺栓锁紧力达到额定值时不会出现筋条变形、槽口胀开的问题。需要注意的是，因为没有加工底部的导轨连接孔，这个结构不能直接作为替换件安装到机床上，实际制作替换工作台时，还需要根据机床导轨的安装孔位、定位销位置补充加工底部的连接结构，同时要保证上表面与导轨安装面的平行度公差，避免安装后台面出现倾斜，影响加工精度。

　　在实际车间应用中，这类工作台模型除了用于机床本身的部件替换参考，更多是用于离线装夹工位的搭建：很多机加工车间会在机床旁设置和机床工作台尺寸、槽型完全一致的离线装夹台，工人可以在机床加工的同时，在离线台上完成下一个批次工件的装夹、找正，等机床加工完成后直接将夹具整体吊装到机床上，能大幅减少机床的停机等待时间，提升设备利用率。这时候参考这个模型的T型槽布局、台面尺寸制作离线工作台，就能保证和机床台面的装夹兼容性，夹具不需要调整安装位置就能直接在离线台和机床之间互换。另外在做自动化上下料改造时，也可以参考这个台面结构设计料架、机械手的取放料位置，保证工件放置到台面上时，位置精度满足机械手的抓取、放置要求，避免出现位置偏差导致的上下料故障。
