哈斯VF6机床T型槽工作台结构设计

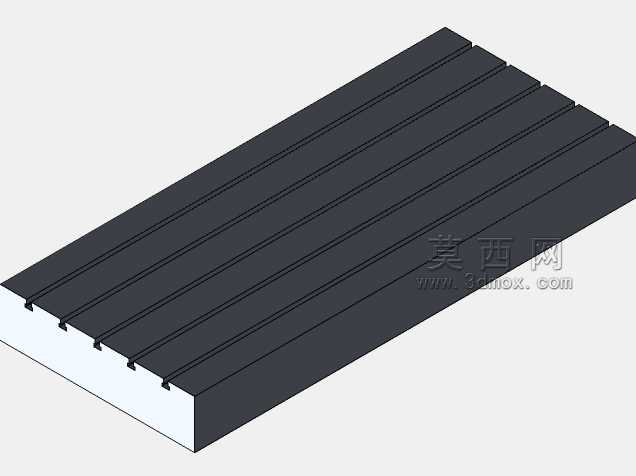

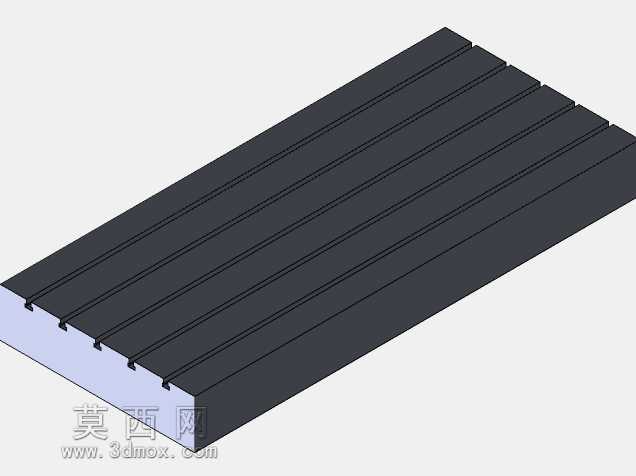

　　在立式加工中心的实际生产场景中，工作台作为直接承载工件、夹具的核心功能部件，其结构精度、刚性表现直接决定了整台设备的加工稳定性与零件最终加工精度，哈斯VF系列加工中心配套的这款T型槽工作台，是针对中小批量精密机加工场景设计的专用承载结构。这款工作台没有设置用于将自身固定到机床导轨的安装孔位，整体为一体式矩形铸铁基体结构，上表面平行排布多道等距T型槽，槽体的截面尺寸、槽间距均严格匹配通用机床夹具的安装标准，可直接适配标准T型螺栓、压板、组合夹具的快速装夹需求，无需额外制作过渡转接板，能大幅缩短工件装夹的辅助准备时间。从设计思路来看，这款工作台优先保障了承载刚性与长期使用的精度保持性，基体采用高牌号灰铸铁铸造，

　　经过充分时效处理消除内应力，避免长期承重后出现形变偏移；上表面经过精铣、磨削加工，平面度、平行度公差控制在精密机加工要求范围内，保证工件装夹后基准面的贴合精度，减少装夹带来的形位误差。T型槽的设计采用了等距平行排布方案，槽道的开口宽度、底部空腔尺寸经过校核，既可以满足常规压板螺栓的穿装锁紧需求，又不会因为槽体过宽削弱工作台基体的整体刚性，槽道边缘做了微小倒角处理，避免长期装夹过程中磕碰损伤槽口，影响螺栓滑动顺畅度。在实际使用场景中，这款工作台可直接放置在带有T型槽的机床基础台面上使用，依靠自身重量与台面摩擦力保持位置稳定，适合作为临时扩展承载平台使用，当需要加工超出机床原有工作台行程的长条形工件时，可将其作为延伸承载面，

　　配合原有工作台共同支撑工件，拓展设备的加工适配范围。需要注意的是，由于该工作台未设置与机床导轨连接的固定孔位，使用前必须核对配套PDF文件中的尺寸参数，确认工作台的外形长宽尺寸、厚度、T型槽位置与实际安装场景的边界要求匹配，同时要校核承载重量是否在工作台的额定承重范围内，避免超重加载导致工作台变形。工作台的侧面为平直加工面，可作为装夹找正的辅助基准，在安装工件时可通过百分表打表校正侧面与机床X轴、Y轴的平行度，快速建立加工坐标系，减少找正耗时。T型槽的内部空腔做了清根处理，槽内无铸造残留的毛刺、凸起，保证T型螺栓可以在槽内顺畅滑动，调整装夹位置时无需反复撬动螺栓，适配不同尺寸工件的装夹点位需求。从安装边界来看，

　　这款工作台的底部为整面平直结构，放置时要求支撑面的平面度满足相应精度要求，若支撑面存在局部凸起或凹陷，会导致工作台放置后出现翘曲，进而影响上表面的平面精度，因此放置前需要清理支撑面的切屑、杂物，保证接触面完全贴合。在日常使用过程中，要注意避免硬质刀具、工件直接磕碰工作台表面，每次加工完成后及时清理槽内残留的切屑、切削液，防止切屑卡滞在T型槽内影响螺栓滑动，长期闲置时可在表面涂抹防锈油，避免台面锈蚀影响精度。这款工作台的结构设计没有多余的冗余特征，所有结构都围绕承载、装夹两个核心功能展开，没有集成额外的辅助油路、气路结构，结构简单可靠，维护成本低，既可以作为哈斯VF6加工中心的备用替换工作台，也可以作为其他同规格加工中心的扩展承载工装使用，适配各类金属零件铣削、钻削、镗削加工时的工件装夹需求，尤其适合工装夹具频繁更换的多品种小批量加工车间，能有效提升装夹效率，减少设备待机时间。
