门窗用里斯门槛密封挡条三维结构设计

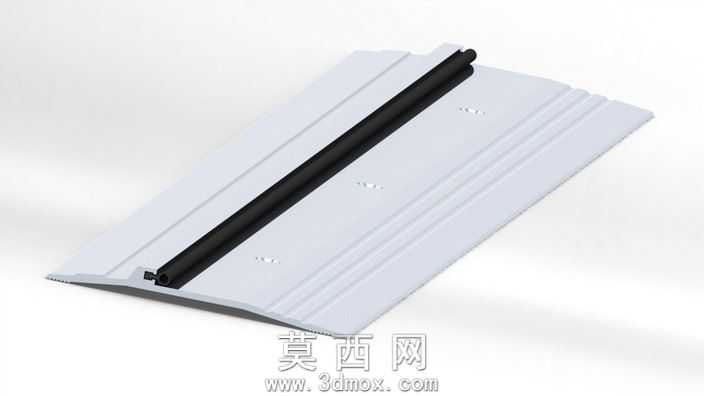

本作品为门窗配套使用的里斯门槛密封挡条三维模型，建模阶段采用Autodesk Inventor完成全参数化结构搭建，建模过程严格遵循门窗五金件的实际装配尺寸规范，先绘制门槛条主体的截面草图，通过拉伸、拔模、筋特征创建出带多道导流凹槽的主体基座，基座表面的凹槽结构经过尺寸校验，可实现门槛位置的导水、防尘功能，避免积水渗入门窗内侧。密封胶条部分采用扫掠特征完成建模，胶条的中空腔体结构按照实际密封件的压缩形变比例设计，胶条与基座的装配卡槽采用过盈配合的尺寸参数，确保胶条安装后不会出现松脱移位的问题。渲染阶段采用哑光浅灰塑料材质赋予门槛基座，还原PVC或铝合金基材的哑光磨砂质感，表面添加细微的颗粒纹理提升真实感，密封胶条部分采用哑光黑色橡胶材质，调整材质的粗糙度参数模拟三元乙丙胶条的柔性质感，场景搭建采用柔和的影棚布光，通过主光源、补光、轮廓光的组合，清晰呈现基座表面的凹槽结构、胶条的装配位置以及整体的轮廓形态，渲染输出的效果图无过曝或暗部死黑问题，完整展现产品的结构细节。结构设计上，基座整体呈适配门槛安装的坡面形态，边缘做圆角过渡处理避免安装使用过程中出现磕碰划伤，基座表面预留的安装定位点位经过位置校准，可匹配常规门窗的安装孔位，无需二次打孔即可完成装配；密封胶条的凸起高度经过测算，可在门窗闭合时形成完整的密封面，有效阻隔室外的灰尘、雨水、冷风渗入室内，同时胶条的中空结构可在门窗闭合时起到缓冲减震的作用，降低门窗开关产生的碰撞异响。设计思路围绕门窗门槛位置的实际使用需求展开，兼顾密封性能、安装便捷性与耐用性，整体结构无冗余特征，所有尺寸参数符合门窗五金行业的通用装配标准，可直接用于产品开模前的结构验证、装配干涉检查，也可作为门窗整体方案展示的配套组件使用。
