重型轮胎短途转运承载拖车结构设计

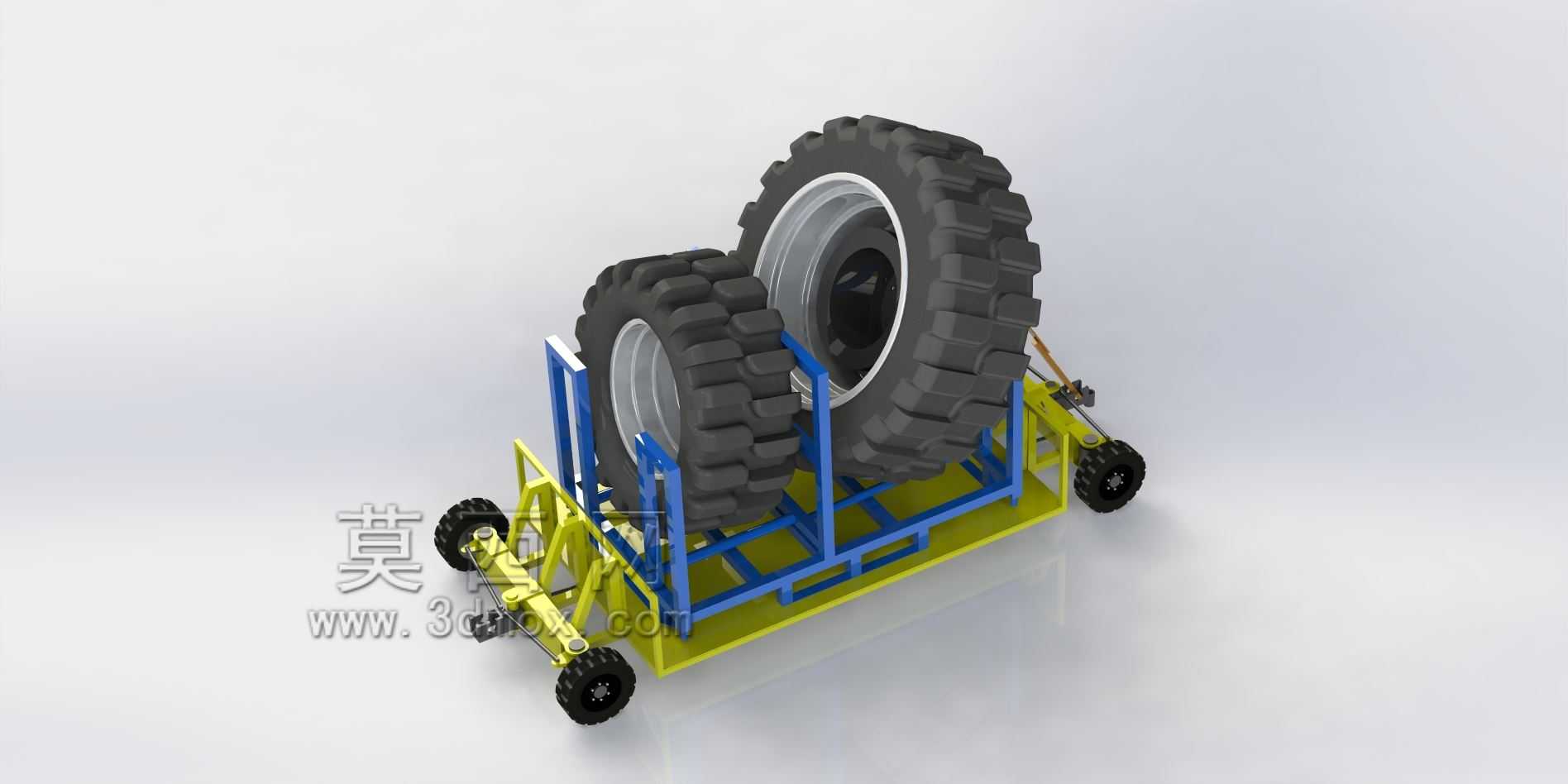

　　这款轮式承载载具主要面向轮胎生产厂区、工程机械维保场地、重型车辆装配车间的大尺寸轮胎短距离转运场景，解决单条重量数百公斤的工程胎、矿用胎无法人工搬运，常规平板车固定不稳、装卸费力的实际痛点。整体采用框架式焊接结构作为承载主体，底部主纵梁选用矩形型钢拼焊，保证重载状态下的抗弯扭性能，横梁间距根据常见工程轮胎的直径区间做了适配，避免轮胎放置后出现局部应力集中导致框架变形。载具的行走部分采用小直径实心橡胶脚轮，前轮组带转向回转结构，转向角设计为正负90度，可在车间狭窄通道内完成原地转向，后轮组为定向轮，保证长距离直行时的行走稳定性，轮组安装座采用加厚钢板与主框架焊接，连接位置加设三角加强筋，应对满载时的冲击载荷。

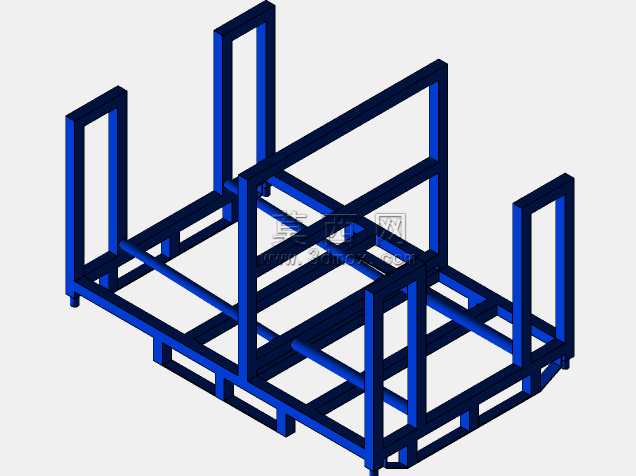

　　轮胎固定支架采用蓝色型材焊接成竖向限位栏，左右两侧的限位栏间距可通过预留的螺栓孔位做小幅调整，适配不同宽度的重型轮胎，限位栏内侧没有加装橡胶缓冲垫，避免轮胎装卸过程中橡胶表面被金属棱角划伤，同时限制轮胎在转运过程中的左右窜动。载具前端设置牵引连接结构，可与厂区内的电动牵引车、手动牵引杆快速挂接，牵引销采用快拆式结构，无需额外工具即可完成挂接与脱离操作，牵引架的高度与厂区常规牵引设备的挂接高度匹配，避免挂接后出现载具前倾或后仰的情况。从结构布局来看，载具的承载面高度做了压低处理，装卸轮胎时无需将轮胎抬升过高，降低操作人员的劳动强度，承载面边缘做了倒角处理，避免尖锐棱角磕碰操作人员或轮胎。整体框架的焊接位置均做了焊后去应力处理，

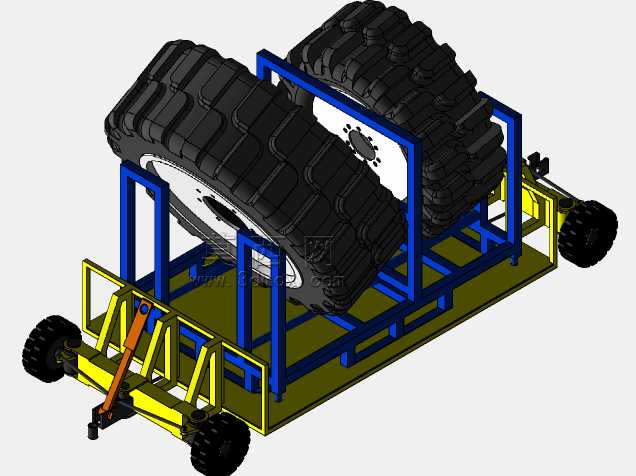

　　减少长期重载使用后的焊接变形，表面采用喷塑处理，区分不同功能区域的颜色，黄色为主体行走框架，蓝色为轮胎限位结构，在车间环境内辨识度较高，避免现场作业人员误碰撞。载具的额定承载能力按照两条重型工程轮胎的总重量做冗余设计，安全系数取2.5倍，可应对厂区路面不平整带来的瞬时冲击载荷，轮组的单轮承载能力匹配整体额定载荷，避免单个脚轮过载损坏。在安装边界方面，载具的整体宽度控制在厂区标准人行通道的允许通行宽度以内，长度满足放置两条常规尺寸工程轮胎的需求，转弯半径经过测算，可在车间常见的丁字路口、设备间隙处顺利转弯，无需额外拓宽通道。载具的限位栏高度根据轮胎的半径设计，保证轮胎放置后重心低于限位栏最高点，转运过程中不会出现倾翻，

　　即使在小角度坡道路面行驶，轮胎也不会从载具上滑落。不同于常规通用平板拖车，这款载具没有设置通用平板台面，而是针对轮胎的圆柱外形做了适配性的结构设计，轮胎放置后可自然卡在两侧限位栏之间，无需额外用绑带固定即可完成短距离转运，大幅提升装卸效率，适合厂区内批量轮胎的工位间转运、成品轮胎的库内周转、维保现场的备用轮胎短距离移运等场景。在细节设计上，载具的所有外露螺栓端部均做了倒角处理，没有突出的尖锐部分，牵引架在非挂接状态下可向上翻折，减少载具闲置时的占用空间，脚轮均配备刹车结构，停放时可踩下刹车锁定轮组，避免在坡道路面出现溜车情况。框架底部预留了叉车孔位，需要远距离转运时可直接用叉车叉起整个载具连带轮胎一起转运，无需二次装卸轮胎，适配厂区内多种物流转运方式。
