车间物料周转带定位柱转运台车

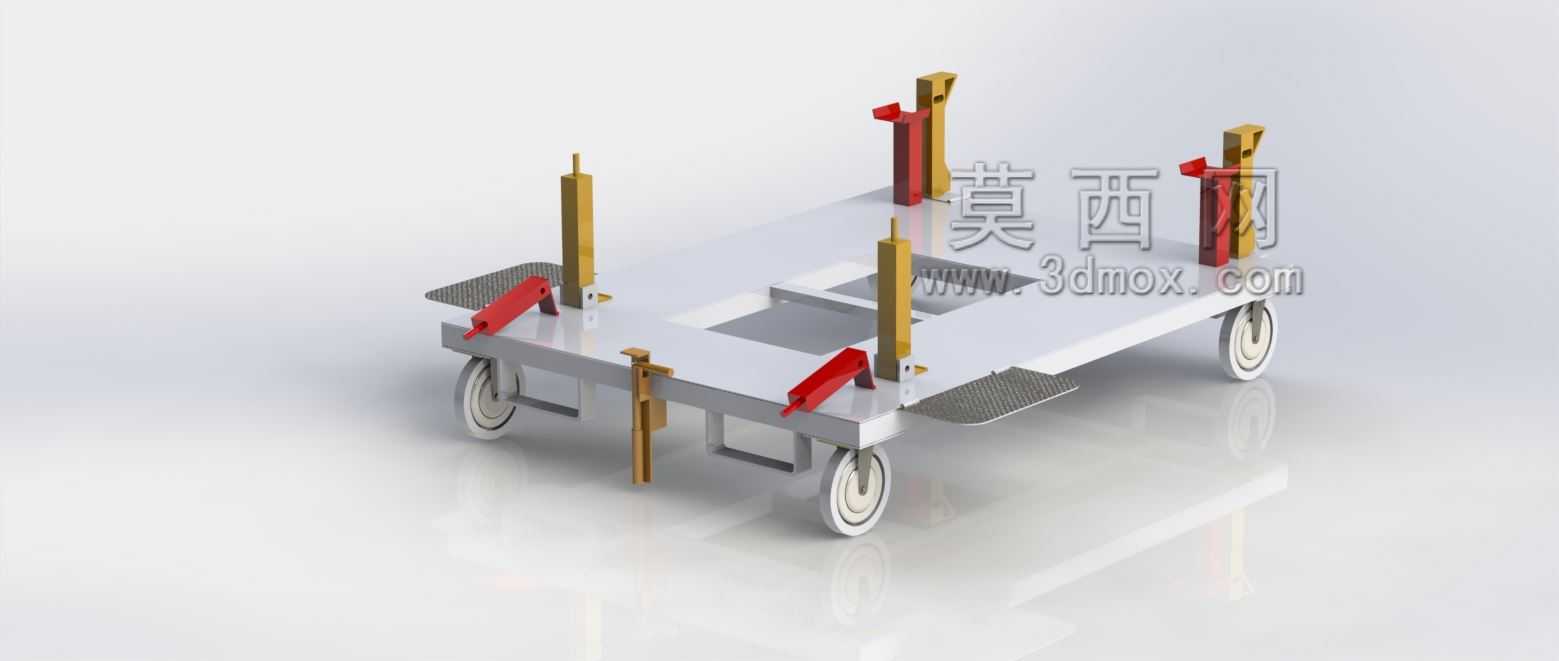

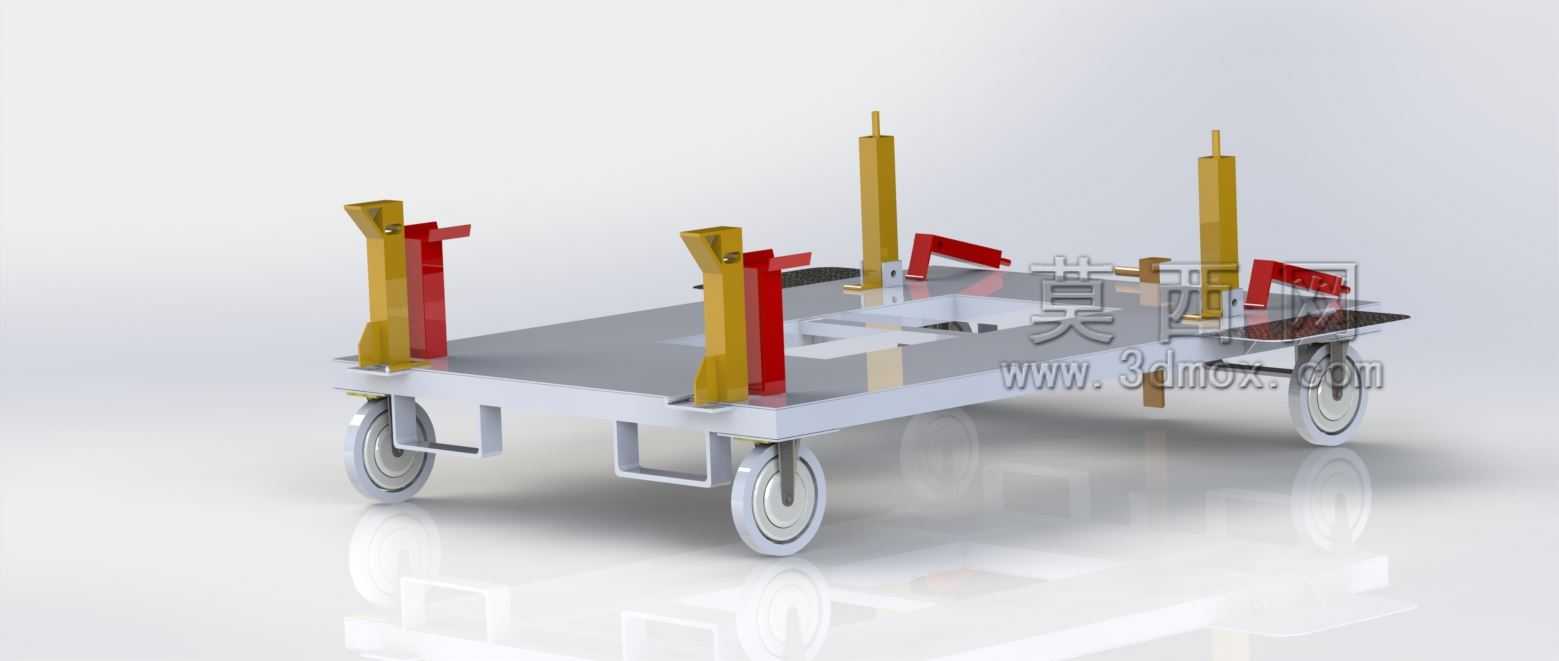

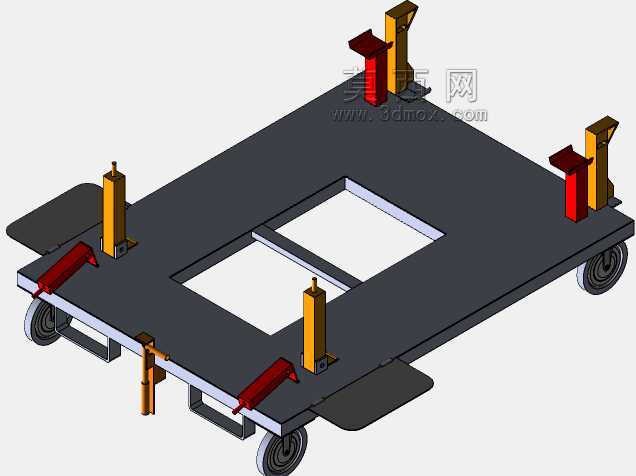

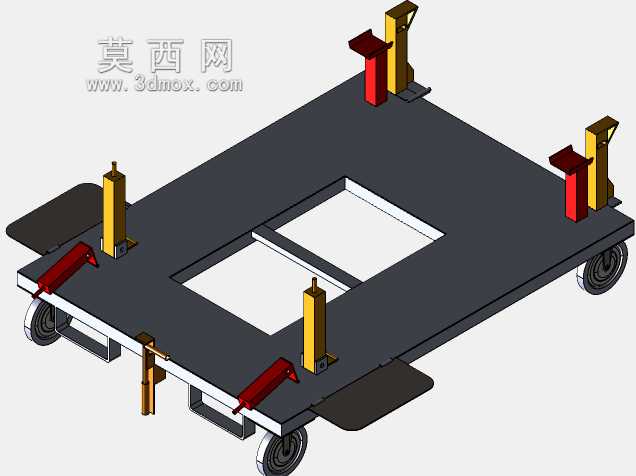

　　这款转运台车主要面向离散制造车间的工序间物料转运场景，适配焊装、总装环节的工件定点输送需求，区别于普通无定位平置推车，它针对特定规格的框类、架类工件做了专属定位设计，能避免转运过程中工件滑移、磕碰，减少工件表面防护层的刮擦损伤，同时省去工件上线前的二次对位调整时间。从结构布局来看，台车采用框架式焊接承载底盘，底盘主体采用矩形钢管拼焊成型，上平面铺设防滑花纹钢板作为承载面，承载面预留的镂空区域既可以降低整车自重，也能适配工件底部的凸起结构，避免放置时出现干涉。底盘四角配置的万向脚轮中，两个带刹车功能，停靠在工位旁时踩下刹车即可锁定位置，不会被过往人员或设备误碰移位，脚轮的轮面采用聚氨酯材质，在环氧地坪上推行时不会留下压痕，

　　同时具备一定的减震效果，转运精密加工件时能降低路面颠簸带来的冲击。台车上分布的多组定位柱分为两种结构，较长的黄铜色立柱为粗定位结构，插入工件底部的定位孔后可快速限制工件的大范围位移，较短的红色快压式锁销为精定位锁紧结构，工件落位后扳下锁销即可卡入工件侧边的锁孔，完全限制工件的六个自由度，即使台车经过车间地面的伸缩缝、坡度段，工件也不会出现窜动。设计过程中优先考虑了人工推行的人机工程性，台车整体高度控制在成年人腰部以下，推行时不需要过度弯腰施力，侧边预留的踩踏位方便操作人员脚踩借力，在重载情况下也能轻松调整台车朝向。定位柱的安装位置全部采用可拆式螺栓连接，后续如果更换适配的工件型号，只需要重新调整定位柱的安装孔位，

　　不需要对底盘主体做二次焊接改造，能缩短工装改造成本与周期。底盘下方预留的100mm离地间隙，适配车间常见的液压托盘车叉取需求，当台车需要跨车间长距离转运时，可以直接用托盘车托起整车转运，不需要将工件卸下二次搬运。承载面边缘做了15mm高的翻边处理，即使台车上放置小型零散零件，也不会在推行过程中从边缘滑落。定位柱的顶端做了圆弧导角处理，工件吊装落位时不需要完全对准孔位，顺着导角滑入即可完成初步对位，降低吊装对位的操作难度。整车的受力点全部做了加强筋焊接处理，底盘横梁的排布对应工件的重心落点，长期满载使用也不会出现底盘变形、定位柱偏移的问题。锁销的操作力设置在150N以内，操作人员单手握持即可完成锁紧与解锁操作，不需要借助额外工具。

　　脚轮的安装支架采用加厚钢板冲压成型，轮轴处配置了密封轴承，长期使用不会出现卡滞、异响问题，日常维护只需要定期清理轮面缠绕的铁屑、杂物即可，不需要频繁加注润滑脂。这款台车的适配场景还包括仓储区到生产线的物料配送，搭配线边的停靠限位块使用时，台车停靠位置精度可以控制在5mm以内，配合机械手自动取料时不需要额外做视觉对位，能直接满足自动化产线的上料定位要求。
