车间物料转运弧形承托移动台车

　　这款带弧形承托结构的移动台车，主要面向机加工车间、装配产线的长轴类、筒状工件的短距离工位转运场景，解决传统平板转运车无法稳定承托圆弧面工件、转运过程中易滚落剐蹭的痛点。日常使用中，可直接放置在数控车床下料位、外圆磨床出料端，承接加工完成的轴类、套筒类工件，无需额外铺垫木质或橡胶垫块，承托面的弧形轮廓与工件外圆自然贴合，单工位可同时承载2-3件中等直径的轴类零件，避免工件表面磕碰划伤，尤其适合精加工后表面粗糙度要求较高的零件周转。从结构设计逻辑来看，台车整体采用框架式焊接结构，底部承托框架为矩形方管焊接成型，上方的弧形承托块采用分体式设计，四个独立的弧形支撑块分别固定在框架四角，支撑块的弧形面做了内凹处理，弧度匹配常见直径范围的轴类、

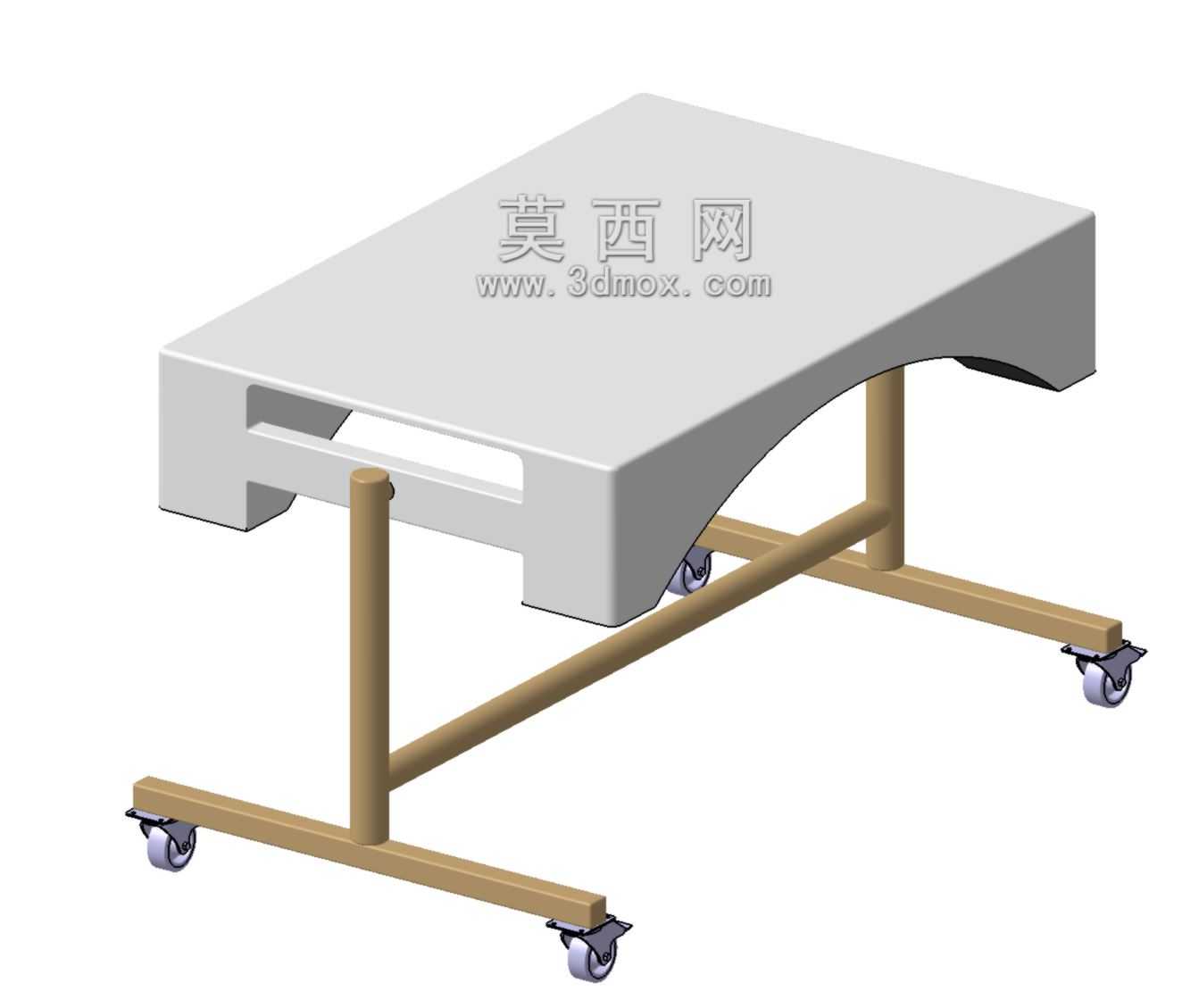

　　筒状工件，支撑块顶面粘贴有耐磨缓冲垫层，既可以增大与工件的摩擦力防止滑移，也能避免硬质金属接触刮伤工件表面。支撑框架下方采用十字交叉的支腿结构，中心位置设置竖向支撑立柱，将上方承托的载荷均匀分散到四个支腿端点，每个支腿端点处安装万向脚轮，其中两个脚轮带刹车锁定结构，停靠在固定工位时可踩下刹车锁定轮体，避免台车受外力滑移。设计过程中重点考量了操作高度的人机工程学，承托面距离地面的高度设置在750mm左右，刚好匹配普通操作人员站立时的手部取放高度，无需过度弯腰或抬臂即可完成工件的取放作业，降低长时间周转作业的劳动强度。支腿的外伸尺寸经过反复校核，整体轮距宽度比上方承托框架宽出120mm，确保满载状态下推行时的稳定性，

　　即使经过车间地面的小型坡度或接缝处，也不会出现侧翻风险。脚轮选用聚氨酯包胶材质，轮径适配车间常见的环氧地坪、水泥地面，推行时噪音低，不会在地面留下压痕，轮体的转动轴承做了密封处理，可抵御车间内少量切削液、金属粉尘的侵入，延长日常使用寿命。弧形支撑块的安装位置预留了调节余量，可根据常转运工件的直径范围，调整四个支撑块的相对间距，适配直径从80mm到250mm区间的筒状、轴类工件，无需更换承托结构即可覆盖多数常见回转类零件的转运需求。台车整体无突出的尖锐棱角，所有方管焊接处都做了倒角打磨处理，避免操作人员推行或取放工件时被剐蹭受伤。在安装边界方面，台车整体长度控制在1200mm以内，宽度控制在700mm以内，

　　可轻松通过车间内宽度800mm的人行通道，也可直接推入标准尺寸的货运电梯，完成跨楼层的工件转运，停靠时占用的地面空间不足1平方米，适合在工位间隙、设备旁的狭小空间内临时停靠存放。日常使用时无需额外的安装固定，解锁刹车即可推行，锁定刹车即可作为临时的工件存放架使用，在多品种小批量的机加工车间内，可替代传统的固定式料架，灵活匹配不同设备的出料转运需求，减少工件二次搬运的次数，降低转运过程中的质量风险。结构上没有复杂的传动或电控部件，日常维护仅需定期检查脚轮的转动灵活性、支撑块的固定螺栓是否松动，缓冲垫层出现磨损时直接更换即可，维护成本极低，适合生产现场的粗放使用环境。
