叉型铰接连接支架结构设计

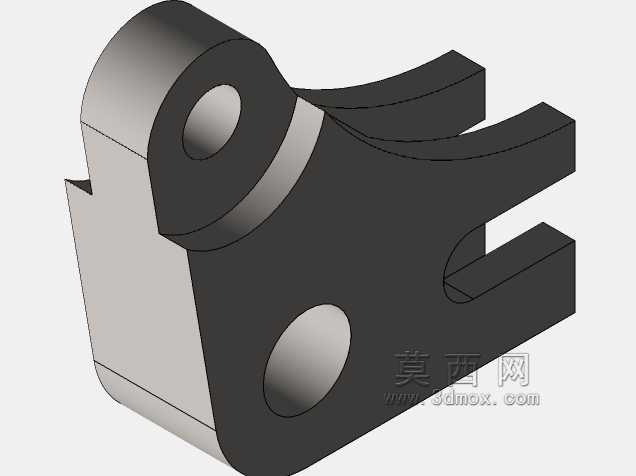

　　这类叉型铰接支架多应用在需要实现摆动传动、角度补偿的机械连接场景中，常见于工程机械的连杆机构、自动化生产线的摆臂连接位、农用机械的杆件铰接处，核心作用是实现两个构件之间的可转动连接，同时传递既定方向的拉压载荷，避免刚性连接带来的应力集中问题。从结构形态来看，该构件采用单耳与叉耳结合的布局，一端为带通孔的圆柱铰接端，可与配套的销轴配合形成转动副，另一端为开叉式的双支耳结构，支耳上预留的安装孔可通过螺栓或销轴与被连接件锁紧，中部的过渡曲面做了平滑处理，避免载荷传递过程中在转角处出现应力突变。设计过程中首先要确认的是铰接端的销轴孔径，这个尺寸直接决定了可适配的销轴规格，也对应了整个构件的额定承载能力，孔径公差需要按照基孔制间隙配合选取，

　　保证销轴转动顺畅无卡滞，同时避免间隙过大带来的传动冲击。叉型端的两个支耳内侧面需要保证平行度，安装孔要保证同轴度，否则装配时会出现销轴无法穿入、锁紧后构件别劲的问题，直接影响铰接转动的灵活性，长期运行还会造成支耳单侧磨损加剧。构件的安装边界需要结合实际安装空间确认，铰接端的圆柱外径决定了转动时的最小避让空间，叉型端的开口宽度要匹配被连接件的安装厚度，预留合理的装配间隙，同时要保证整个构件在最大摆动角度下不会和周边结构发生干涉。从受力角度分析，这类支架在工作中主要承受径向的铰接载荷，以及叉耳端传递的拉压载荷，因此在圆柱铰接端与主体连接的位置做了加厚过渡，避免长期受交变载荷出现根部断裂的问题，中部的减重结构在不影响整体结构强度的前提下，

　　降低了构件自身重量，减少了摆动过程中的惯性冲击。构件上的两个安装孔分别承担不同的连接功能，上端的铰接孔为转动副的核心配合面，孔壁需要有足够的硬度和耐磨性，设计时如果用于重载场景，还可以在孔内加装衬套，降低后期维护更换的成本；下端的安装孔为辅助定位或锁紧孔，可用于安装限位销或者辅助固定杆件，避免铰接支架在工作中出现不必要的轴向窜动。外形轮廓的曲面过渡并非单纯为了造型美观，而是通过连续的曲面让载荷传递路径更平滑，消除直角结构带来的应力集中点，尤其是在铰接端根部和叉耳的衔接位置，曲面的曲率半径需要结合有限元应力分析结果调整，保证最大应力值落在材料的许用应力范围内。实际选型应用时，需要先核算整个铰接点的最大工作载荷、摆动频率、工作角度范围，

　　再匹配对应尺寸的支架，安装时要保证销轴的轴向固定可靠，避免销轴脱出造成连接失效，同时在铰接配合面加注润滑脂，降低转动过程中的磨损，延长构件的使用寿命。这类支架的结构看似简单，但每个尺寸的公差、形位公差要求都直接影响最终的使用效果，比如铰接端的端面垂直度如果超差，会造成销轴安装后偏斜，转动时阻力增大，还会出现异常磨损；叉耳的对称度超差的话，装配后被连接件会出现偏载，长期运行会造成支耳变形甚至断裂。在三维建模过程中，需要先确定两个铰接孔的中心距，这个尺寸是整个构件的核心安装尺寸，直接决定了连接后的传动杆长，之后再依次构建主体轮廓、铰接圆柱、叉型支耳结构，最后处理过渡曲面和安装孔，建模时要注意各特征之间的衔接，避免出现零厚度或者干涉的几何问题，为后续的工程图输出、仿真分析、加工制造提供准确的模型基础。
