分体式线腔拼接结构三维设计

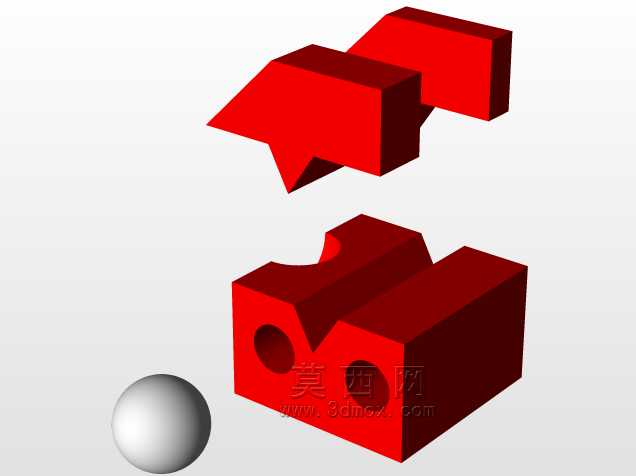

　　在工业布线、小型机电设备内部走线的场景中，这类分体式线腔结构的应用十分普遍，尤其是在需要频繁检修线路、调整走线路径的设备舱段内，相比一体式注塑成型的线腔，分体拼接的结构能大幅降低后期线路维护的拆装难度，不需要将整段走线全部抽出就能完成局部线路的更换、检修作业。从结构设计逻辑来看，该构件采用上下分体的凹凸嵌合结构，上半部分的楔形凸起与下半部分的对应凹槽完全匹配，拼接后不需要额外的紧固件就能实现横向的限位，避免两个分体部件在设备运行振动过程中出现横向错位，同时嵌合面的贴合设计也能阻挡大部分粉尘、切削液溅入腔体内，对内部穿过的线缆起到基础防护作用。下半部分的基体上设置了两个同轴的通孔，这两个孔位是安装固定位，

　　实际装配时可以通过螺栓将线腔基体固定在设备的安装基板上，孔位的沉台设计可以让螺栓头完全沉入构件内部，不会突出表面干涉上半部分的拼接安装，也避免突出的螺栓头刮伤穿过的线缆外皮。基体上的弧形开槽是线缆的进出导向位，弧形的过渡面没有尖锐棱角，能避免线缆在弯折走线时被硬棱割伤绝缘层，实际使用时可以根据走线的数量选择对应直径的弧形槽规格，这个模型的开槽尺寸适配直径6-10mm的多股线缆同时穿过，能满足小型设备内控制线缆、动力线缆的分腔走线需求，避免不同电压等级的线缆混缠产生信号干扰。从安装边界来看，该构件的整体外轮廓尺寸控制在较小的区间内，基体的底部为完全平面，安装时只需要在基板上对应两个通孔的位置加工对应的螺纹孔即可，

　　不需要额外加工复杂的定位槽，对安装面的平面度要求不高，即使是普通的冷轧钢板安装面也能实现稳定固定。上半部分的分体件在拼接后，顶部的平面与基体侧面保持齐平，不会占用额外的侧向安装空间，在设备内部布线空间紧凑的场景下，这种紧凑的外形设计能有效提升空间利用率，相邻两个线腔的安装间距可以缩小到10mm以内，不会出现结构干涉。设计过程中，两个分体件的配合公差选取了间隙配合的公差带，既保证拼接时能顺畅对位，不会因为加工误差出现卡滞，又能控制配合间隙在0.2mm以内，避免小尺寸的杂物从配合缝隙进入腔体内。构件的壁厚设计保持了均匀一致，所有转角位置都做了圆角过渡，避免注塑或者3D打印加工时出现应力集中导致的构件开裂，

　　同时均匀的壁厚也能减少加工过程中的变形量，保证拼接面的平面度符合装配要求。在实际的设备布线作业中，这类线腔除了固定线缆走向之外，还能在分体拼接的位置预留少量的线缆冗余长度，当设备出现小幅振动、线缆受到拉扯时，腔体内预留的冗余量可以缓冲拉力，避免线缆接头被拉脱导致设备故障。相比传统的扎带固定走线方式，这种分体式线腔能将线缆完全约束在腔体内，不会出现线缆散乱、与设备内部运动构件刮碰的问题，尤其适合在有往复运动机构的小型自动化设备内部使用，能大幅降低线缆被运动部件磨损的风险。在建模过程中，所有的配合面都做了拔模角度处理，适配注塑加工的脱模需求，两个固定通孔的位置做了加强筋结构，提升孔位周围的结构强度，避免螺栓锁紧时出现柱位开裂的问题，弧形走线槽的表面粗糙度要求控制在Ra3.2以内，减少线缆与槽壁的摩擦阻力，穿线作业时更加顺畅，也能减少长期使用过程中槽壁对线缆外皮的磨损。
