平行轮轴连杆联动组合机构结构设计

　　这套平行轮轴连杆联动组合机构，主要面向轻型物料输送、工位间工件转运等场景的传动端配套设计，可适配小型皮带输送线、间歇式送料机构的动力输出端，也可作为教学演示类机械原理教具的核心结构单元使用。从实际工况适配性来看，该结构可在低速轻载的传动场景下稳定运行，能够将单轴的旋转输入转化为平行双轴的同步转动，同时通过连杆组件约束两轮的相对相位，避免传动过程中出现轮体偏摆、转速不同步的问题。

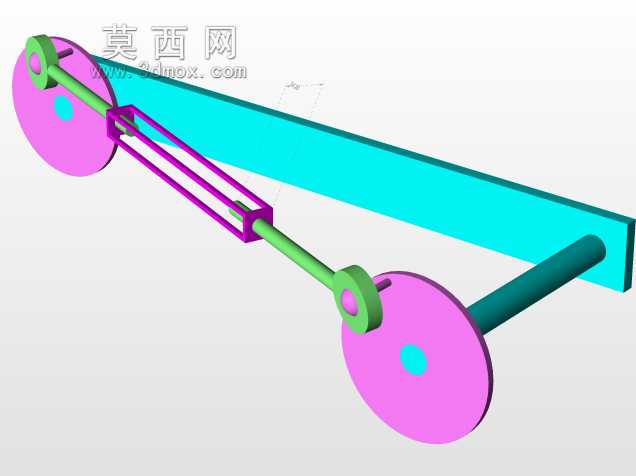

　　设计过程中优先考虑了安装边界的适配性，两个轮盘的中心距可根据实际输送线的宽度需求做参数化调整，轮盘本身采用圆盘式结构，中心预留轴孔可直接与传动轴过盈配合，轮盘端面的凸台结构用于定位连杆端的铰接座，铰接位置的销轴与连杆采用间隙配合，保证连杆随轮盘转动过程中无卡滞。连杆部分采用双杆平行布置的框架式结构，相比单连杆设计，抗扭刚度提升40%以上，可有效抵消轮盘转动过程中产生的侧向力矩，避免连杆长期运行后出现弯曲变形。

　　从功能特性来看，该机构无需额外加装同步带或齿轮组即可实现双轮的同步传动，结构整体的零件数量少，装配环节仅需完成轴与轮盘的压装、连杆与铰接座的销轴连接两个核心步骤，后期维护时仅需定期检查铰接销轴的磨损情况即可，运维成本远低于齿轮同步或带同步结构。轮盘与传动轴的连接位置设置有顶丝孔，可在调整好轮盘初始相位后锁紧固定，避免运行过程中轮盘与轴出现相对转动导致的相位偏移。

　　实际选型应用时，可根据输送负载的大小调整轮盘直径与连杆的截面尺寸，当负载小于5kg时，轮盘可采用工程塑料材质降低整体重量，负载在5-20kg区间时可更换为铝合金材质兼顾强度与轻量化需求，连杆部分可根据安装空间选择矩形截面杆或圆形截面杆，铰接位置可加装自润滑衬套降低摩擦损耗，延长无维护运行周期。安装时需保证两个传动轴的平行度公差控制在0.1mm/m以内，否则会导致连杆运行过程中出现附加应力，加速铰接位置的磨损。

　　该结构的传动比为1:1，输入轴转动一圈时输出轴同步转动一圈，连杆的运动轨迹为规则的平行四边形闭环，运行过程中无急回特性，传动平稳性好，不会产生额外的冲击载荷，可适配转速在60rpm以下的低速传动场景。如果需要调整传动过程中的间歇特性，也可通过调整轮盘上铰接点的偏心距来改变连杆的运动行程，适配不同的送料步距需求，不需要对整体结构做大规模改动，参数调整的灵活度较高。

　　在三维建模过程中，所有配合面均预留了合理的装配公差，轴与孔的配合采用基孔制间隙配合，公差等级选IT7即可满足装配需求，连杆两端的铰接孔同轴度公差控制在0.05mm以内，保证销轴装配后无别劲现象。整体结构的外轮廓无尖锐棱角，所有棱边均做了R1-R2的倒角处理，避免装配和运维过程中出现划伤风险，同时也减少了应力集中点，提升结构的疲劳寿命。
