卧式铰接安装支座结构设计

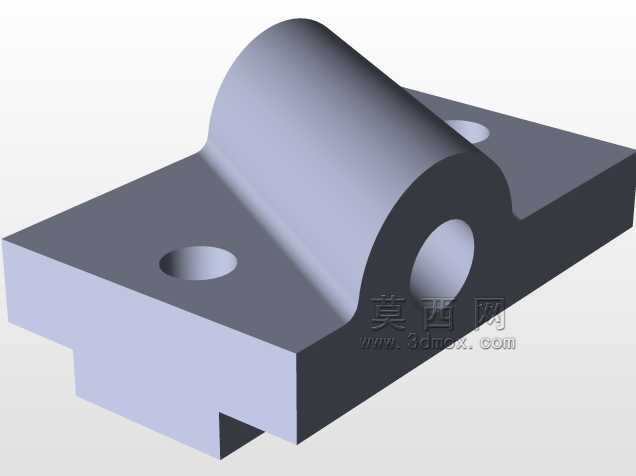

　　这类带铰接通孔的安装支座，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构里十分常见，核心作用是作为回转副的固定承载基座，为铰接销轴提供稳定的安装定位基准，同时通过底座的安装孔完成与设备机架的刚性连接，承受连杆传递的径向载荷与小幅冲击载荷。从结构设计逻辑来看，上部的半圆柱筒体是核心功能区，内孔的尺寸公差需要匹配对应规格的铰接销轴，通常选用H7间隙配合，既保证销轴转动顺畅无卡滞，又避免配合间隙过大导致回转过程出现晃动，影响整套传动机构的定位精度。筒体与底座的衔接处做了大圆弧过渡处理，没有采用直角衔接结构，这是因为铰接部位受载时应力会集中在筒体与底座的连接根部，圆弧过渡能够有效分散应力集中系数，

　　避免长期交变载荷作用下出现根部开裂的失效问题，圆弧半径的取值通常根据筒体壁厚来确定，一般不小于筒体壁厚的1.2倍，保证应力传递路径平滑。底座部分采用了带定位凸台的阶梯式结构，下方的凸台能够嵌入机架上预先加工的定位槽内，安装时不需要反复调整位置就能快速完成定位，降低现场装配的调校难度，底座上的两个沉头安装孔对称分布在铰接筒体的两侧，孔位的中心距需要与机架上的安装螺孔严格对齐，沉头结构可以让内六角螺栓安装后头部完全沉入底座平面内，不会突出表面干涉周边其他零件的运动轨迹。从安装边界来看，这类支座的整体高度需要匹配连杆机构的运动行程，避免铰接点过高导致机构运动时出现死点，底座的宽度尺寸需要保证安装后两个固定螺栓的受力均匀，

　　不会出现单侧受力过大导致支座倾斜的情况。设计建模过程中，需要优先保证铰接内孔的圆柱度与轴线的平行度，内孔表面粗糙度通常要求达到Ra1.6，减少销轴转动时的磨损，延长零件使用寿命；底座的安装底面需要做铣平处理，平面度公差控制在0.05mm以内，保证安装后与机架表面完全贴合，不会出现安装翘曲导致的内孔轴线偏移。这类支座通常选用45号钢作为毛坯材料，经过调质处理后硬度达到HB220-250，具备足够的强度与韧性，能够承受常规工况下的冲击载荷，对于有耐腐蚀要求的工况，也可以选用304不锈钢加工，表面做钝化处理提升抗锈蚀能力。在实际选型应用时，需要先核算铰接部位的最大径向载荷，根据载荷大小确定筒体内孔的直径与筒体壁厚，

　　避免壁厚不足导致受载后筒体变形，同时要核对安装孔的位置尺寸与现场机架的安装位是否匹配，底座下方的定位凸台尺寸需要与机架的定位槽采用小间隙配合，既方便安装对位，又能限制支座工作时的横向窜动。不同于一体式焊接支座，这种机加工成型的支座具备更高的尺寸精度，铰接内孔的同轴度更容易保证，适合对回转精度有一定要求的传动部位，比如小型气动摆杆机构、物料挡停机构、工装夹紧的铰接臂基座等场景，在很多轻工自动化设备的线体改造项目里，这类支座因为安装便捷、承载稳定、互换性强的特点，应用频次非常高。建模时需要注意各部位的拔模角度，如果采用铸造毛坯生产，需要在非加工面预留合适的拔模斜度，减少铸造脱模的难度，加工面则需要预留2-3mm的加工余量，保证后续机加工后尺寸达标；筒体的外圆与内孔需要保证同轴度，避免壁厚不均导致受载时应力分布不均，底座的两个安装孔需要与底面保持垂直，否则螺栓安装时会出现别劲的情况，长期使用容易导致螺栓断裂。
