双球头连接销轴机械结构设计

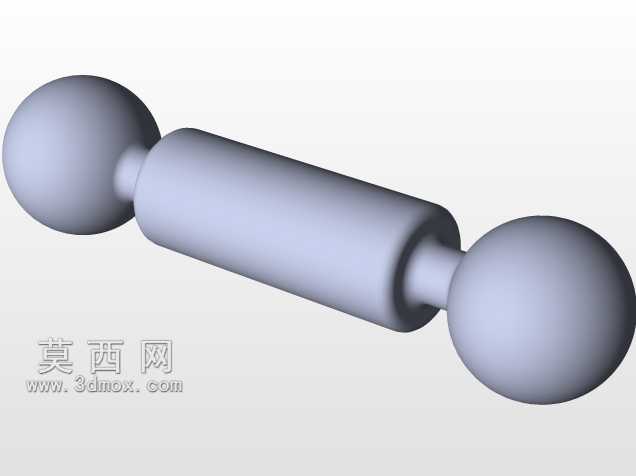

　　这类双球头结构的销轴，在各类需要小角度摆动、多自由度铰接的机械结构中应用十分广泛，不同于普通圆柱销轴只能实现单平面内的转动副约束，两端的球头结构可以补偿连接端一定范围内的角度偏差，避免装配过程中因为孔位同轴度误差产生的装配卡滞，也能在设备运行过程中抵消部分结构形变带来的附加应力。从结构设计逻辑来看，中间的圆柱杆身是主要的受力承载段，设计时需要根据实际承载的拉压载荷、剪切载荷核算杆身直径，保证在额定工况下不会出现屈服变形，两端球头的直径要略大于杆身直径，装配后可以通过配套的球座或者卡簧结构实现轴向限位，防止销轴在运行过程中从连接孔位窜出脱落。球头与杆身的过渡位置做了平滑的圆角过渡，这个细节很关键，直角过渡会在交变载荷作用下产生严重的应力集中，长期运行很容易在过渡位置出现疲劳断裂，平滑圆角可以分散应力流，提升零件的疲劳寿命。

　　在实际设备应用场景里，这类零件常见于操纵机构的连杆传动端，比如工程机械的操纵拉杆连接、自动化设备的联动摆臂铰接点、轻工机械的传动连杆组件，还有部分需要实现空间角度传动的铰接位置，普通圆柱销无法适配多方向的摆动需求，球头结构可以在一定锥角范围内自由转动，不会因为连杆摆动角度不在同一平面就出现卡涩。设计建模的时候，要注意球头的球面精度，球面的轮廓度会直接影响铰接转动的顺滑度，如果球面加工精度不足，转动过程中会出现卡顿、磨损加剧的问题，和球头配合的球窝接触面需要保证足够的接触面积，避免局部压强过大导致球面过早磨损。

　　从安装边界来看，这类销轴的安装不需要复杂的定位结构，只需要在两个被连接件上加工出对应尺寸的球窝或者带限位的安装孔，装配时将销轴两端球头分别卡入对应连接位即可，部分工况下会在球头位置添加润滑脂槽，储存润滑脂降低转动过程中的摩擦系数，减少日常维护的频次。杆身的长度需要根据两个被连接件之间的间距确定，要预留出足够的摆动间隙，避免设备运行过程中杆身和连接座发生运动干涉，球头的直径尺寸要和配套的球座内孔尺寸匹配，配合间隙控制在合理范围，间隙过大会导致连接位置出现旷量，影响传动精度，间隙过小则会导致转动阻力过大，甚至出现咬死的情况。

　　在结构强度校核层面，需要重点核算三个位置的承载能力：首先是中间杆身的剪切强度，尤其是承受横向载荷的时候，要保证杆身的抗剪截面满足载荷要求；其次是球头与杆身过渡位置的疲劳强度，这个位置是应力集中的高发区，交变载荷下最容易出现失效；最后是球头表面的接触强度，因为球面和球窝是点接触或者小面积面接触，接触压强过高会导致球面出现压痕、点蚀，影响转动灵活性。建模过程中，球面部分要保证几何尺寸的连续性，不能出现建模破面或者曲率突变，否则后续加工出的零件会出现转动卡滞的问题，过渡圆角的尺寸要根据杆身直径按比例选取，一般圆角半径不小于杆身直径的十分之一，才能有效降低应力集中系数。这类零件的材质一般根据工况选择，普通载荷工况下选用优质碳素结构钢即可，中高载荷或者有耐磨要求的工况，可以选用合金结构钢并对球面部分做表面淬火处理，提升表面硬度和耐磨性，腐蚀环境下使用的话还需要做表面防腐处理。
