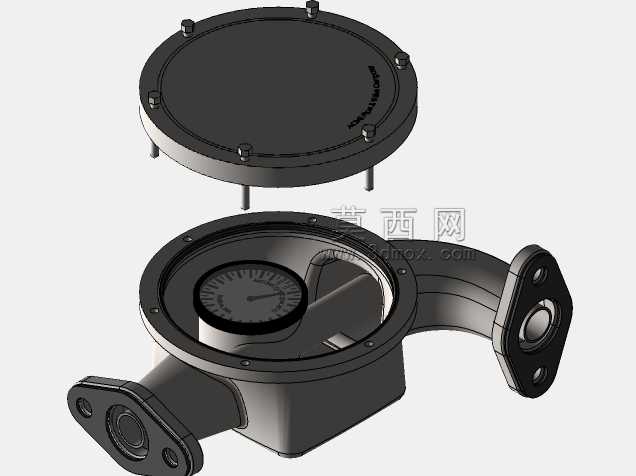

旋翼式民用水表结构爆炸展示三维数模

　　在城镇供水管网终端、民用建筑给排水系统、商用楼宇供水支路中，水表是承担供水贸易结算、用水量统计、管网漏损排查的核心计量部件，这款数模完整还原了旋翼式多流束水表的装配关系与结构细节，可直接用于给排水管路配套设计、计量设备选型校核、装配工艺仿真等场景。从结构设计逻辑来看，该水表采用下进上出的多流束腔体结构，进水端与出水端均采用带螺栓孔的法兰连接结构，法兰端面预留密封槽位，可适配橡胶平垫实现管路静密封，避免带压供水工况下的渗漏问题；腔体内部设置叶轮安装腔，进水水流经腔体内部的导流筋分流后，以切向角度冲击叶轮带动转轴转动，叶轮转轴通过齿轮减速机构与表盘的计数指针联动，将水流的体积流量转化为表盘的刻度读数，

　　整套传动机构均置于腔体上部的密封舱内，与带压水流完全隔离，避免长期浸水导致的传动部件锈蚀、卡滞问题。上盖部分采用螺栓压紧式密封结构，周向均匀布置6个紧固螺栓，通过螺栓预紧力挤压上盖与腔体之间的密封胶圈，实现计数舱的防水密封，上盖与腔体之间设置定位销柱，装配时可通过销柱快速定位上盖安装角度，避免螺栓孔对位偏差导致的密封失效。从安装边界来看，该水表两端法兰的中心距、螺栓孔分布圆直径、法兰端面厚度均符合民用供水水表的通用安装尺寸规范，可直接替换同公称通径的现有水表产品，无需额外调整管路间距；腔体下部的轮廓做了圆弧过渡处理，避免安装时与墙面、管路支架产生干涉，表盘安装面与管路轴线呈垂直布置，读数视角正对操作人员站立方向，

　　无需俯身或侧转即可完成读数操作。在功能特性层面，该结构的叶轮采用轻质工程塑料材质，转动惯量极低，可灵敏捕捉小流量工况下的水流冲击，避免小流量漏计问题；计数机构采用十进制齿轮组传动，传动比经过精确匹配，可准确累计流经管道的水体积，量程覆盖民用供水的常规流量区间，可满足日常用水、消防试水、管路试压等不同工况下的计量需求。建模过程中对所有配合面做了公差预留，法兰密封槽的深度、胶圈槽的宽度、螺栓孔的间隙均按照机械设计手册的公差要求设置，装配时可实现无干涉装配，螺栓紧固过程中不会出现部件偏斜、密封胶圈挤出的问题；内部导流筋的角度经过优化，可让进水水流均匀冲击叶轮周向，避免叶轮单侧受力导致的转轴偏磨，延长水表的长期运行寿命。对于从事给排水设计、

　　管路配套、计量设备研发的工程人员来说，该数模可直接用于管路系统的装配干涉检查，提前核实现场安装空间是否满足水表的拆装需求，避免施工阶段出现管路间距不足、水表无法安装的问题；也可作为结构设计参考，用于开发同类型不同通径的水表产品，缩短新产品的研发建模周期，减少基础结构的重复建模工作量。
