越野车辆管式防滚安全笼架结构设计

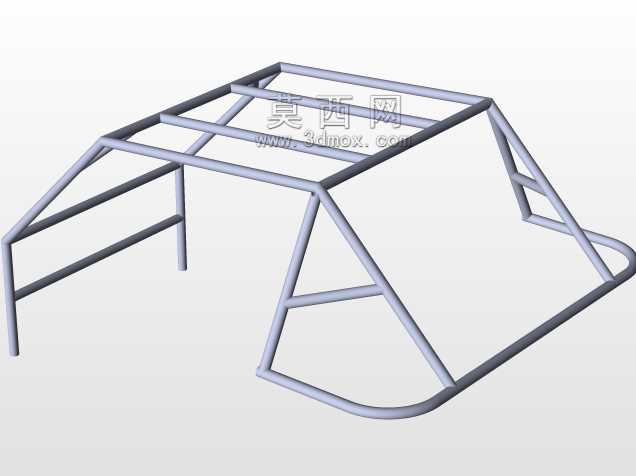

　　这套管式笼架结构，核心应用场景覆盖非道路越野赛事车辆、硬派越野改装车辆、全地形车的乘员舱安全防护领域，在车辆发生翻滚、侧向撞击、顶部承压等极端工况时，为舱内乘员预留足够的生存空间，避免车身结构变形侵入乘员生存区域。从实际使用需求出发，该结构完全围绕乘员舱轮廓搭建，主受力管沿乘员舱外侧、顶部、后侧形成连续闭合的传力路径，没有出现受力断点，当车辆发生顶部坠物冲击或者翻滚触地时，冲击载荷可以顺着顶部横管传递到两侧的斜向支撑管，再分散到车身底盘的安装点位，避免局部应力集中导致管材弯折失效。设计过程中优先考虑了安装边界的适配性，整体架体的底部安装点位完全对应量产越野车型的底盘原有安装孔位，不需要对底盘主结构进行切割、焊接改动，

　　降低改装过程中的结构破坏风险；架体的前部轮廓避开了车辆前挡风玻璃的安装区域，两侧支撑管沿A柱内侧走线，不会遮挡驾驶员的前方及侧方视野，后侧的斜撑结构沿B柱、C柱内侧延伸，既保证了顶部承压时的支撑刚度，也不会占用后排乘员的肩部、头部活动空间。管材的排布上，顶部设置了多道横向加强管，既可以作为车顶负重的安装基础，也能在顶部受冲击时将载荷分散到更多支撑点位，两侧的三角形斜撑结构利用了三角形结构的几何稳定性，在侧向撞击时可以将侧向力快速分解为轴向的拉压力，充分发挥金属管材轴向受力性能优异的特性，避免管材受侧向力发生弯曲变形。架体的前部延伸出的斜向支撑管，直接连接到底盘前部的纵梁点位，在车辆发生前部碰撞伴随翻滚时，

　　可以将前部的冲击载荷引导至整个笼架结构，避免前部受力后驾驶舱发生溃缩。所有管材的连接节点都采用了相贯线切割配合满焊的设计思路，建模过程中每一处管材交接位置都做了贴合的相贯面处理，没有出现虚接、错位的情况，保证焊接时的连接强度，避免节点位置成为整个结构的应力薄弱点。从尺寸边界来看，架体的整体宽度控制在原车车身外廓宽度以内，不会超出车身两侧造成通行阻碍，整体高度在原车车顶高度基础上仅增加了管材本身的直径尺寸，不会过多提升车辆的整体重心，避免影响越野行驶时的侧倾稳定性；架体的内部净空尺寸完全满足佩戴头盔的乘员乘坐需求，头部预留的安全间隙可以保证车辆发生顶部变形时，不会直接接触到乘员头部。这套结构除了核心的防滚防护功能外，

　　还预留了多处附件安装的点位，顶部的横管可以直接固定车顶行李架、辅助射灯、越野脱困装备的固定锚点，两侧的主管可以作为安全带的安装固定点，相比原车的安全带安装点位，固定在防滚架上的安全带在碰撞时不会随车身变形发生位移，能更好的约束乘员姿态。在实际越野场景中，很多车辆在穿越乱石区、陡坡侧翻时，原车的车顶结构、A柱结构很容易因为承压能力不足发生弯折，这套管式笼架的管材壁厚、管径选择都经过受力校核，在满足轻量化要求的前提下，整体抗扭、抗压性能远高于原车的冲压焊接车身结构，即使车辆发生多次翻滚，架体也能保持乘员舱的基本轮廓完整，不会出现舱体坍塌的情况。建模过程中完全遵循了越野赛事的安全结构规范，主受力管的走向、支撑点位的设置都符合相关安全标准的要求，既可以用于民用越野车辆的安全改装，也可以作为赛事车辆防滚结构的设计基础，后续可以根据不同车型的座舱尺寸，调整各段管材的长度、弯折角度，快速适配不同车型的安装需求，不需要重新搭建整体的受力框架逻辑。
