电动客车底盘动力与储能部件结构设计

　　这套结构方案针对城市纯电动公交客车的底盘核心区域做了集成化布局，覆盖了车载储能单元、驱动电机总成以及配套的安装支撑结构，完全贴合城市公交低速频繁启停、日均运营里程固定、场站集中充电的实际运营场景。在城市公交的日常运营中，车辆需要频繁完成进站停靠、起步加速的动作，对动力系统的响应速度、储能单元的安装可靠性都有极高要求，同时还要兼顾底盘空间利用率，避免过多占用乘客舱的可用面积。

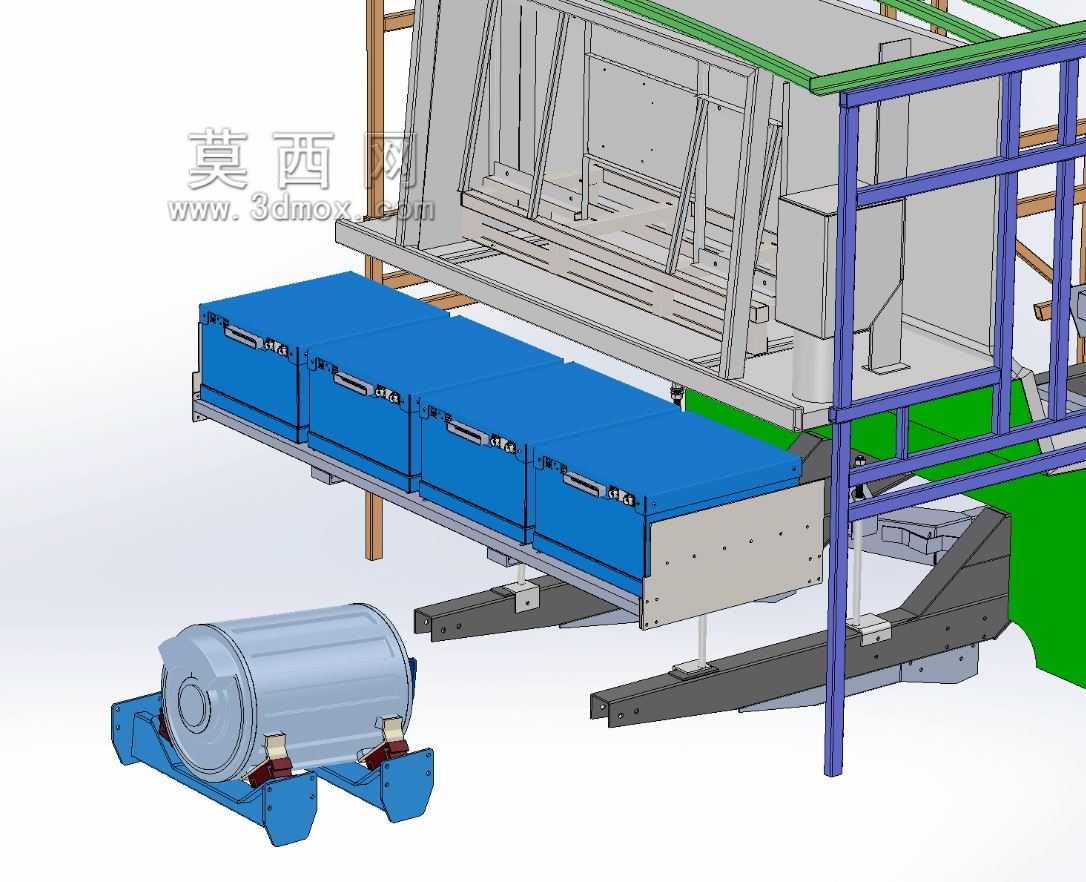

　　从布局逻辑来看，储能单元采用模块化箱体设计，四个独立的电池箱沿底盘侧方纵梁排布，每个箱体都设置了快拆式锁止结构与独立的接插件安装位，既可以满足日常运维时的单箱更换需求，也能通过统一的安装基准保证整组电池的装配精度。电池箱的安装支架采用折弯钢板焊接成型，支架与底盘纵梁的连接面预留了长圆孔调节余量，可抵消车架焊接过程中产生的形位公差，避免装配时出现强制对位导致的支架应力集中问题。每个电池箱底部都设置了绝缘缓冲垫，既可以隔绝底盘传递的振动，也能满足高压部件的绝缘防护要求，避免车辆行驶过程中因振动磨损导致的绝缘层破损风险。

　　驱动电机总成采用独立悬置结构布置在底盘后部的动力舱区域，电机通过两个铸钢材质的安装支座固定在副车架上，支座与电机壳体之间设置了橡胶减震垫，可有效过滤电机运转时产生的高频振动，避免振动传递到车架引发乘客舱的共振噪音。电机的输出端直接对接传动系统，省去了传统燃油车的长传动轴结构，既降低了动力传递过程中的损耗，也腾出了更多底盘空间用于布置储能单元。电机周边预留了足够的散热管路与高压线束布置空间，安装边界充分考虑了后期检修的操作空间，无需拆解周边大部件即可完成电机的常规检查与维护作业。

　　整套结构的安装基准完全匹配常规10-12米级城市电动客车的底盘参数，电池箱的安装高度避开了底盘下方的涉水风险区域，最低离地间隙满足城市道路的通行要求，不会因为加装储能部件影响车辆的通过性。后部的框架结构除了承担电池与电机的安装载荷外，还集成了高压配电单元的安装位，将高压部件集中布置在同一区域，既缩短了高压线束的长度，降低了线束成本与线路损耗，也方便高压系统的集中防护与检修。

　　在结构强度设计上，所有安装支架都通过载荷工况校核，覆盖了车辆满载制动、急转弯、颠簸路面行驶等极端工况下的载荷要求，支架的焊接位置都做了应力释放处理，避免长期交变载荷下出现焊缝开裂的问题。电池箱的排布位置充分考虑了整车轴荷分配，将储能单元的重量均匀分布在前后轴之间，避免出现轴荷偏差过大导致的操控稳定性下降、轮胎异常磨损等问题。电机悬置的刚度参数经过匹配调校，既可以限制电机启动、扭矩输出时的位移量，避免电机与周边部件发生运动干涉，也能有效过滤振动，提升乘坐舒适性。

　　这套结构方案没有采用过度复杂的异形结构，所有零部件都兼顾了加工工艺性，支架类零件采用常规的钢板折弯、焊接工艺即可生产，无需开模定制，可有效降低整车的制造成本，同时也方便售后配件的采购与更换，适配公交运营场景下高使用率、低维护成本的核心需求。
