摩托车异形传动连接结构件

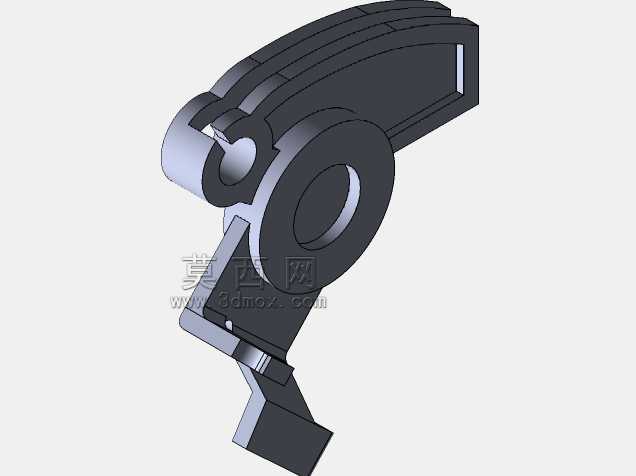

　　该结构件属于摩托车动力传输路径上的异形连接构件，主要应用在跨骑式摩托车的脚踏启动机构与动力输入轴的衔接位置，日常工况下需要承接驾驶者脚踩启动杆传递的瞬时扭矩，同时要在整车行驶过程中规避周边线束、壳体的运动干涉，是启动系统里兼顾力传递与空间避让的核心受力件。从实际装车场景来看，这类零件安装在发动机侧盖内部的空腔中，周边紧邻启动惰轮、离合器摇臂等部件，因此设计阶段首先要做的就是安装边界的校核：带通孔的圆形凸台是核心安装基准，内孔尺寸匹配发动机箱体上的定位销轴直径，装配后零件可绕销轴做定角度摆动，凸台的轴向厚度严格控制在侧盖与箱体之间的预留间隙内，不会出现装配后轴向窜动或者盖合干涉的问题。零件上部的多层弧形槽结构，

　　是为了适配启动轴上的扇形齿轮啮合行程做的避让设计，槽体的弧度完全匹配齿轮摆动的轨迹范围，既不会在齿轮转动时发生剐蹭，也能尽可能压缩零件自身的占用空间，给周边的线束固定卡扣留出安装位置。下部延伸出的带卡槽支臂，是直接承接启动杆作用力的部位，卡槽的宽度与启动杆连接叉的厚度匹配，装配时通过销轴贯穿支臂与连接叉的孔位，将驾驶者脚踩的下压力转化为零件绕安装凸台的摆动力矩，支臂末端的斜切结构是为了在零件摆动到最大行程时，不会磕碰到发动机箱体的加强筋位置，避免长期冲击造成箱体开裂。从结构受力的角度设计时，安装凸台与支臂的衔接位置做了大圆角过渡处理，抵消瞬时大扭矩输入时的应力集中问题，零件侧面的加厚筋条沿着力的传递路径布置，

　　从支臂受力端一直延伸到上部弧形结构的根部，在不额外增加零件整体厚度、控制零件重量的前提下，大幅提升结构的抗扭强度，避免频繁启动造成的零件变形断裂。零件整体的外形轮廓没有规则的几何外形，完全是根据周边部件的空间位置逆向推导得出的，每一处弯折、每一个凸台的位置都对应实际装配时的避让需求，比如凸台旁侧的半环形缺口，是为了避开箱体上的润滑油道喷嘴，保证发动机工作时润滑油可以顺利喷射到啮合齿轮面，不会因为零件遮挡造成齿轮干磨。这类零件在建模过程中需要反复核对装配公差，安装孔的同轴度、支臂卡槽的对称度、弧形槽的轮廓度都要控制在合理公差范围内，否则装车后会出现启动卡滞、零件异响甚至运动干涉打坏周边齿轮的问题。不同于标准紧固件的通用化设计，

　　这类异形专用结构件完全匹配特定型号摩托车的发动机布局，没有跨车型通用的属性，设计时需要结合整车启动机构的杠杆比计算支臂的长度，保证驾驶者用合适的脚踩力度就能达到发动机启动所需的转速，支臂过长会造成启动行程过大、脚踩易打空，支臂过短则需要施加更大的踩踏力，启动手感偏重。零件表面的棱角位置都做了小倒角处理，一方面是去除加工过程中产生的毛刺，避免装配时划伤操作人员或者割破周边的线束护套，另一方面也能减少零件热处理过程中的应力集中点，降低零件淬火时出现开裂的概率。
