多铰接点位重载支撑连接支架结构

　　这类多铰接点支架在各类需要往复摆动传动的机械结构中应用十分广泛，从农用机械的操纵联动机构、小型工程机械的执行端传力结构，到专用设备的点位支撑组件，都能见到这类构件的身影。它的核心作用是在多个存在相对转动需求的安装点位之间传递载荷，同时保证各铰接位置的运动轨迹符合设计预期，不会在长期交变载荷下出现卡滞、变形量超差的问题。

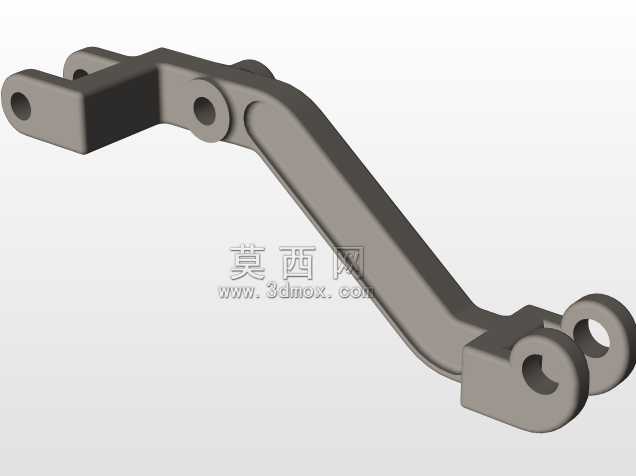

　　从结构设计逻辑来看，这个支架采用了变截面的斜向主臂结构，主臂的截面厚度从两端铰接点位向中间平滑过渡，并非等截面设计，这是因为在实际受力过程中，支架的弯矩分布是从两端铰接点向中间段逐步累积的，变截面设计既可以在弯矩最大的中段保证足够的抗弯截面模量，又能在两端铰接位置减少不必要的材料冗余，控制整体构件的重量。两端的铰接结构做了差异化设计：一端是单耳带通孔的铰接座，孔位做了同轴度公差约束，用来和固定端的销轴配合，作为整个支架摆动的基准支点；另一端是双耳带开口卡槽的铰接结构，卡槽的开口方向和主臂的受力方向呈特定夹角，既可以快速卡入配套的连接销，又能在受力时保证销轴不会从开口处脱出，这种设计在需要快速拆装维护的设备联动结构中非常实用，不需要完全抽出销轴就能完成构件的更换调整。

　　在安装边界的考量上，设计时首先要确认三个铰接孔的中心距尺寸，这几个尺寸直接决定了支架摆动时的行程范围和传力比，一旦中心距出现偏差，整个联动机构的运动轨迹就会和设计值出现偏移，轻则导致操纵力异常增大，重则会出现运动干涉，打坏周边的配套构件。各铰接孔的内径尺寸需要和配套销轴的公差带做匹配，通常采用间隙配合，保证转动灵活的同时不会出现过大的旷量，孔的端面都做了凸台设计，一方面是增加孔位的接触长度，降低销轴和孔壁的比压，减少长期磨损后的间隙量，另一方面凸台端面可以作为安装时的定位基准，保证支架安装后和相邻构件的平行度符合要求，不会出现偏载导致的别劲问题。主臂的侧面做了拔模斜度处理，这是考虑到如果采用铸造工艺生产的话，能够顺利脱模，同时斜度带来的截面渐变也能减少应力集中的问题，避免在交变载荷下从截面突变的位置出现疲劳裂纹。

　　实际使用过程中，这类支架的受力工况多为周期性的交变载荷，所以在结构设计时特意在各铰接孔和主臂的连接位置做了圆弧过渡，没有采用直角连接，就是为了分散应力集中点，提升构件的疲劳寿命。安装时需要注意，各铰接点位的销轴要加装对应的润滑注油通道，定期补充润滑脂，减少转动副的磨损，同时要保证双耳铰接端的两个耳片的平行度，避免安装后销轴出现倾斜，导致转动过程中阻力骤增。另外，支架的安装空间需要预留足够的摆动余量，要核算支架在整个摆动行程范围内，主臂和周边的固定构件、管线之间的最小安全间隙，避免运动过程中出现磕碰，尤其是在设备运行过程中存在振动的工况下，还要额外预留一定的间隙裕度，防止振动带来的位移导致干涉。

　　从建模逻辑上来说，搭建这个支架的三维模型时，首先要确定三个铰接点的空间坐标，先拉出主臂的基准轮廓，再分别对两端的铰接结构做特征细化，所有的过渡圆角都要按照实际工艺要求设置，不能为了建模省事省略圆角特征，否则后续做有限元受力分析的时候，会因为应力集中的计算偏差导致分析结果失真，无法准确评估构件的实际承载能力。同时建模时要注意各孔位的同轴度约束，尤其是双耳结构的两个同轴孔，要保证孔的中心线完全重合，避免后续生产加工时出现孔位错位，导致装配困难。
