三角排布带轮同步传动机构设计

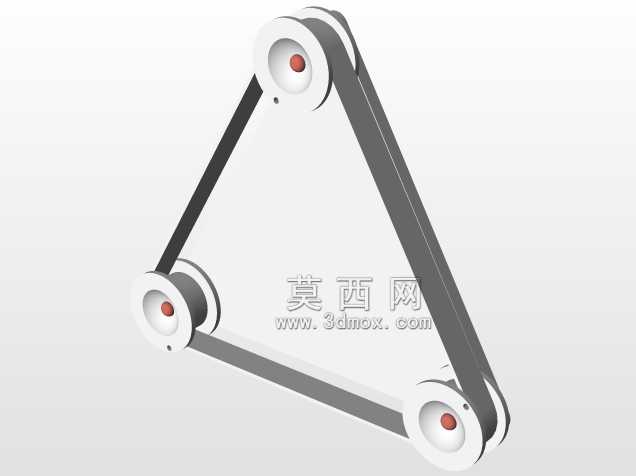

　　这套三角排布的带轮传动结构，在轻工包装、小型输送线、桌面自动化工作站的动力传递环节有很高的适配性，尤其适合安装空间呈三角受限、需要单动力源同时驱动三个工位同步动作的设备场景，比如小型多工位转盘的分料驱动、标签收放卷的同步张力传递、小型检测设备的多工位同步进给，都能用到这类布局的传动结构。从功能特性上看，三个带轮呈等边三角点位排布，动力从任意一个带轮输入后，可通过闭合的同步带同时带动另外两个带轮做同速同向转动，相比传统的平行双轮带传动，这种布局不需要额外增加惰轮来改变传动方向，就能在紧凑的三角空间内完成动力的分流传递，三个带轮的轴端可直接连接执行部件，省去了中间的换向齿轮或者传动轴系，能有效压缩设备的整体安装空间。

　　设计过程中首先要确定三个带轮的中心距，等边三角的排布要求三个安装轴的孔位坐标精度控制在0.05mm以内，否则会出现同步带张紧度不均、运行中跳齿的问题，带轮的轮槽尺寸匹配常用的圆弧齿同步带，轮缘位置做了倒角处理，避免同步带运行过程中出现边缘磨损，每个带轮中心的红色标识点是动平衡校准标记，说明带轮在加工后做了动平衡校正，适合转速在300-1200rpm区间的平稳传动，不会出现明显的振动问题。安装边界方面，整套结构的外轮廓是正三角形，三个带轮的外圆顶点构成的三角边长可根据实际动力需求调整，带轮的安装轴采用台阶轴设计，轴肩位置预留了轴承安装位，可直接通过法兰轴承固定在设备立板上，不需要额外设计带轮张紧支架，因为三角布局本身的中心距固定后，

　　同步带的张紧度可通过其中一个带轮安装孔的腰型槽微调，调整范围控制在5mm以内，既能保证同步带的张紧力合适，又不会出现带轮偏斜的问题。实际使用中，这种结构的传动效率能达到98%以上，因为同步带和带轮之间是啮合传动，没有平带传动的打滑问题，三个输出端的传动比完全一致，不会出现工位动作不同步的情况，适合对动作同步精度要求在0.1mm以内的轻载传动场景。设计时还要注意同步带的选型，根据传递的扭矩大小匹配对应宽度的同步带，轮槽的齿形公差要符合通用传动件的标准，避免和不同厂家的同步带出现啮合干涉，带轮的材质可选铝合金或者工程塑料，铝合金材质适合传递扭矩稍大的场景，工程塑料材质适合低负载、低噪音的桌面设备场景，

　　三个带轮的中心轴要保证平行度误差不超过0.1mm，否则会导致同步带在运行过程中出现跑偏、掉带的问题。另外，这种三角布局的传动结构相比串联式的多轮传动，动力传递的路径更短，每个带轮承受的皮带张紧力更均匀，不会出现末端带轮张紧力不足的问题，长期运行的稳定性更好，维护时只需要定期检查同步带的磨损情况，不需要频繁调整张紧度，能降低设备的日常维护成本。在小型自动化设备的结构设计中，这种布局经常被用来解决狭小空间内的多工位同步驱动问题，比如在小型贴标设备上，一个带轮连接驱动电机，另外两个带轮分别连接标签送料辊和收料辊，就能保证标签送料和收料的速度完全同步，不会出现标签拉皱或者松弛的问题；在小型分拣输送线上，三个带轮分别连接三个相邻的小型输送辊，就能通过一个电机驱动三段输送面同步运行，省去了多个电机的成本和控制逻辑。
