三角加强型电杆安装固定支撑座结构

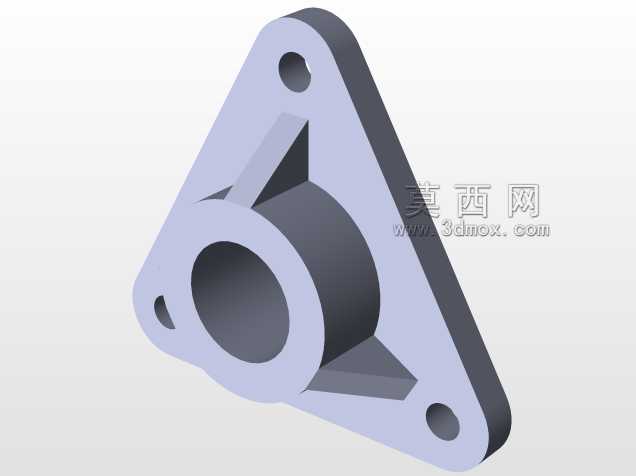

　　在户外输配电线路架设、通信杆路布设、市政照明杆体安装的现场作业场景中，杆体底部的固定支撑构件直接决定了整根杆体的抗风载能力、抗倾斜稳定性以及长期服役的结构可靠性，这类支撑座需要同时兼顾与预埋基础的连接强度、与杆体下端的配合精度，以及现场安装的操作便捷性，避免后期出现杆体偏移、连接松动甚至倒伏的安全隐患。这款三角构型的支撑座，整体采用三角形法兰盘结合中心套筒的结构形式，区别于常规的方形或圆形法兰座，三角形的三个安装点位呈120度均匀分布，在同等材料用量的前提下，能够获得更优的力学支撑跨度，三个安装孔的受力分配更加均匀，不会出现某一侧边应力集中导致的法兰变形问题。中心的凸起套筒是与杆体下端配合的核心部位，

　　套筒的内孔尺寸与对应规格的杆体外径采用间隙配合设计，装配时杆体下端可直接插入套筒内部，配合侧面的顶紧螺栓或者焊接工艺完成杆体与座体的刚性连接，套筒与三角法兰盘之间设置了三块三角形加强筋，筋板分别对应三个安装孔的方位延伸，将套筒承受的杆体弯矩直接传导至法兰盘的安装点位，避免套筒根部因长期受交变载荷出现焊缝开裂或者本体断裂的问题。法兰盘上的三个安装孔，其中两个为等直径的圆形通孔，用于穿入膨胀螺栓或者地脚螺栓与混凝土预埋基础固定，第三个孔位采用长圆孔设计，能够在现场安装时补偿基础预埋螺栓的位置误差，降低基础施工的精度要求，即使预埋螺栓出现小范围的位置偏移，也能顺利完成座体的安装固定，不需要重新扩孔或者返工基础。从安装边界来看，

　　这款支撑座的法兰盘外缘轮廓尺寸控制在常规杆体基础的预埋钢板范围内，不需要额外扩大基础的浇筑尺寸，套筒的凸起高度经过优化，既能够保证杆体插入后的配合长度足够，提供充足的连接接触面积，又不会过高导致座体整体重心上移，影响安装后的整体稳定性。在实际选型应用中，这类支撑座可适配小载荷的通信杆、监控杆、庭院照明杆以及临时施工围挡的支撑杆，在城区人行道、小区绿化区、厂区道路旁的杆体安装场景中，三角形的座体轮廓相比方形座占用的地面空间更小，边缘的钝角处理也能减少对过往行人的磕碰风险。设计过程中针对不同的应用载荷场景，可通过调整法兰盘的厚度、套筒的壁厚以及加强筋的厚度来适配不同高度、不同受风面积的杆体，当用于沿海大风区域的杆体固定时，

　　可适当增加安装孔的直径，匹配更高强度等级的地脚螺栓，同时在套筒内壁增加防滑滚花结构，提升杆体与套筒之间的摩擦阻力，避免杆体在强风作用下出现转动。座体的加工工艺可采用铸造一体成型后再进行机加工的方式，保证安装孔的位置精度以及套筒内孔的同轴度，也可采用钢板切割焊接的方式进行小批量定制生产，焊接时需要注意筋板与法兰、套筒的焊缝满焊，焊后进行去应力处理，避免长期使用过程中焊缝出现应力开裂。在现场装配作业时，需要先将座体放置在找平后的混凝土基础上，先穿入两个圆孔位置的固定螺栓进行初步定位，再调整长圆孔位置的螺栓，校正座体的水平度以及套筒的垂直度，确认套筒轴线与水平面垂直后再将所有螺栓拧紧至规定扭矩，之后再将杆体插入套筒，调整杆体的垂直度后完成杆体与座体的固定连接，最后可在座体与基础的缝隙处灌注密封胶，避免雨水渗入螺栓孔造成螺栓锈蚀，延长构件的使用寿命。
