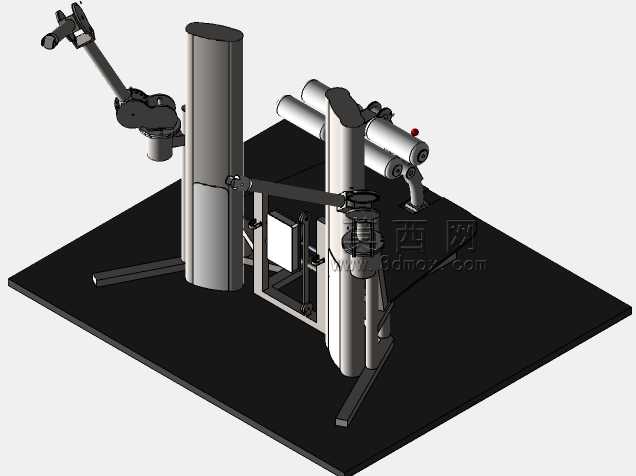

立柱式多工位在线称重检测设备结构

　　该称重设备主要面向生产流水线末端的成品重量核验、散料分装后的重量复检、零部件加工过程中的单重抽检场景，可直接对接现有输送线体完成在线式重量判定，替代传统人工台秤称重的低效作业模式，尤其适配中小规格工业制品、包装件的快速重量校验工序，能在物料流转过程中自动完成重量数据采集与合格判定，剔除重量超差的不合格品，保障出厂产品的重量一致性。设备采用立式立柱作为核心承载主体，主立柱采用厚壁矩形钢管焊接成型，底部通过膨胀螺栓与车间混凝土地面固定，安装时需保证立柱安装面的平面度公差不超过0.2mm/m，避免后续悬臂结构出现偏载变形。主立柱侧方延伸出多组悬臂安装位，分别搭载视觉定位组件、称重执行模组、物料拨正机构，

　　其中视觉定位组件可提前识别 incoming 物料的位置偏移量，将坐标数据反馈给执行端，引导称重探头精准对接物料承载位，避免因物料偏置导致的称重误差。称重执行模组采用平行梁式称重传感器作为核心检测元件，传感器安装面经过精铣加工，平面度控制在0.05mm以内，安装时采用不锈钢内六角螺栓配合防松垫圈紧固，避免长期往复动作导致的螺栓松动影响检测精度。设备的物料承载平台采用防滑花纹铝板制作，平台边缘设置有限位挡边，可防止物料在检测过程中滑落，平台下方设置有导向柱与直线轴承配合，保证称重过程中平台仅沿垂直方向位移，避免横向窜动带来的检测干扰。侧方配套的气动推料机构采用标准气缸作为动力源，气缸行程根据待检测物料的最大宽度设定，

　　推料头包裹聚氨酯缓冲层，避免推送过程中刮伤物料表面，气缸的安装支架采用腰型孔设计，可根据实际物料尺寸调整推送行程与安装高度。设备底部设置有整体式安装底座，底座采用10mm厚钢板焊接而成，底座上预留有输送线对接的安装孔位，可直接与辊筒输送线、皮带输送线完成拼接，对接时需保证称重平台面与输送线面的高度差控制在±1mm以内，避免物料过渡时出现卡滞。整套设备的气路管线与信号线缆均通过立柱内部的空腔走线，外部仅在活动关节处预留柔性拖链保护线缆，避免管线外露积灰或被物料剐蹭损坏，拖链的弯曲半径根据线缆最小弯曲半径设定，保证长期往复运动中线缆不会出现折损。设计过程中重点考虑了偏载工况下的结构刚度，通过有限元仿真对主立柱、

　　悬臂支架的受力变形量进行校核，确保在最大额定载荷下，悬臂端的最大变形量不超过0.1mm，满足称重传感器的安装精度要求。设备的操作面板设置在主立柱的人体工学高度位置，操作人员无需弯腰即可完成参数设置与数据查看，面板旁设置有急停按钮，可在设备出现异常时快速切断动力源。针对粉尘较多的生产车间场景，设备的所有传感器接头均采用IP65防护等级的航空插头，称重平台下方设置有接尘托盘，可定期清理掉落的物料碎屑，避免碎屑堆积影响称重平台的正常动作。设备的称重量程覆盖0.5kg到30kg的常规工业物料，检测精度可达±0.5g，单工位检测节拍不超过2秒，可匹配最高1800件/小时的流水线生产速度，多工位扩展版本可同时完成重量检测、条码扫描、不合格品剔除的复合工序，进一步提升产线的自动化程度。安装时需注意设备周边避免有强振动源，若车间内有大型冲压设备、锻压设备运行，需在设备底座下方加装减震垫，隔绝外部振动对称重精度的干扰，设备接地电阻需控制在4Ω以内，避免静电或电磁干扰影响传感器的信号输出稳定性。
