紧凑型U型荧光节能灯管结构设计

　　日常商用与民用照明场景里，这类多U型结构的紧凑型荧光灯管，是替代传统白炽灯实现低功耗照明的核心电光源部件，常适配标准螺口灯座，无需额外改造原有照明线路即可直接替换使用，覆盖家庭室内照明、办公场所公共照明、商超展柜辅助照明等多类场景，相比同光效的白炽灯功耗可降低七成以上，使用寿命也能达到普通白炽灯的5到8倍。

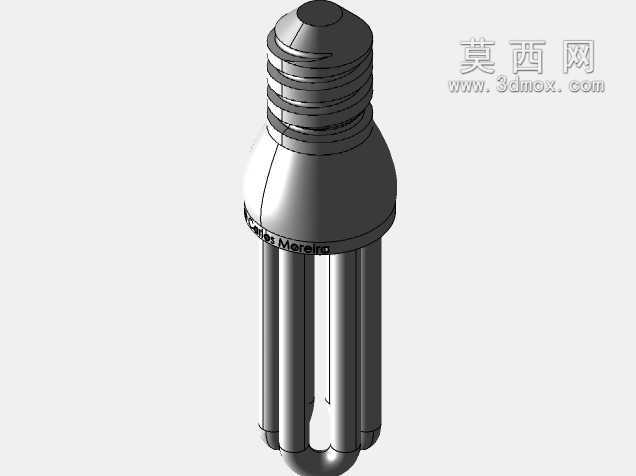

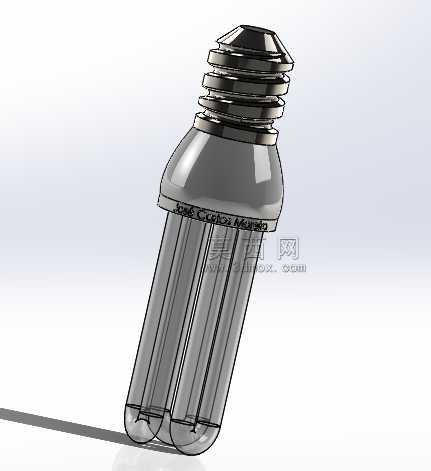

　　从结构设计逻辑来看，这款灯管采用多根U型放电管并排拼接的布局，在有限的安装高度内最大化拉长了放电电弧的总长度，不需要额外增加灯管的整体径向尺寸，就能满足额定光通量输出的要求。顶部的螺口灯头完全遵循通用螺口灯座的配合公差设计，螺纹牙型、螺距、顶端接触电极的位置尺寸都严格匹配通用安装接口，能直接拧入常规E27等标准螺口灯座，安装时不需要额外转接配件，和普通白炽灯的安装操作完全一致，降低了终端用户的替换门槛。灯头与玻璃管体衔接的位置做了密封压合结构，内部填充的放电工作介质不会出现泄漏，同时能隔绝外部潮气、粉尘进入管体内部，保证长期使用过程中放电性能的稳定性。

　　管体部分采用高透光率的玻璃材质，管壁内侧均匀涂覆三基色荧光粉涂层，放电过程中激发的紫外线照射到荧光粉层后转化为可见光，多U型的并排布局让光线从多个方向向外发散，相比单U型结构的灯管发光角度更大，照明区域内的光线均匀度更好，不会出现局部明暗差过大的问题。管体底部的封接位置做了圆弧过渡处理，既消除了玻璃加工过程中的应力集中点，避免运输、安装过程中受到轻微磕碰就出现管体碎裂的问题，也让整体外观更流畅，没有突兀的棱角结构。

　　在安装边界的设计考量上，这款灯管的整体径向最大尺寸控制在常规螺口灯座的适配范围内，长度尺寸也匹配常见的台灯、吸顶灯、筒灯等灯具的内部安装空间，不会出现装入灯具后管体外露、或者和灯具内部其他部件产生干涉的问题。设计过程中需要重点平衡几个核心参数：一是放电管的总长度要匹配额定功率下的发光效率要求，长度不足会导致光效偏低、灯管温升过快，长度过长则会让整体尺寸超标，无法适配常规灯具；二是灯头与管体的连接强度要满足安装拧动时的扭矩要求，避免用户安装时用力过大导致灯头和管体脱落；三是管体的排布间距要合理，间距过小会导致工作过程中管体之间热量积聚，加快荧光粉老化速度，缩短灯管使用寿命，间距过大则会增大整体径向尺寸，无法适配小尺寸的灯具安装空间。

　　实际使用过程中，这类灯管的启动特性、工作温升、光衰速率都和结构设计直接相关，建模过程中需要准确还原每一处配合尺寸，尤其是螺口部分的牙型参数、管体的弯曲半径、封接位置的结构尺寸，这些细节直接决定了后续开模生产的成品能不能满足通用互换的要求，也直接影响产品实际使用的可靠性。比如螺口部分如果尺寸公差控制不当，就会出现拧入灯座后接触不良、或者卡滞无法拧到位的问题；管体弯曲半径如果过小，玻璃加工过程中容易出现壁厚不均、甚至开裂的问题，成品的良品率会大幅降低；灯头压接位置的结构如果设计不合理，长期使用后可能出现松动，导致电路接触不良，出现灯管闪烁的问题。
