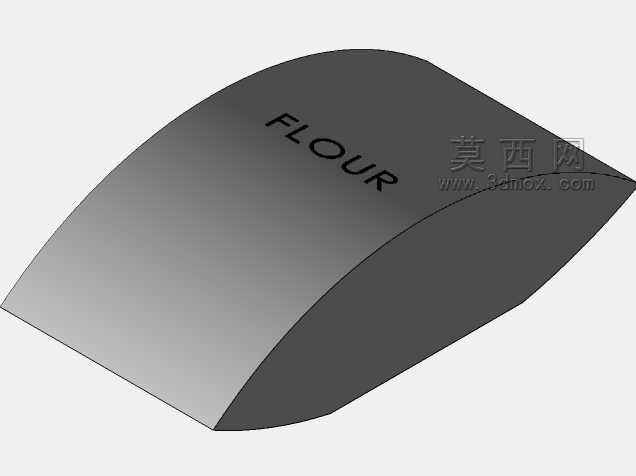

面粉盛装袋三维结构设计方案

　　在粉体物料包装领域，面粉这类食用粉体的盛装容器长期存在易漏粉、堆码易变形、取料后封口难的实际问题，本次设计的面粉盛装结构，完全围绕食用粉类的流通、存储、使用全流程场景做结构适配，没有多余的装饰性结构，所有曲面和折边都对应实际使用中的受力需求。从实际应用场景来看，这类盛装结构主要对接粮食加工终端的粉体灌装环节，适配从2.5kg到25kg不同规格的面粉灌装生产线，既可以配合半自动灌装机做人工套袋灌装，也能适配全自动给袋式包装机的取袋、开袋、灌装、封口工位动作，结构设计上预留了足够的封口边宽度，热封时不会因为袋身曲面起伏出现封边虚焊、漏粉的问题。

　　从功能特性层面看，整个袋身采用弧面过渡设计，没有传统平边纸袋灌装后出现的尖锐棱角，堆码时相邻袋身的弧面可以形成一定的贴合限位，多层堆码时不会出现边角硌破上层袋身的情况，同时弧面结构在灌装完成后，粉体在袋内的分布更均匀，不会出现传统平袋灌装后粉体集中在袋底导致袋身倾斜、站立不稳的问题。袋身正面预留的标识区域做了微凸的平面处理，印刷品牌、规格、生产日期等标识时不会因为袋身曲面出现印刷图案变形、文字模糊的问题，也方便后续流通环节的扫码识别操作。

　　设计思路上完全摒弃了传统软包装袋的纯平面片材折叠思路，先根据面粉的自然堆积角反推袋身充盈后的曲面弧度，再倒推空袋状态下的片材裁切轮廓，避免灌装后袋身出现局部过度拉伸导致的强度下降，同时在袋身两侧做了内折边处理，空袋状态下折边完全收合，整袋厚度不到2mm，极大降低了空袋存储和运输的空间占用，灌装后折边随粉体撑开自然展开，不需要额外的定型工序就能形成饱满的立体形态。袋口位置做了双层加厚的折边结构，既可以适配热封封口，也能适配扎带封口、缝线封口等不同的封口工艺，满足不同规模加工企业的设备适配需求，用户拆开使用后，加厚的袋口也能方便多次折叠封口，减少面粉受潮、落灰的风险。

　　从外形尺寸与安装边界来看，以常用的5kg规格为例，充盈状态下袋身总长度为320mm，宽度为200mm，最大厚度为120mm，袋口预留的封边宽度为15mm，两侧折边展开后的最大宽度为40mm，适配灌装机的袋仓尺寸时，空袋状态下的整体尺寸可以兼容现有绝大多数给袋式包装机的标准袋仓，不需要对现有设备的取袋吸盘、开袋机构做任何改造就能直接上线使用。堆码状态下，单袋的弧面最高点比传统平袋低8mm，相同堆码高度下可以多码放一层，提升仓储和物流环节的空间利用率，同时袋身底部的弧面做了微平处理，放置在平面上时接触面积达到整袋底面积的60%以上，不会轻易倾倒，在商超货架陈列时也能保持稳定的站立姿态，不需要额外的陈列辅助道具。

　　在结构强度的细节处理上，袋身所有折边位置都做了圆角过渡，没有直角应力集中点，灌装后粉体挤压袋身时，应力会沿着弧面均匀分散，不会在折边位置出现应力集中导致的袋身破裂，经过实际灌装测试，整袋从1.2m高度自由跌落至水泥地面，袋身没有出现破裂、漏粉的情况，完全满足粮食流通环节的装卸、运输强度要求。另外，整个结构没有额外的附加配件，完全依靠片材的折叠和曲面成型实现所有功能，生产时只需要按照裁切轮廓下料，经过折边、封边工序就能完成成品，生产工艺和现有软包装生产设备完全兼容，不需要新增额外的生产设备，不会提升生产端的成本压力。
