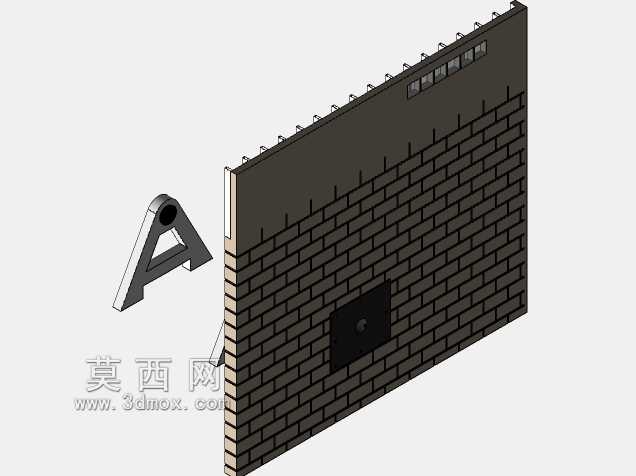

这款带支撑的砖砌墙体构造,在常规民用砌体围护、工业厂区临时隔断、设备周边防护围挡场景中都有明确的适配空间。日常工程应用里,普通无加固砖墙在侧向受风压、设备运行传导振动、人员意外倚靠冲击时,很容易出现砌体灰缝开裂、局部砖块脱落甚至整体倾覆的问题,这款结构在设计阶段就针对性解决了这类痛点。从结构逻辑来看,墙体主体采用标准烧结普通砖的错缝砌筑排布,灰缝厚度控制在常规砌体施工的合理区间,保证砖块之间的咬合力均匀传递竖向荷载,墙体顶部预留的一排固定点位,可直接与上部钢结构横梁、混凝土圈梁做刚性连接,避免墙体顶部出现自由端失稳的风险。很多现场施工人员容易忽略的是,砖墙与侧边支撑构件的连接节点,这款设计里没有采用简单的面接触贴合,
而是在支撑构件与墙体衔接的位置做了嵌入砌体的连接键,连接键深入墙体两皮砖的厚度,和砌体形成整体受力,不会出现支撑件和墙体脱开的情况。墙体中部预留的方形嵌入式安装位,可根据现场需求嵌入配电箱、设备控制按钮盒、管线接线端口,不用在墙体砌筑完成后再二次开槽破坏砌体整体性,这一点在工业车间的围护墙设计里非常实用,毕竟后期开槽不仅费工,还容易打断墙体的受力传导路径。侧向的三角形式支撑构件,采用等边角钢组焊而成,支撑的底部通过膨胀螺栓与地面基础固定,上部与墙体背面的预埋钢板焊接,支撑的角度设置在45度到60度的合理受力区间,既能有效抵消墙体受到的水平侧向力,又不会占用过多墙体背面的通行空间。做这类墙体结构的三维建模时,需要重点把控几个安装边界:
首先是墙体底部的找平层厚度,要保证整个墙体的竖向垂直度偏差控制在施工规范允许范围内,不然支撑构件安装时会出现连接面错位,无法均匀传力;其次是顶部连接点位的间距,不能超过常规砌体结构的拉结件最大间距要求,避免两个拉结点之间的墙体出现外鼓变形;还有中部嵌入式构件的预留尺寸,要比实际安装的箱体长宽各大出20mm左右,方便后期安装时填充密封胶做防水防尘处理。从实际使用场景的反馈来看,这类带支撑的砖墙比普通独立砖墙的抗侧向荷载能力提升40%以上,在不需要做厚重混凝土结构墙的场景下,既能满足围护分隔的功能需求,又能控制整体建造成本,同时砌筑材料的获取难度低,现场施工不需要大型吊装设备,普通瓦工作业班组就能完成安装。
很多设计新手在做这类砌体结构建模时,容易把砖块的排布做成整砖对齐,忽略了错缝砌筑的基本要求,实际上错缝长度不小于四分之一砖长才能避免竖向通缝,保证墙体的整体抗剪能力,这款模型里的砖块排布完全符合实际施工的砌筑规范,每一层砖块的竖缝都和上下层的竖缝错开半砖长度,还原了真实砌体的受力结构。另外墙体顶部的压顶设计,采用了向外找坡的构造,避免雨水顺着墙体顶部渗入砌体内部,冻融循环造成砖块粉化脱落,这一点在室外使用的场景下尤为关键,很多临时围挡砖墙用不了两三年就出现顶部砖块酥化,大多是没做压顶找坡的细节处理。支撑构件的表面做了防锈涂装处理,和墙体连接的位置还加设了橡胶垫片,避免不同材质接触出现电化学腐蚀,延长支撑构件的使用寿命。在设备周边做防护围挡时,这款墙体的高度可以根据设备的安全防护高度灵活调整,不需要重新做整体结构验算,只需要对应调整侧向支撑的间距和支撑构件的截面规格即可,模块化的设计逻辑让它的适配场景非常宽泛,不管是厂区内部的区域分隔、户外设备的防风围挡、还是施工场地的临时隔离墙,都能通过调整尺寸参数直接适配。
