小型立式柴火炉具三维结构设计

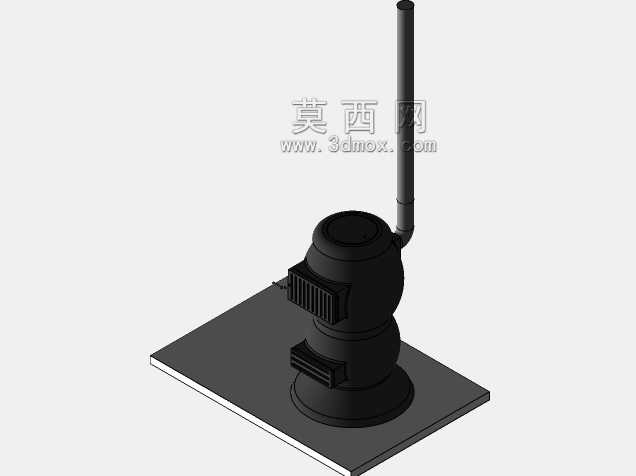

　　这款小型立式柴火炉的三维结构设计，首先要考虑的是户外露营、偏远乡村临时炊事取暖这类实际使用场景的需求，这类场景往往没有稳定的燃气、电力供应，需要依靠固体生物质燃料完成加热作业，所以整个结构的紧凑性、燃料适应性是设计初期最先敲定的核心方向。从结构布局来看，炉体采用下粗上收的鼓形立式腔体，底部预留的平底安装座可以直接放置在平整的硬质地面、石板或者简易金属台面上，不需要额外做复杂的固定结构，安装边界只需要保证周边预留15厘米以上的散热间隙，避免炉体高温引燃周边易燃物即可，整体占地尺寸控制在40厘米见方以内，加上向上延伸的排烟管总高度不超过1.2米，不管是临时搭建的户外营地棚子，还是乡村临时搭建的炊事棚都能适配，不会出现尺寸超限无法放置的问题。

　　功能设计上，炉体下部设置了两个独立的通风调节口，靠前的下部开口是清灰口同时兼顾一次进风调节，通过开合挡板的开度可以控制进入炉腔底部的空气量，直接调整柴火的燃烧强度，侧面靠上的格栅状开口是二次补风口，引入的空气可以在炉腔上部和未完全燃烧的挥发分混合，提升燃烧效率减少烟气排放，这种分层进风的结构是民用固体燃料炉具里经过大量实际验证的成熟方案，建模的时候特意把两个风口的挡板做了可转动的配合结构，还原实际使用时的调节功能。炉体顶部的圆形平面是加热工作面，可以直接放置烧水壶、炒锅等常见炊事器具，工作面和炉腔之间做了3毫米的壁厚设计，保证受热均匀的同时有足够的结构强度，不会因为长期高温灼烧出现变形。向上延伸的排烟管采用弯管转接结构，从炉体侧上方引出，避免排烟管正对着加热区影响炊事操作，排烟管的接口做了标准的插接配合结构，实际生产时可以根据使用场景延长排烟管长度，把烟气导出到室外，避免室内一氧化碳积聚。

　　建模过程中，所有钣金件的折弯圆角、焊接预留边都按照实际钣金加工的工艺要求做了还原，炉体和底座之间的连接结构考虑了长期高温下的热胀冷缩余量，没有做完全刚性的锁死连接，预留了微小的活动间隙，避免长期高温使用后焊缝因为热应力开裂。炉体表面的散热格栅结构除了辅助二次进风之外，还能增加炉体的散热面积，在取暖场景下可以提升周边的热辐射效率，兼顾炊事和取暖两个核心用途。整个结构没有复杂的异形曲面，所有零部件都可以通过常规的钣金切割、折弯、焊接工艺加工完成，不需要开模，适合小批量生产或者手工自制，零件之间的装配关系清晰，没有出现干涉问题，转动件的配合间隙都按照常温下的装配公差做了预留，考虑到金属受热膨胀的特性，配合间隙比常规常温装配的零件稍大，避免高温下出现卡滞无法调节风门的问题。

　　实际使用时，燃料可以选用干燥的木柴、树枝、成型生物质颗粒等常见固体燃料，对燃料的尺寸要求不高，只要能放进炉腔即可，一次添加燃料可以持续燃烧40分钟以上，不需要频繁添料，风门调节到最大开度时炉顶温度可以达到500摄氏度以上，完全满足烧水煮饭的需求，风门调小后可以实现慢速闷烧，持续向外辐射热量满足小空间取暖需求。整个结构没有易损的电子元器件，所有部件都是金属材质，耐用性强，即使在户外潮湿、多尘的环境下也不容易损坏，维护只需要定期清理炉腔内的积灰、检查排烟管是否通畅即可，维护成本极低。建模的时候特意还原了炉体底部的积灰腔结构，燃烧后的灰烬会直接落到下部的积灰区域，不需要在燃烧过程中频繁清理，等使用结束炉体冷却后再统一清灰即可，使用过程更加便捷。
