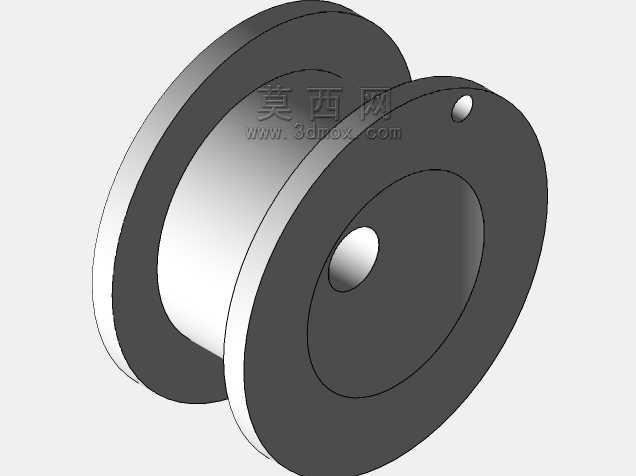

双法兰带定位孔导向滚轮结构设计

项目分类:通用机械零部件 发布时间:2021-11-04 ID:367645
  • 双法兰带定位孔导向滚轮结构设计

  这类双法兰结构的导向滚轮,在轻工输送线、纺织机械导纱系统、小型仓储分拣设备的导向工位上应用十分普遍,日常选型时经常会碰到需要匹配窄幅导轨、软质传动带的工况,这种带双侧挡边的结构刚好能避免运行过程中出现的带体跑偏、导轨脱槽问题。从结构细节来看,滚轮主体采用中间内凹的轮槽设计,轮槽的圆弧过渡面做了等壁厚处理,不管是配用圆截面的传动绳、三角带,还是直接在圆柱导轨上做滚动支撑,都能保证接触应力均匀分布,不会出现局部应力集中导致的轮面过早磨损。两侧的法兰挡边高度经过匹配计算,刚好高出轮槽基准面2到3毫米,既不会因为挡边过高增加不必要的转动惯量,也能在出现小幅横向窜动时提供足够的限位余量,避免运动件从轮槽中脱出。

  轮体两端面上加工的两个对称定位小孔,并非用于安装固定,而是在装配阶段配合工装销钉完成轮体与内嵌轴承的压装对位,避免压装过程中轮体出现偏斜,保证轴承内圈与轮体安装孔的同轴度,压装完成后这两个孔也可作为后期维护时的拆卸着力点,方便使用拉马时均匀施力,不会损伤轮面和轴承配合面。设计这类滚轮的时候,首先要确认的是安装边界的尺寸限制:轮体的总宽度需要比配套导轨或者传动带的宽度大出3到5毫米的间隙,避免运行过程中法兰侧面与机架发生剐蹭;中心安装孔的尺寸要匹配所选轴承的外圈公差,一般采用基轴制过渡配合,既保证轴承外圈不会在轮体内发生打滑转动,也不会因为过盈量太大导致轴承游隙变小,出现转动卡滞的问题。轮槽的表面粗糙度需要控制在Ra1.6到Ra3.

  2之间,太粗糙会加速配套传动件的磨损,太光滑则容易出现传动打滑的问题,尤其是在依靠摩擦力传递动力的工况下,这个粗糙度区间能兼顾耐磨性能和摩擦系数要求。在实际使用场景中,如果是用于纺织机械的导纱工位,轮体一般会选用硬质阳极氧化的铝合金材质,降低自身重量的同时提升表面耐磨度,避免纱线在高速滑动过程中被轮面毛刺勾断;如果是用于输送线的导轨导向工位,则会选用45号钢调质处理,轮面做高频淬火,硬度达到HRC40到45,能够承受更大的径向载荷,适配较重的输送托盘往复运动。需要注意的是,这类滚轮的安装轴需要做轴向定位,一般在轴端加装轴用挡圈或者锁紧螺母,限制滚轮的轴向窜动量在0.1毫米以内,窜动量过大会导致法兰与导轨侧面持续摩擦,增加运行阻力,

  窜动量太小则会因为加工累积误差导致轮体转动卡滞。另外轮体的动平衡等级不需要太高,毕竟这类滚轮大多应用在中低速运行工况,只要静平衡满足要求就不会出现明显的振动,不需要额外做动平衡校正,能有效控制加工成本。在三维建模过程中,轮槽的曲面需要做连续曲率处理,不能出现折线拼接的情况,否则在后续工程图导出或者数控加工编程时,会出现刀路轨迹不连续的问题,加工出来的轮面会有接刀痕,影响实际使用效果。两侧法兰的外边缘做了小尺寸的倒角处理,一方面是去除加工毛刺,避免装配时划伤操作人员,另一方面也能在传动带或者导轨出现小幅偏斜时,起到导向导入的作用,不会因为直角边缘的硬接触导致运动件出现卡滞。
