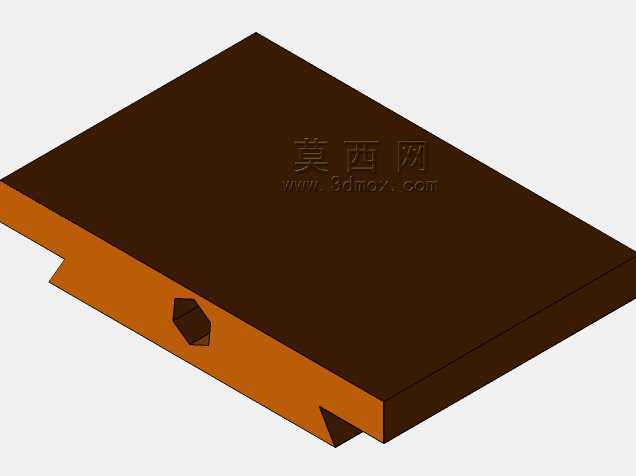

燕尾式滑动导轨机械结构设计

　　燕尾滑轨作为机械传动系统中经典的直线导向部件，在各类需要精准直线往复运动的设备场景中有着不可替代的应用价值，从普通的机床进给工作台、工装夹具的滑移定位，到小型精密检测设备的位移调节机构，再到非标自动化设备的工位切换导向结构，都能见到这类导轨结构的身影。不同于常见的矩形导轨、滚珠直线导轨，燕尾结构依靠自身的梯形截面咬合特性，能够在单方向安装的前提下同时承受垂直方向、侧向的倾覆力矩，不需要额外加装压块或者辅助导向轮就能实现稳定的导向约束，这一特性让它在安装空间受限、需要紧凑结构布局的设备设计中格外受结构工程师青睐。

　　从实际功能特性来看，燕尾滑轨的导向接触面为两个呈一定倾角的斜面对，配合面的接触面积远大于同规格的圆柱导杆导向结构，因此在承受重载冲击的工况下，单位面积的接触压强更低，长期运行的磨损量更可控，只要定期做好接触面的润滑维护，就能长期保持稳定的导向精度，不会轻易出现运行卡滞、间隙超差的问题。很多老式的普通车床横向进给拖板、铣床的工作台升降导向结构，都采用这类燕尾导轨设计，即便经过二三十年的车间重载使用，只要通过塞铁调整配合间隙，依然能满足普通金属切削的加工精度要求，足以见得这类结构的可靠性。

　　在进行这类燕尾滑轨的三维结构设计时，首先要明确设备的运行行程、负载大小以及安装空间边界，先确定导轨的总长度、滑块的配合长度，通常滑块的配合长度不能小于导轨宽度的1.2倍，避免滑块运行到行程末端时出现翘头、卡滞的问题。燕尾斜面的倾角选择是设计中的核心要点，常规工况下多选用55度或者60度的倾角，倾角越小，导轨的自锁性能越好，配合面的接触刚度越高，但相应的滑动摩擦力也会更大，手动调节的操作力会随之提升；倾角越大，滑动阻力越小，但导向的约束能力会下降，容易在侧向冲击下出现配合脱开的风险，需要根据实际的驱动方式、负载特性来匹配对应的倾角参数。

　　设计过程中还要预留间隙调整的结构空间，通常会在燕尾滑块的其中一个斜面上加装可调节的塞铁结构，通过紧定螺钉推动塞铁微量位移，来补偿长期运行磨损后产生的配合间隙，保证导轨运行的精度稳定性。导轨的安装基准面需要设计成统一的平面定位结构，保证导轨安装后直线度误差控制在设备要求的精度范围内，同时要在导轨的非配合面设计润滑油槽或者注油孔，方便日常维护时将润滑脂导入配合接触面，减少金属面直接摩擦带来的磨损。

　　从安装边界来看，这类燕尾滑轨的安装固定通常采用沉头螺钉锁紧的方式，在导轨本体上设计均匀分布的沉头孔，安装时先将导轨基准面与设备安装基面贴合，打表校正导轨的直线度后再逐一锁紧螺钉，避免安装时产生内应力导致导轨变形。滑块部分则需要根据实际连接的部件设计对应的安装螺纹孔或者定位销孔，保证负载部件与滑块连接的刚性，避免连接松动带来的运行误差。在一些需要频繁拆装的设备场景中，还可以在燕尾导轨的两端设计限位挡块结构，防止滑块在运行超程时从导轨端部滑脱，造成设备损坏或者安全隐患。

　　不同于滚动导轨的低摩擦特性，燕尾滑动导轨的阻尼特性更好，在切削加工这类存在振动的工况下，能够有效吸收切削过程产生的振动，提升加工过程的稳定性，不会像滚动导轨那样因为阻尼过小容易出现切削振纹。当然这类结构也存在一定的应用局限，因为是金属面直接滑动摩擦，运行速度不能过高，通常适用于每分钟10米以内的低速运动场景，高速运行下会出现磨损加剧、温升过高的问题，因此在进行设备选型时，需要结合实际的运行速度、负载大小、精度要求综合判断是否选用这类导轨结构，不能盲目套用结构方案。
