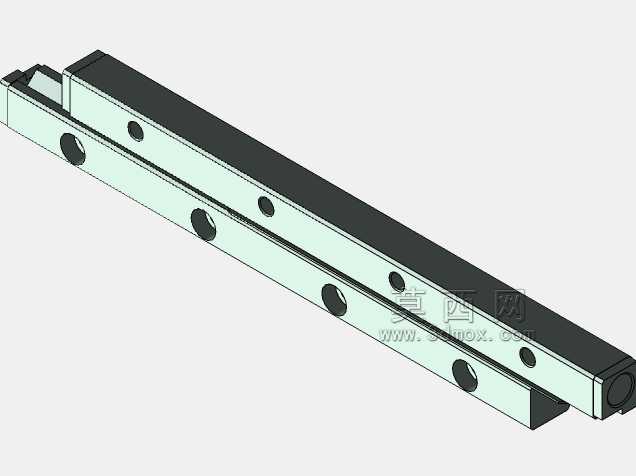

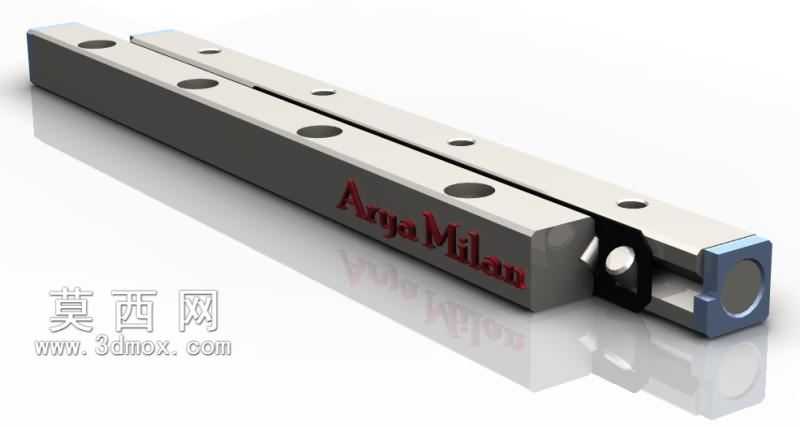

高刚性交叉滚柱直线导轨结构设计

项目分类:导轨 发布时间:2021-11-04 ID:368491
  • 高刚性交叉滚柱直线导轨结构设计
  • 高刚性交叉滚柱直线导轨结构设计

  在精密位移导向场景中,这类交叉滚柱导轨的应用覆盖了从光学检测设备调焦机构、半导体晶圆搬运滑台、精密磨床进给单元到医疗检测仪器样本移动平台的多个领域,区别于常规滚珠直线导轨,其滚柱采用90度V型槽交叉排列的结构,单根滚柱同时参与两个方向的载荷承载,在相同安装截面尺寸下,额定载荷比同规格滚珠导轨高出3-4倍,同时能将滚动体的差动滑动量控制在极低水平,避免低速运行时的爬行问题。从结构设计逻辑来看,导轨条采用分体式对称V型滚道设计,两根平行导轨条的V型面相对布置,滚柱保持架将圆柱滚柱按相邻滚柱轴线垂直交叉的方式排布,每颗滚柱在滚道内做纯滚动运动,滚柱与滚道的接触为线接触,相比滚珠的点接触形式,接触变形量更小,刚性表现更优,在承受倾覆力矩时,

  接触应力分布更均匀,不会出现局部应力集中导致的滚道压痕问题。安装边界方面,这类导轨的安装基面通常需要加工出与导轨底面贴合的基准面,导轨条上预制的沉头安装孔可直接通过内六角螺钉固定在设备基座上,安装时需要保证两根导轨的平行度公差控制在0.02mm/1000mm以内,V型滚道的等高公差不超过0.01mm,避免额外安装应力导致的运行阻力增大、精度衰减问题。导轨的行程由保持架的长度和导轨条的有效滚道长度共同决定,选型时需要预留保持架极限位置的安全余量,避免滑台运行到行程端点时保持架脱出滚道。实际使用中,这类导轨的预紧力可通过调整两根导轨条的安装间距来实现,轻预紧等级适用于检测类低载荷、高灵敏度需求的场景,

  中预紧等级适用于金属切削进给这类有断续切削载荷的场景,重预紧则用于高刚性、大冲击载荷的冲压设备送料机构。滚道表面通常采用高频淬火热处理,硬度达到HRC58-62,淬硬层深度不小于1.5mm,保证长期往复运行下的耐磨性能,导轨基体采用轴承钢材质,经低温时效处理消除内应力,避免长期使用后的尺寸变形。保持架采用工程塑料或铜合金材质,既能对滚柱起到均匀分隔的作用,也能在运行时留存少量润滑脂,延长维护周期,相比金属保持架,工程塑料保持架的运行噪音更低,适合对噪音控制有要求的实验室检测设备。在滑台连接设计上,与导轨配合的滑动座同样采用对称V型结构,与导轨滚道完全贴合,滑动座上可根据安装需求加工不同规格的螺纹孔、定位销孔,直接连接负载部件,

  不需要额外的转接板,能进一步压缩整个导向机构的安装高度,适合结构紧凑的小型精密设备。不同于滚珠导轨需要配套滚珠返向器的结构,交叉滚柱导轨没有返向循环部件,运行时不会出现滚珠通过返向器时的振动脉冲,运动平稳性更优,在微米级进给的场景下,能实现均匀的微位移输出,不会出现卡顿、跳步的问题。日常维护时,只需要定期在V型滚道表面涂抹少量锂基润滑脂即可,不需要复杂的润滑管路设计,维护成本远低于静压导轨、气浮导轨这类高精度导向方案,同时其抗污染能力优于气浮导轨,在普通工业车间环境下也能稳定运行,不需要额外的防尘密封罩配套,当然在多粉尘的铸造、打磨场景下,还是建议在导轨两端加装柔性防尘刮片,避免硬质颗粒进入滚道造成滚柱和滚道的划伤。从受力特性来看,这类导轨可以同时承受垂直方向、水平方向的径向载荷,以及一定的倾覆力矩,在单根导轨使用时就能实现双向导向,部分空间受限的场景下甚至可以单根导轨搭配平面止推结构使用,进一步节省安装空间,而常规滚珠导轨通常需要两根平行安装才能承受倾覆力矩,在空间紧凑的小型设备结构设计中,交叉滚柱导轨的布局灵活性优势十分明显。
