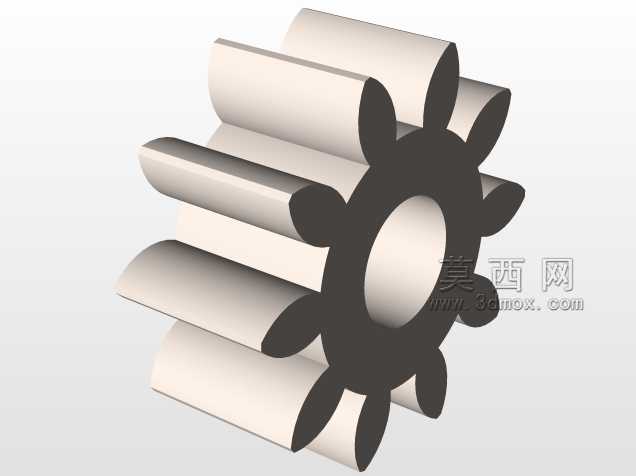

传动系统用直齿圆柱排挡齿轮结构

　　在手动变速传动系统的动力传递链路中，这类直齿圆柱齿轮是排挡换挡机构里的核心啮合零件，主要承担不同速比下的动力切换与扭矩传递作用，常见于中小功率的手动变速器、机床进给变速单元以及轻工设备的挡位切换结构中。从实际工况来看，这类齿轮工作时需要承受换挡过程中的瞬时冲击载荷，以及稳定传动时的周向扭矩，因此齿部的形位公差、齿面硬度都有明确的工程要求，建模过程中需要严格把控齿廓的渐开线精度，避免啮合时出现卡滞、异响或者过早磨损的问题。

　　设计这类齿轮时，首先要匹配安装轴的孔径尺寸，确定轮毂的厚度与内孔的配合公差，通常内孔会采用过渡配合的公差带，保证和传动轴之间无相对滑动，同时轮毂端面会预留卡环槽或者键槽的安装位置，限制齿轮的轴向窜动。齿宽的设定需要结合传递的扭矩大小核算，齿宽过窄会导致单位齿面载荷过大，加速齿面磨损甚至出现断齿风险，齿宽过宽则会增加加工难度，同时容易因为轴的挠曲变形出现齿向载荷分布不均的问题。齿顶圆、齿根圆的尺寸需要严格按照渐开线圆柱齿轮的标准参数推导，齿根部分会做圆角过渡处理，降低应力集中系数，提升齿轮的抗弯曲疲劳强度。

　　从安装边界来看，这类齿轮的轴向安装空间需要预留出换挡滑移的行程余量，相邻挡位齿轮之间需要设置同步器的安装位置，因此齿轮的轮毂长度不能超出相邻零件的安装间隙，齿顶圆和变速器壳体内壁之间需要保留足够的安全间隙，避免转动时出现剐蹭。在实际装配场景中，这类齿轮通常和花键轴配合，能够沿轴向滑动实现不同齿组的啮合切换，因此齿端会做倒角处理，方便换挡时齿面顺利导入啮合，减少换挡打齿的概率。

　　建模过程中，齿廓的生成是核心环节，需要先确定模数、齿数、压力角这些基础参数，通过渐开线方程生成精准的齿廓曲线，再通过阵列完成全部轮齿的构建，轮齿和轮毂的连接部分需要做平滑过渡，避免建模时出现尖锐棱角导致后续有限元分析时出现应力奇异的问题。实际生产中这类齿轮通常采用20CrMnTi材质做渗碳淬火处理，齿面硬度可以达到HRC58-62，芯部保持足够的韧性，能够承受换挡时的冲击载荷，齿面的粗糙度需要控制在Ra1.6以下，降低啮合过程中的摩擦损耗，提升传动效率。

　　在设备运行过程中，这类齿轮的啮合精度直接影响变速机构的换挡平顺性，齿距累积误差、齿向误差超差都会导致传动时出现噪音、振动，甚至出现跳挡、脱挡的故障，因此建模时需要严格按照公差要求做参数化设计，方便后续根据实际装配间隙做参数调整。不同于斜齿圆柱齿轮，直齿轮在啮合时不存在轴向力，对支撑轴承的轴向承载要求更低，结构更简单，加工成本也更可控，非常适合用在需要频繁换挡、传动路径简洁的变速结构中，在小型农机、手动操作的机床进给箱、通用机械的变速单元中都有广泛的应用场景。
