田宫单齿减速齿轮箱结构设计

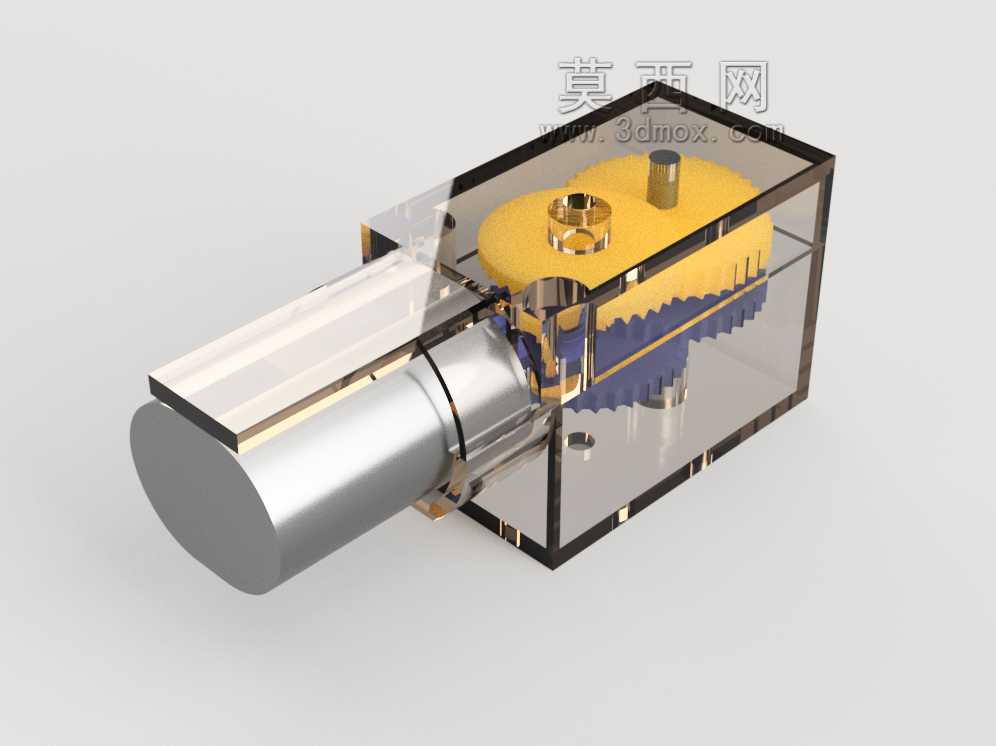

在小型桌面级传动机构、模型动力改装、微型实验装置的搭建场景里，这类单齿结构的减速齿轮箱是非常常见的动力适配部件，很多做小型智能小车、动态模型、桌面演示装置的结构工程师，在做动力端匹配的时候，都会优先考虑这类结构紧凑的减速单元。不同于常规多行星轮或者多级平行轴减速箱，这款单齿齿轮箱的设计思路非常明确，就是在极小的安装空间内实现大减速比的动力输出，同时尽可能压缩整体体积，适配小功率直流驱动电机的安装接口。从结构布局来看，驱动电机的输出轴直接伸入箱体内，与第一级的大直径黄色传动齿轮啮合，单齿的啮合设计让传动路径被大幅缩短，不需要额外的中间过渡齿轮来分担传动比，整个箱体的内部空间被完全利用，没有多余的冗余腔体。箱体采用半透明的封装设计，在实际应用中既可以直观观察内部齿轮的啮合状态，方便调试阶段排查卡滞、啮合间隙过大的问题，同时硬质的透明壳体也能提供足够的结构支撑，保证齿轮轴的安装定位精度，避免长期运行后轴系偏移导致的传动效率下降。在安装边界上，这款齿轮箱的电机安装端采用同轴对接结构，电机轴直接插入齿轮的中心定位孔，不需要额外的联轴器来补偿同轴度误差，对安装面的加工精度要求更低，普通的亚克力或者3D打印安装板都可以直接固定，箱体侧面的固定孔位间距适配常规的微型电机安装标准，不需要单独定制安装支架。输出端的轴伸长度经过优化，既可以直接安装橡胶车轮、同步带轮这类负载部件，也可以通过额外的轴套连接更长的输出轴，适配不同的安装距离需求。从功能特性来看，单齿啮合的结构虽然传动比不如多级减速箱大，但是传动效率更高，齿轮之间的摩擦损耗更小，在小功率驱动场景下，电池的续航表现会比同减速比的多级齿轮箱更好，同时因为零件数量少，整体的装配难度更低，批量生产的时候装配工时更短，故障率也更低。在实际选型的时候，需要注意输入轴的转速上限，因为单齿啮合的接触应力比多齿啮合更高，过高的输入转速会加速齿轮齿面的磨损，缩短使用寿命，一般适配每分钟一万转以内的微型直流电机是比较合理的区间。设计这类齿轮箱的时候，齿轮的齿形修形是非常关键的环节，因为单齿啮合的重合度低，如果齿形没有做合适的修缘处理，高速运转的时候会出现比较明显的啮合冲击，带来噪音和振动，所以在建模阶段就要把齿顶的修缘量、齿侧间隙都预留合适，既要保证传动的时候没有背隙导致的输出空程，也要避免间隙过小导致的运转卡滞。箱体的密封设计也做了简化，因为这类微型齿轮箱大多应用在干燥无粉尘的室内场景，不需要做IP防护等级的密封，上下壳体之间采用卡扣或者小螺丝固定即可，既方便后期拆开维护更换磨损的齿轮，也能控制整体的重量。在实际的项目应用中，这类齿轮箱经常被用在小型教育机器人的行走驱动、动态建筑模型的动力传动、桌面自动化小装置的动力输出端，因为体积小巧，安装灵活，不需要复杂的安装固定结构，很多做快速原型验证的工程师都会用这类结构来做动力端的方案验证，不需要从零开始设计减速机构，大幅缩短原型开发的周期。建模的时候要注意齿轮的中心距公差，因为箱体是一体式的定位结构，中心距的偏差会直接影响齿轮的啮合间隙，一般中心距的公差要控制在0.02mm以内，才能保证齿轮运转顺畅，没有过大的背隙。输出轴的定位采用铜套或者微型轴承支撑，根据负载大小选择不同的支撑方式，如果是径向负载比较大的场景，比如直接驱动车轮行走，就要选用微型滚珠轴承来降低轴的转动阻力，同时提升径向承载能力，如果是轻负载的演示场景，用自润滑铜套就可以满足需求，还能进一步降低成本。齿轮的材质选择上，传动齿轮一般采用POM或者尼龙材质，自润滑性能好，不需要额外添加润滑脂就能长期顺畅运转，也不会出现金属齿轮啮合的高频噪音，非常适合对噪音有要求的桌面应用场景。
