适配PSVR的平面安装式摄像机固定支架

　　在VR体感交互设备的家用、小型体验店部署场景中，体感摄像头的安装稳定性、角度调节自由度一直是影响定位精度的核心因素，原厂附带的简易支架往往存在夹持范围有限、长期使用易松脱、走线杂乱的问题，这款定制化的摄像机固定支架正是针对这类痛点完成的结构设计。从实际使用场景出发，这款支架采用平面安装的固定逻辑，可通过螺丝紧固或者背胶粘接的方式固定在桌面、墙面、电视顶部边框等平整硬质表面，相比原厂夹装式结构，不会因为台面厚度、边框弧度的限制出现装夹不稳的情况，也避免了夹装结构长期受力对家具、显示设备边框造成的压痕损伤。结构功能层面，支架上部设置了与摄像机底座匹配的卡接接口，下部通过两个对称的支撑臂连接安装基座，支撑臂与基座之间预留了旋转阻尼间隙，

　　安装完成后摄像头可沿水平、俯仰两个维度自由调整角度，覆盖体感交互所需的全视场捕捉范围，调整到位后依靠结构间的静摩擦力保持姿态稳定，不会因为设备运行的轻微震动、日常触碰出现角度偏移。设计过程中重点考量了走线合理性，在支架与摄像机连接的位置专门预留了导线间隙，摄像头的供电线、信号线可顺着支撑臂的侧边排布，不会因为旋转调节出现线缆弯折、拉扯的情况，也避免了线缆悬垂遮挡摄像头捕捉视野的问题。从安装边界尺寸来看，整个支架的横向跨度控制在60mm以内，纵向安装高度不超过40mm，安装后不会过多突出安装平面，整体占用空间极小，不会对周边其他设备的摆放造成干涉；支撑臂采用对称式的受力结构，两个支撑点均匀承载摄像头的重量，

　　长期使用不会出现单侧受力变形、结构疲劳断裂的问题。材质适配层面，结构设计预留了均匀的壁厚，不管是采用3D打印的PLA、ABS材质制作手板验证，还是采用注塑工艺批量生产，都能保证结构强度满足使用要求，卡接位置的尺寸公差控制在0.2mm以内，既能保证摄像机安装时的卡接顺畅，又不会出现配合间隙过大导致的晃动问题。在实际调试过程中，这款支架的旋转阻尼经过结构优化，不需要额外加装阻尼转轴零件，依靠塑料件本身的弹性变形提供合适的转动力矩，既不会因为力矩过大导致角度调节费力，也不会因为力矩过小无法保持调整后的姿态，减少了额外零件的使用，降低了整体的制造成本和装配复杂度。针对VR使用场景中摄像头需要长时间保持固定姿态的需求，

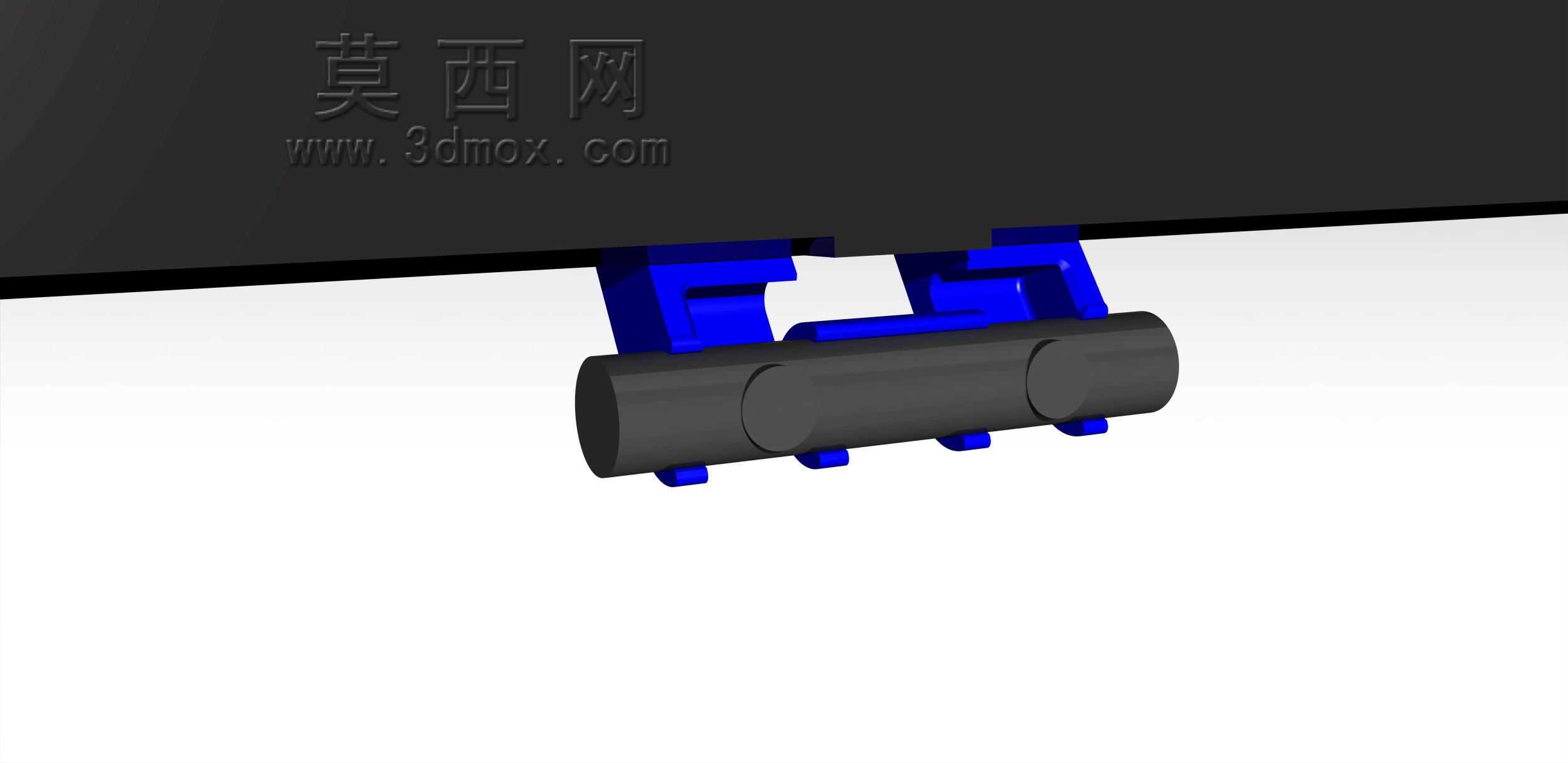

　　支架的安装基座底部设计了整块的贴合平面，不管是采用螺丝穿孔固定还是双面胶粘接，都能保证足够的接触面积，粘接固定时的抗剪切强度完全可以承载摄像头本身的重量，即使在频繁调整角度的使用强度下，也不会出现基座脱落的情况。另外，结构设计中规避了所有的尖锐棱角，所有外露的边都做了R1以上的圆角处理，日常安装、调整角度的过程中不会划伤手部，也不会刮伤摄像头的外壳漆面。从结构合理性来看，整个支架没有复杂的曲面结构，建模过程中所有的加强筋、连接位置都做了均匀的壁厚过渡，不会出现注塑生产时的缩痕、填充不满等工艺问题，也降低了3D打印时的支撑用量，打印完成后只需要简单去除支撑毛刺就可以直接装配使用，不需要额外的后处理工序。在实际使用测试中，这款支架安装在电视顶部边框位置时，摄像头的高度刚好覆盖玩家站立、坐姿两种使用状态的捕捉范围，角度调节时不会被电视边框遮挡视野，预留的走线间隙可以让线缆顺着电视背面排布，保持整体布置的整洁性，相比原厂支架的安装局限性，这款支架可以适配更多的安装场景，不管是家庭客厅的娱乐使用，还是小型VR体验店的多机位部署，都能满足稳定固定、灵活调节的使用需求。
