卡通宇航员形象Q版格里姆博特手办设计

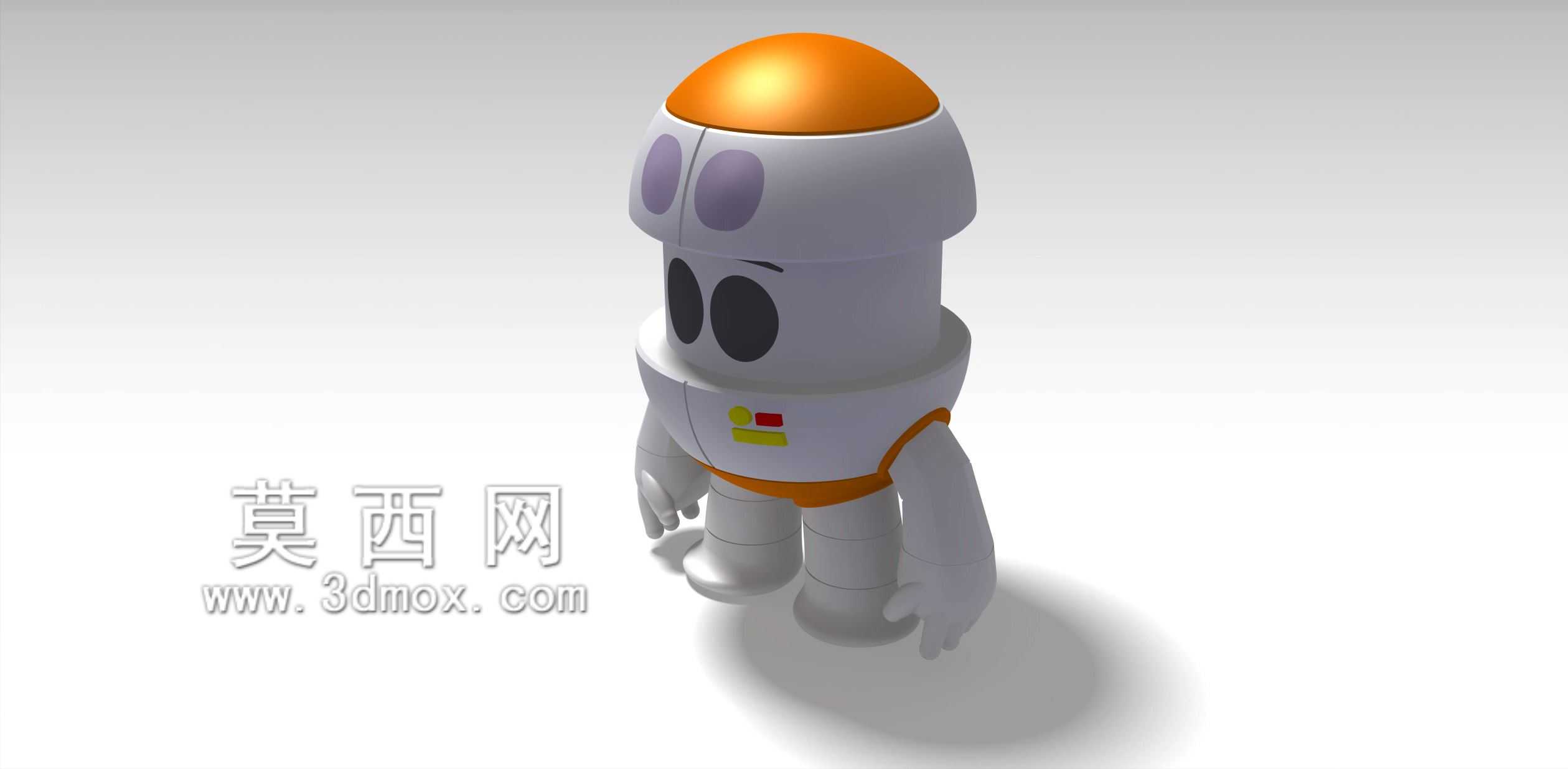

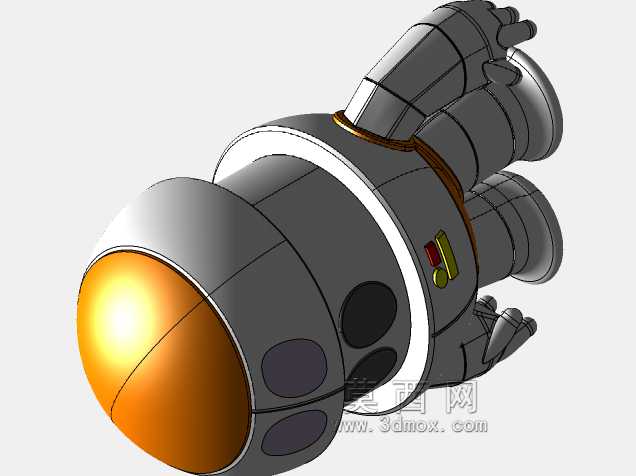

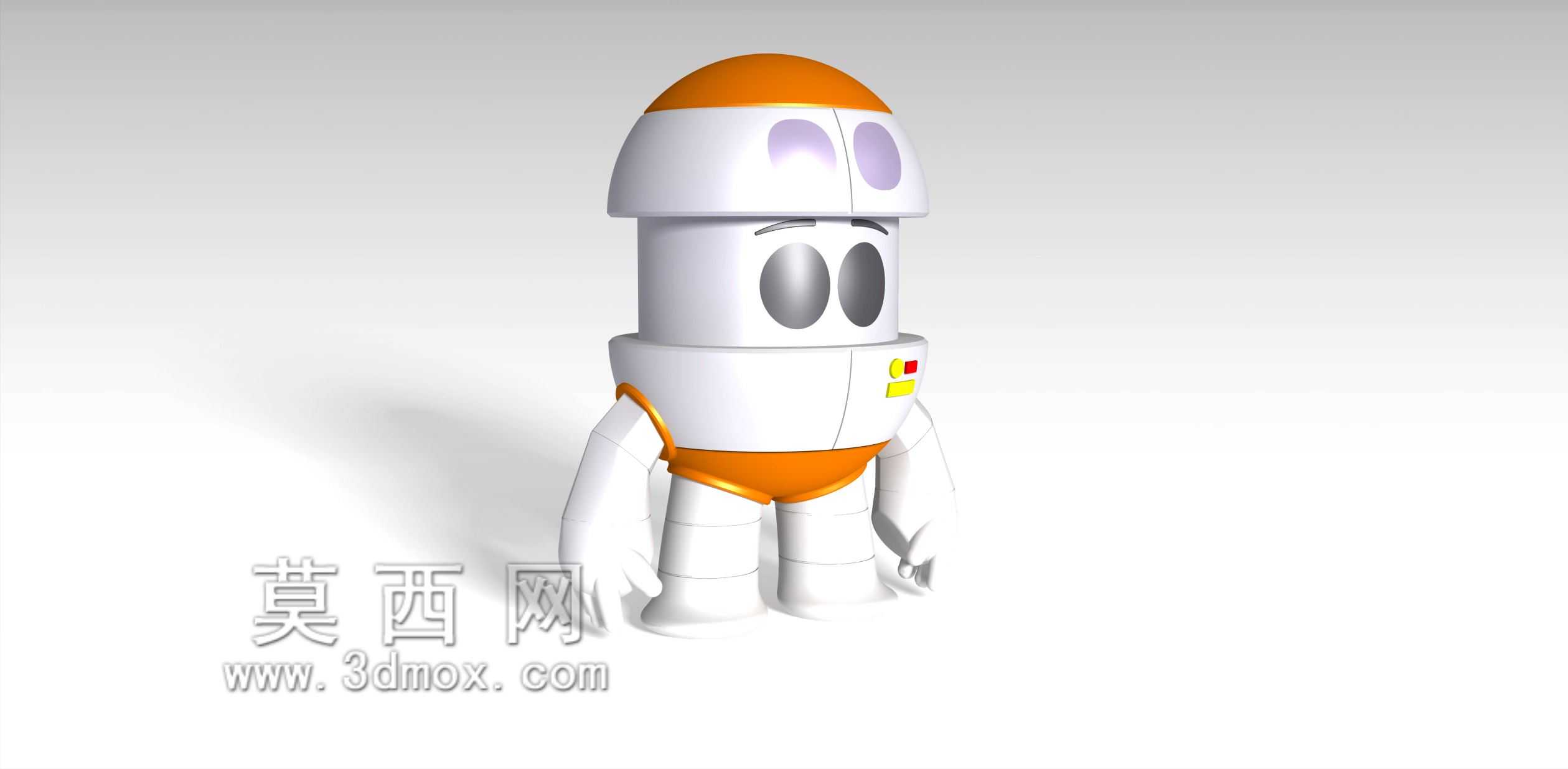

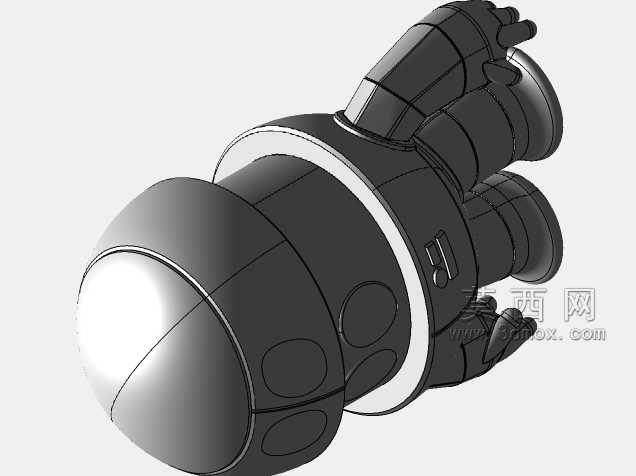

　　这款Q版卡通人偶的三维结构设计，核心面向潮玩手办、儿童益智玩具的实体开模与3D打印落地场景，在结构拆分阶段就充分考虑了小尺寸摆件的装配公差与把玩安全性。整体造型采用圆润无锐角的曲面过渡，所有外轮廓棱边均做了R2以上的圆角处理，完全符合玩具类产品的安全设计规范，避免儿童把玩过程中出现划伤风险。头部结构采用半球形顶罩与柱形主体的拼接设计，顶罩部分单独拆分，可适配不同配色的喷涂工艺需求，面部的观察窗造型采用下沉式曲面凹槽设计，既可以通过移印实现图案效果，也可以嵌入透明亚克力件提升质感，眼部的两个大尺寸圆形造型做了0.8mm的深度下沉，印刷时能够精准定位，避免图案偏移。躯干部分做了分段式的结构设计，腰部预留了0.5mm的装配间隙，

　　可实现小角度的转动功能，满足把玩时的姿态调整需求，胸前的标识区域做了浅浮雕结构，凸起高度控制在0.3mm，既能够保证喷涂分色时的边界清晰，又不会因为凸起过高影响整体造型的流畅度。手臂与躯干的连接采用球头关节结构，球头直径设计为6mm，配合对应的球窝结构，能够实现前后摆动、小角度旋转的活动度，关节的阻尼感通过配合公差控制，既不会因为过松导致姿态无法保持，也不会因为过紧导致把玩时出现断裂风险。腿部结构采用三段式柱形拼接，每段之间预留0.3mm的装配间隙，底部的脚掌做了平面化处理，配合整体重心位置的调校，能够保证人偶直立放置时的稳定性，不需要额外的支撑底座就可以平稳站立在平整台面上。在建模过程中，所有拆分零件的拔模角度均控制在1.

　　5度以上，完全适配注塑开模的工艺要求，不需要后续额外做拔模处理就可以直接用于模具设计，拆分的st零件单独保留了装配基准面，组装时可以通过基准面快速定位，减少装配时的调整工作量。整体造型的比例控制严格遵循四分之一规格的手办尺寸规范，总高度控制在120mm左右，所有零件的壁厚均控制在1.8-2.2mm之间，既保证了零件的结构强度，不会因为壁厚过薄导致注塑时出现缺胶、变形问题，也不会因为壁厚过厚导致出现缩痕、重量过大的问题。曲面建模阶段全程保持G2连续，所有过渡面没有出现褶皱、尖角、曲率突变的问题，渲染输出时能够实现流畅的光影过渡效果，不管是用于产品宣传渲染，还是用于后续的光固化3D打印打样，都能够完美还原造型的圆润质感。

　　针对不同的生产场景，模型同时适配两种落地路径：面向批量注塑生产的场景，所有零件的分型面均设置在造型的视觉非核心区域，合模线位置隐蔽，后续打磨处理的工作量极小；面向个人玩家3D打印的场景，零件拆分后最大尺寸不超过100mm，完全适配主流桌面级光固化打印机的成型尺寸，不需要额外对零件进行二次切割，打印时的支撑添加也做了提前考量，所有悬空结构的角度均大于45度，减少支撑拆除后留下的痕迹，降低后期打磨的工作量。在重心调校上，通过调整躯干内部的实体分布，将整体重心控制在脚掌支撑面的中心位置，即使手臂调整到不同角度，也不会出现倾倒的问题，静态摆放的稳定性经过多轮姿态验证，完全满足桌面摆件的使用需求。
