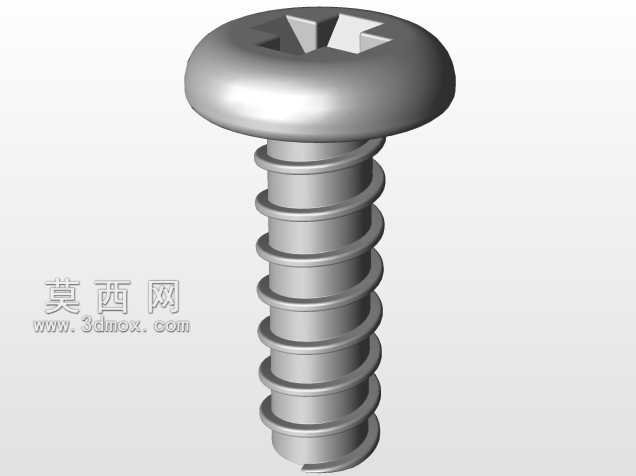

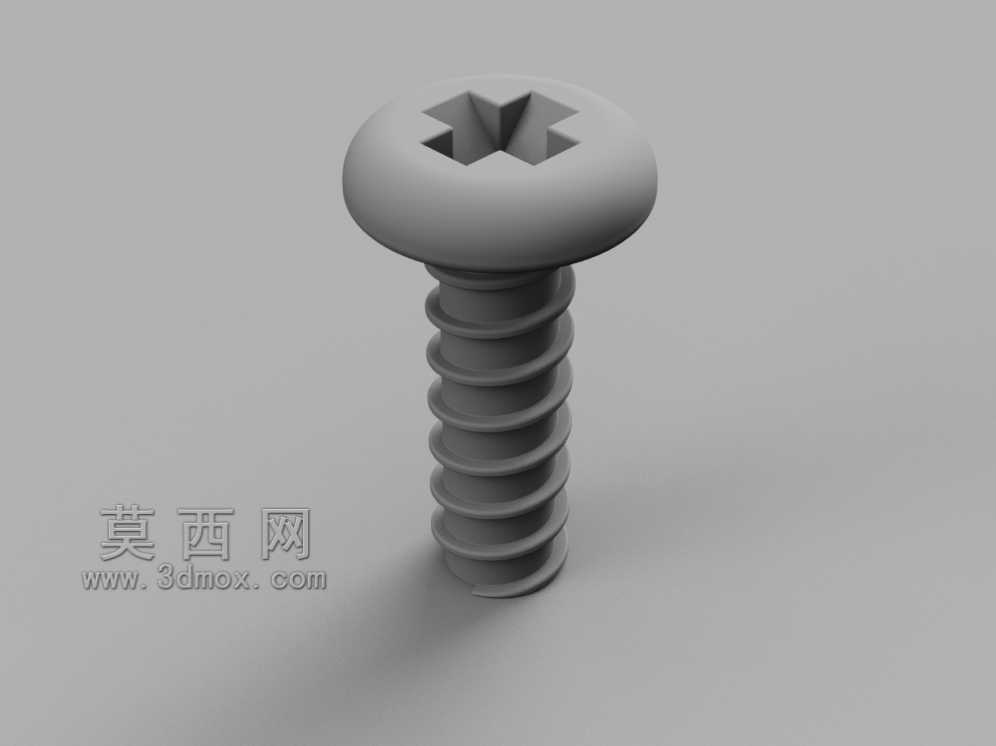

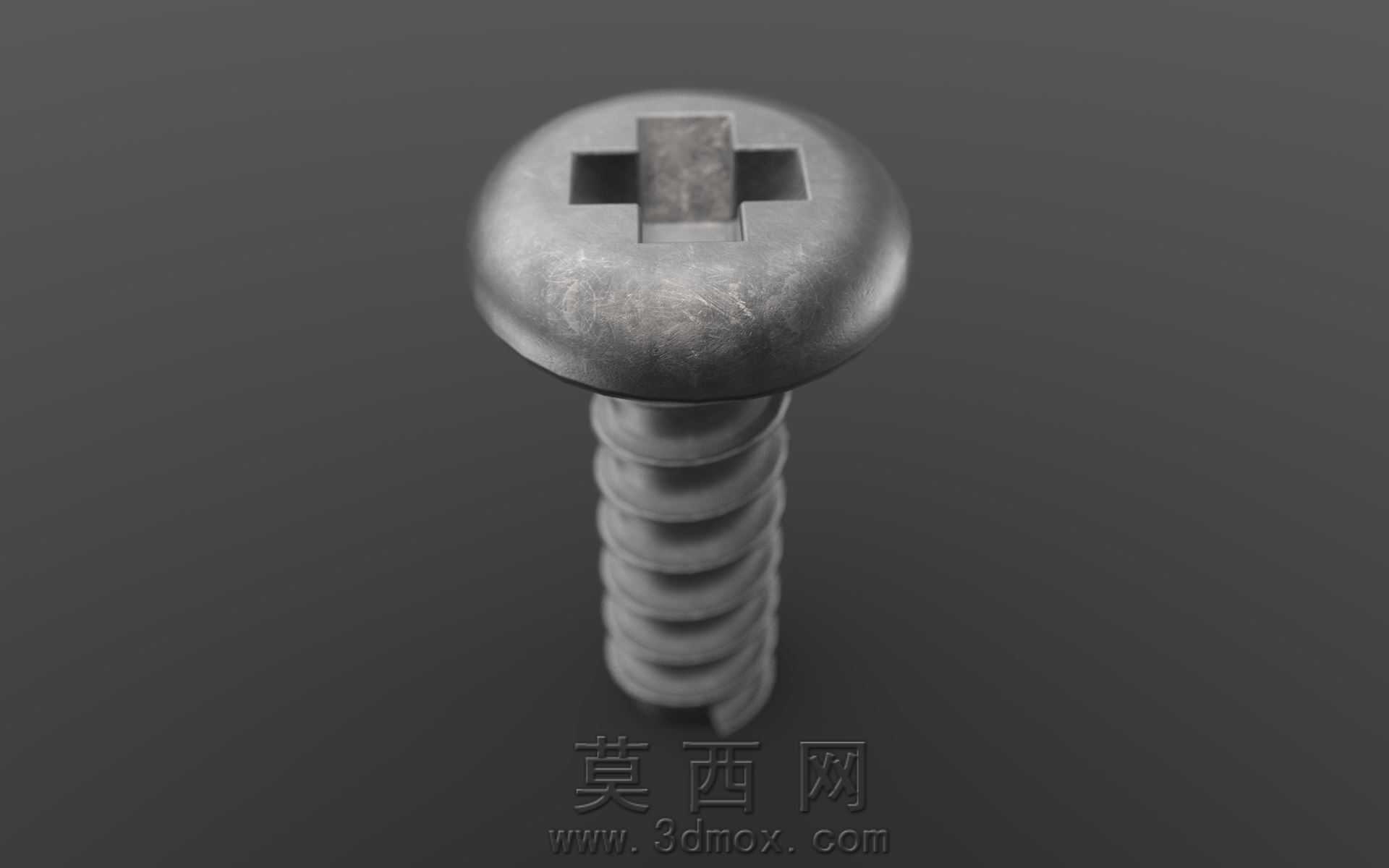

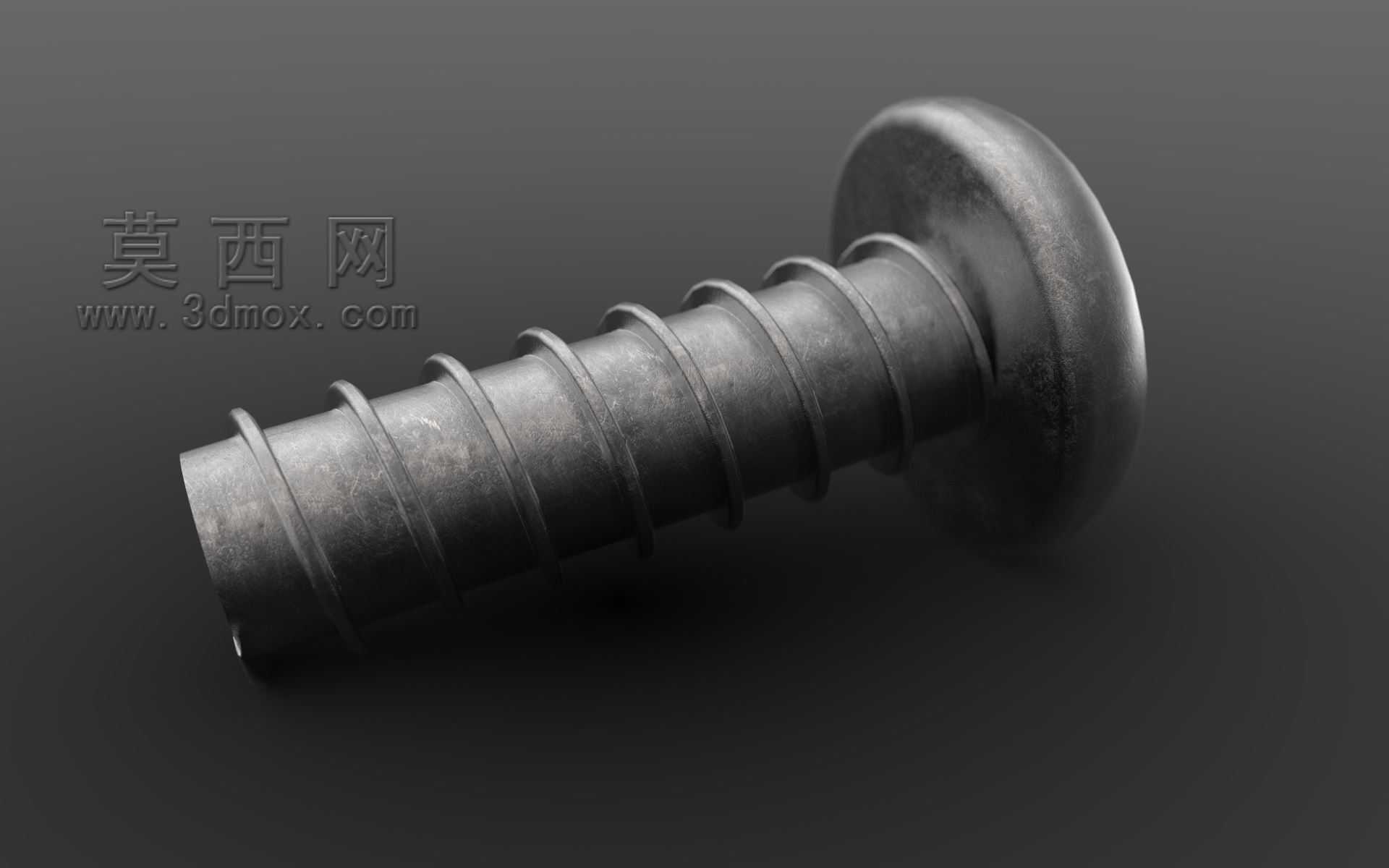

小型1.6×6mm盘头十字槽紧固螺钉

　　大幅降低薄壁件的加工难度。十字槽的驱动构型选择，是兼顾手动装配与自动化锁付的最优解：十字槽对螺丝刀的对中容错率远高于一字槽，产线工人手动补拧时不需要精准对齐槽口，自动化锁螺丝机的电批吸嘴也能快速定位槽位，不会出现一字槽常见的打滑、批头脱出刮花工件表面的问题；同时十字槽的槽深控制在0.4mm，既保证批头嵌入后有足够的扭矩传递空间，又不会因为槽深过深导致螺钉头部强度不足，锁付时出现头部开裂的失效问题。螺杆部分采用全螺纹设计，6mm的总长度里螺纹段占比超过90%，这是因为小规格螺钉的锁合对象多为多层叠合的薄件，全螺纹结构可以在螺杆穿过上层光孔后，直接与下层的预制螺纹孔或者自攻形成的螺纹啮合，不会因为光杆段的存在导致锁合行程不足，出现两层工件之间压合不紧密、存在装配间隙的问题。螺纹牙型采用60°三角牙，牙距设定为0.35mm，细牙设计的优势在于锁付时的进给量小，每一圈拧入的轴向推进距离更短，操作人员可以精准控制锁付的压紧力，避免因为拧入力度过大导致薄塑料件出现柱位爆裂、薄钣金出现压痕变形的问题；同时细牙的自锁性能更好，在小型电机、振动传感器这类存在持续微幅振动的应用场景里，配合低强度螺纹胶使用时，防松效果完全可以满足产品的长期使用要求，不需要额外增加弹垫、平垫这类附属紧固件——毕竟在1.6mm的螺杆直径下，配套的平垫外径仅3mm，人工装配时拿取、对位的效率极低，取消垫圈的设计也能进一步压缩装配工位的物料管理成本。从安装边界来看，在消费电子组装、精密仪器装调、小型机电产品量产的工位上，这类小规格盘头十字螺钉的出场率远超大规格紧固件——毕竟手持测温仪外壳、蓝牙耳机内部固定、小型伺服编码器端盖、航模舵机壳体这类对安装空间有严苛限制的场景，留给紧固件的头部容置空间往往不足2mm，螺杆有效锁合长度也被严格限定在6mm以内，常规M2螺钉根本无法适配这类紧凑装配需求。从结构设计逻辑来看，这款螺钉采用盘头构型而非沉头，核心考量是小尺寸场景下被连接件多为0.3-0.8mm厚度的薄钣金、注塑壳体，沉头结构需要在被连接件上加工锥面沉孔，薄件加工沉孔极易出现冲穿、注塑缩痕的问题，盘头的平底面可以直接贴合被连接件表面，不需要额外加工沉孔，仅需预制直径1.4mm的光孔即可完成装配，

　　这款螺钉的头部直径控制在3mm，头部厚度0.8mm，锁付完成后螺钉头部突出被连接件表面的高度仅0.8mm，在产品外观面的装配场景里，这个突出量不会影响产品的整体流线造型，也不会出现突出的棱边刮蹭使用者的问题；锁付时需要的预留操作空间仅为直径5mm的圆柱区域，电批或者十字螺丝刀只需要在这个空间内即可完成垂直锁付，对于内部空间排布极其紧凑的小型电子产品来说，这个操作空间要求已经是紧固件选型里的极低阈值。在实际建模过程中，需要重点关注螺纹收尾处的退刀结构，小规格螺钉的螺纹收尾不能直接切平，否则会在螺杆末端形成尖锐的毛边，锁付时毛边刮擦螺纹孔内壁会产生细小的金属屑，掉落在电路板上可能引发短路风险，因此螺纹末端需要设计1mm长度的导向锥段，

　　锥面角度15°，既可以让螺钉快速对准螺纹孔入口，又能避免螺纹牙的尖锐边缘刮伤孔壁。另外盘头头部的下表面与螺杆的衔接处需要设计R0.2的圆角过渡，避免直角衔接处的应力集中，在螺钉承受轴向拉力时，不会在头杆结合位置出现断裂失效——别小看这个小尺寸的圆角，在跌落测试场景里，小规格螺钉的头杆结合位置是最常见的断裂点，圆角过渡可以将该位置的应力集中系数降低40%以上，大幅提升螺钉的抗冲击性能。这类小螺钉的表面处理一般采用镀锌钝化，盐雾测试要求达到48小时无白锈，满足普通消费电子、民用机电产品的使用环境要求，如果是应用在户外小型传感器上，也可以更换为不锈钢材质的同规格螺钉，整体结构尺寸不需要做任何调整，直接替换即可满足防腐需求。在装配工艺端，

　　这类螺钉的锁付扭矩需要严格控制在0.12-0.15N·m，扭矩过小会导致锁合不紧，工件存在松动间隙，扭矩过大则会出现螺钉滑牙、被连接件柱位断裂的问题，因此自动化产线锁付时必须配套扭矩可精准调控的伺服电批，同时在锁付工位增加吸屑装置，避免锁付产生的细小碎屑残留到产品内部。很多刚入行的结构设计师在选型这类小紧固件时，往往会忽略螺钉头部的厚度对内部空间的侵占，比如在设计蓝牙耳机内部主板固定结构时，选用头部厚度1.2mm的同直径螺钉，就会导致螺钉头部顶住上方的电池仓，出现电池装配不到位的问题，而这款0.8mm头部厚度的螺钉，刚好可以留出0.4mm的安全间隙，避免出现装配干涉。另外十字槽的槽号选用00号十字批头适配，建模时槽口的边缘需要做0.05mm的微小倒角，去除电加工留下的锐边，避免批头嵌入时刮擦槽口产生金属碎屑，这个细节在大批量量产时对产品良率的影响非常明显，很多小厂生产的同规格螺钉就是因为槽口边缘没有做倒角处理，锁付时的滑牙率比正规品牌产品高出近20%。
