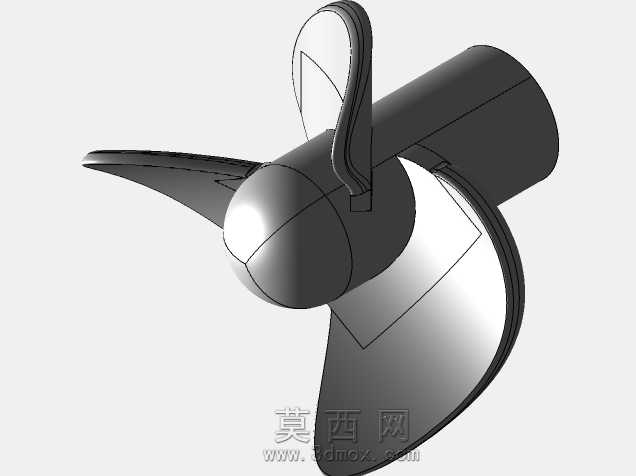

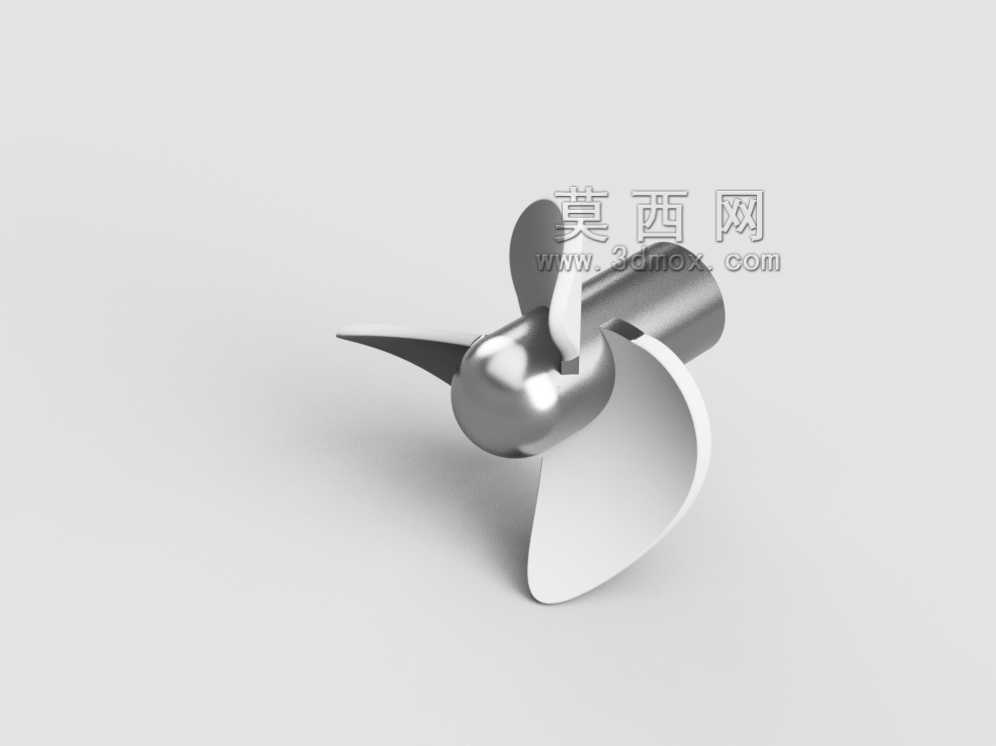

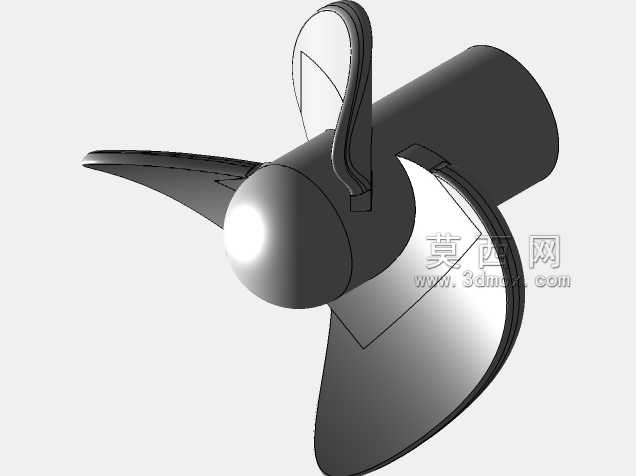

小型船用三叶螺旋桨3D打印适配结构

　　在民用小型航模、教学演示类水面载具的动力系统搭建中，螺旋桨作为直接与水体作用产生推力的核心部件，其曲面精度、叶型分布直接决定了载具的航行效率与运行稳定性。这款适配3D打印工艺的小型螺旋桨，在设计阶段就充分考虑了桌面级FDM与光固化打印的工艺特性，没有设置极端薄壁或者大角度悬空结构，桨叶根部与桨毂衔接处做了渐变式圆角过渡，既避免打印过程中出现支撑残留影响曲面光滑度，也能降低桨叶在高速旋转时的应力集中风险，减少运转过程中断裂的概率。

　　从实际应用场景来看，这款螺旋桨主要面向长度在30厘米到80厘米区间的小型模型船使用，不管是静水面竞速类航模，还是用于教学演示的简易动力船模，都能通过匹配对应转速的微型电机获得稳定的推力输出。桨叶采用三叶等距分布的布局，相比两叶桨，三叶结构在相同转速下推力输出更平顺，运转时的动平衡表现更好，能有效降低模型船高速航行时的尾部振动，避免出现船体侧摆或者航向偏移的问题。桨叶的曲面采用了变螺距设计，从桨根到桨尖的弦长逐步收窄，螺距角也随半径变化做了线性调整，这种设计能让桨叶不同半径位置的线速度与水流攻角形成更合理的匹配，减少叶尖处的水流紊流与空泡效应，在有限的电机功率下提升推进效率，降低动力损耗。

　　在安装边界的设计上，桨毂部分采用了中心通孔加侧面顶丝固定的结构，中心孔的直径适配市面上主流微型船用电机的输出轴尺寸，安装时只需要将桨毂套入电机轴，拧紧侧面的顶丝即可完成固定，不需要额外加工转接件，降低了模型组装的门槛。桨毂的前端做了流线型的整流帽结构，这个结构能打散桨毂前方的迎流乱流，减少水流直接冲击桨毂端面形成的阻力，同时也能避免水中的纤维类杂物缠绕在桨轴位置，提升运转的可靠性。桨叶的边缘做了0.2毫米的圆角钝化处理，既不会因为锐边在打印后出现翘边变形，也能避免组装调试过程中划伤操作人员，同时还能降低桨叶边缘在高速划水时的水流剥离噪音，让模型船的运行更安静。

　　从结构强度的角度考虑，整个螺旋桨的壁厚设置充分兼顾了3D打印的成型特性与使用强度需求，桨叶最薄处的厚度控制在1.2毫米以上，即使采用常规PLA耗材打印，也能承受模型船全速航行时的水流冲击力，不会出现桨叶弯折变形的问题。如果是用于竞速类的高负载场景，也可以通过更换PETG或者尼龙类耗材打印，进一步提升桨叶的抗冲击性能与韧性，应对航行过程中可能出现的碰撞障碍物、突发加速等极端工况。在动平衡的设计上，三片桨叶的质量分布、曲面轮廓完全对称，打印完成后只需要简单去除支撑，不需要额外做过多的动平衡调整就能直接使用，降低了后期调试的工作量。

　　实际使用过程中，这款螺旋桨的推力特性更偏向中低速大扭矩输出，在搭配3000转到8000转区间的微型电机时，能推动自重1.5公斤以内的模型船实现稳定航行，不管是静水中的直线加速，还是小半径转向，都能保持稳定的推力输出，不会因为水流角度变化出现明显的推力损失。桨叶的曲面弧度经过多轮迭代调整，在倒车工况下也能产生足够的反向推力，让模型船具备灵活的倒退与制动能力，满足航模操控的全工况需求。同时，整个模型的结构没有复杂的装配关系，是一体化成型的结构，打印完成后不需要额外组装零件，直接安装即可使用，非常适合3D打印爱好者、航模制作者快速制作替换配件，也能作为机械结构教学中曲面零件设计、流体动力部件认知的教学演示模型，帮助初学者理解螺旋桨的工作原理与曲面建模思路。
