车架MIG焊接工装夹具结构设计

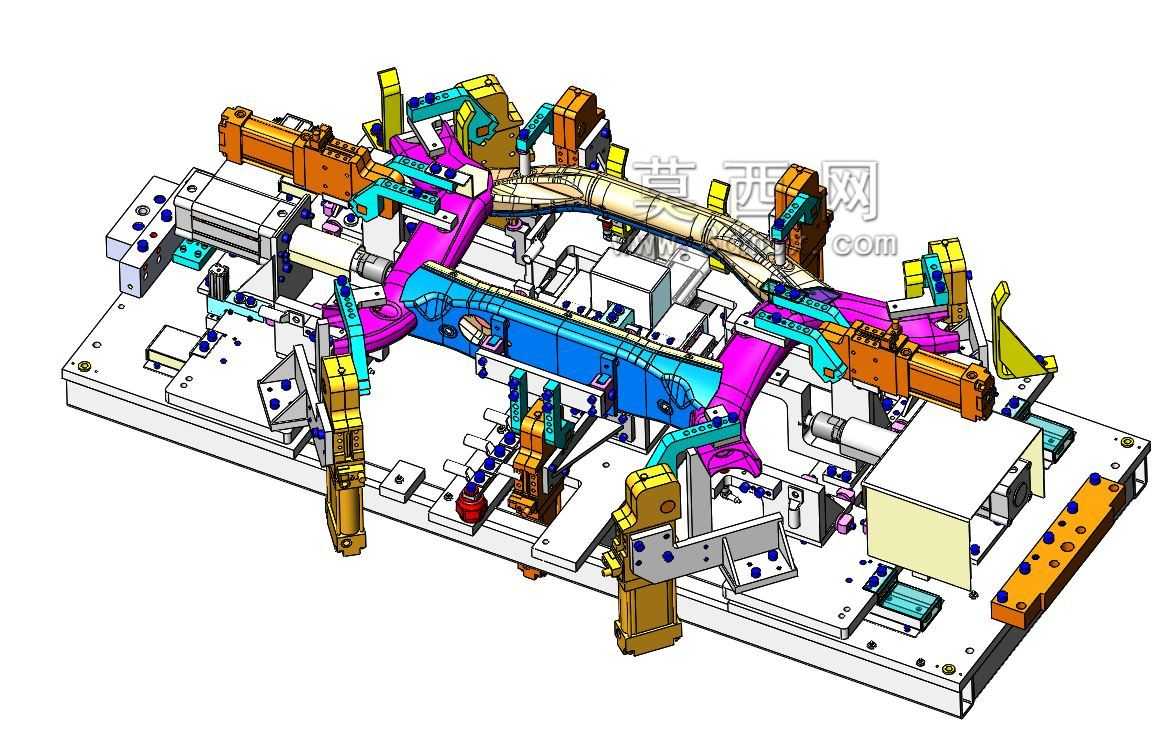

　　这套车架MIG焊接工装，主要应用于商用车车架纵梁及横梁总成的MIG熔化极气体保护焊工序，在整车焊装产线的车架合装工位承担工件定位与夹紧功能，替代传统人工划线定位、简易夹具压紧的作业模式，解决长尺寸车架构件焊接过程中易出现的尺寸偏移、焊接变形超差、拼缝间隙不一致等常见工程问题。整套工装以厚重的钢制底板作为安装基准面，底板上按照车架构件的三维数模坐标，精准布置了多组定位单元与夹紧单元，所有定位销、支撑块的安装位置均经过公差分配计算，定位基准选择遵循基准重合原则，直接匹配车架构件上的工艺孔与型面，避免基准转换带来的累积误差，保证车架总成焊接后的关键尺寸符合整车装配要求。从结构布局来看，工装采用模块化设计思路，不同功能的夹紧单元独立成组，

　　沿车架长度方向对称分布：靠近工装两端的夹紧单元主要负责纵梁端头的定位，采用带自锁功能的肘节式压紧结构，配合可调式定位挡块，可适配一定范围内的纵梁长度公差；中部的多组夹紧单元对应横梁与纵梁的连接节点，每个节点处设置型面支撑块与侧向夹紧缸，保证横梁与纵梁贴合面间隙控制在焊接工艺允许的0.5mm以内，避免MIG焊过程中出现焊穿、未焊透等缺陷。部分需要避让焊枪作业轨迹的夹紧臂采用了翻转式结构，在工件上下料时可翻转打开留出足够操作空间，焊接作业时翻转到位并锁紧，既保证了夹紧刚性，又不会干涉焊枪的走枪路径，兼顾了操作便利性与焊接可达性。工装的安装边界以底板为基准，底板上预设了多组T型槽与安装螺栓孔，可直接固定在焊装工位的钢结构工作台上，

　　底板底面加工有定位键槽，安装时通过定位键与工作台的T型槽配合，保证整套工装在工位上的重复安装精度，不需要每次安装都重新打表找正，大幅缩短产线换型调试的时间。所有夹紧单元的压头位置都设置了可调垫片，当夹具长期使用出现磨损、或者工件毛坯尺寸存在小幅波动时，可通过增减垫片厚度调整压紧行程，保证夹紧力稳定作用在工件的刚性支撑区域，避免压伤工件表面或者出现夹紧虚位。针对MIG焊接过程中飞溅大、烟尘多的作业环境，工装的所有运动铰接点都设置了防尘挡片与润滑注油嘴，可定期加注润滑脂保证铰接动作顺畅，减少焊接飞溅进入铰接缝隙造成的卡滞问题；定位销采用了表面淬火处理，硬度达到HRC45以上，提升耐磨性能，延长工装的使用寿命，降低日常维护成本。

　　在设计过程中，还充分考虑了焊接变形的控制需求，在车架易出现焊接变形的拱曲位置，额外设置了反变形支撑块，支撑块的高度按照焊接变形量的仿真计算结果预设，焊接完成后工件冷却收缩，变形量刚好被反变形量抵消，保证车架总成的平面度符合后续装配要求。整套工装的操作逻辑符合人机工程学要求，所有夹紧操作的手柄或者控制按钮都布置在工装外侧的操作人员易触及区域，不需要探身到工装内部操作，减少作业过程中的安全隐患；工件上下料的预留空间满足吊装设备的作业半径要求，无论是采用人工辅助上料还是机械手自动上料，都有足够的操作空间，不会出现结构干涉。
