T型双法兰管路连接构件结构设计

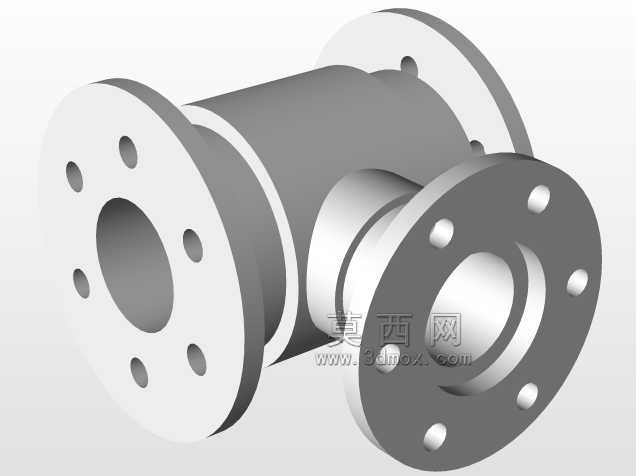

　　在流体输送管网、液压动力回路、工艺介质管线的布设场景中，管路变向、不同通径管线对接、多支路分流的节点位置，往往需要兼顾连接强度、密封可靠性与安装便捷性的转接构件，本次呈现的T形法兰构件正是针对这类工程需求设计的转接连接件。不同于常规直通式法兰仅能实现同轴向管线的对接，该构件采用T型三通式结构布局，三个连接端均设置带螺栓孔的法兰盘结构，可同时实现三个方向的管路刚性连接，大幅减少管线节点处的接头数量，降低多接头串联带来的泄漏风险点。从结构设计逻辑来看，该构件的主体流道采用等径过渡设计，三个接口的通径保持一致，可适配同规格管线的直角分流或汇流作业，流道内壁做圆弧过渡处理，避免介质流经转角位置时形成紊流、压损过大的问题，

　　尤其适用于对介质流速稳定性有要求的液压系统、洁净流体输送场景。法兰盘端面上的螺栓孔采用圆周均布排布，孔位公差严格匹配通用法兰的安装标准，现场安装时无需额外扩孔或调整管线位置，可直接与标准法兰垫片、配套螺栓配合完成紧固，每个法兰盘的密封面采用突面结构，适配非金属平垫片、金属缠绕垫片等多种密封件，可根据输送介质的压力、温度、腐蚀特性灵活选择密封方案。在安装边界的设计考量上，构件的轴向总长度、法兰盘外圆直径、螺栓孔中心圆直径均参照对应压力等级的法兰标准设定，安装时相邻法兰对接后，螺栓紧固操作空间预留充足，不会出现扳手操作空间不足导致的紧固不到位问题；构件的主体壁厚经过强度校核，可满足中低压工况下的承压需求，避免长期带压运行出现管壁变形、

　　焊缝开裂的问题。从实际应用场景出发，这类T形法兰构件常被用在车间液压站的管路布设中，可实现主供油管路向两个分支执行元件的油路分流，也可在化工工艺管线中实现介质的汇流输送，还能在给排水管网的节点位置替代传统的三通加两片法兰的组合结构，减少现场焊接作业量，提升管路安装效率。不同于焊接式三通需要现场施焊、后期维护拆卸不便的问题，该法兰式T型构件所有连接端均为法兰可拆卸连接，后期管线维护、元件更换时仅需拆卸对应端的法兰螺栓即可完成操作，无需切割管线，大幅降低后期运维的工作量。在建模过程中，法兰盘的螺栓孔位置采用参数化阵列方式生成，可根据不同通径、压力等级的需求快速调整孔位数量、中心圆直径与法兰盘厚度，主体流道的转角位置做了加厚处理，

　　对应介质冲刷最频繁的区域提升结构强度，延长构件的整体使用寿命。构件的三个法兰端面的平面度、平行度均按照密封要求设定形位公差，避免安装后出现密封面贴合不严导致的介质泄漏问题，法兰盘与主体筒体的连接位置采用圆弧过渡结构，降低应力集中系数，避免长期受管路振动、压力波动影响出现连接位置断裂的问题。对于现场安装人员而言，这类标准化的T形法兰构件无需现场进行复杂的尺寸测量与焊接作业，只需核对管线通径与压力等级匹配，即可直接完成装配，大幅缩短管线施工的周期，也减少了现场焊接质量不稳定带来的后期泄漏隐患。在设备配套场景中，该构件也可作为泵阀设备的外接转接件，实现设备接口与不同方向管线的快速对接，无需额外配置转角接头，让设备周边的管线布设更加规整，减少管线弯折带来的流阻增加问题。
