X-29前掠翼验证机三维建模作品

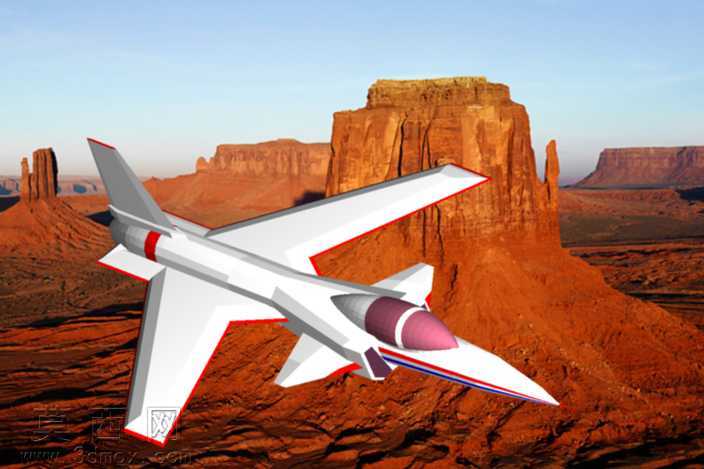

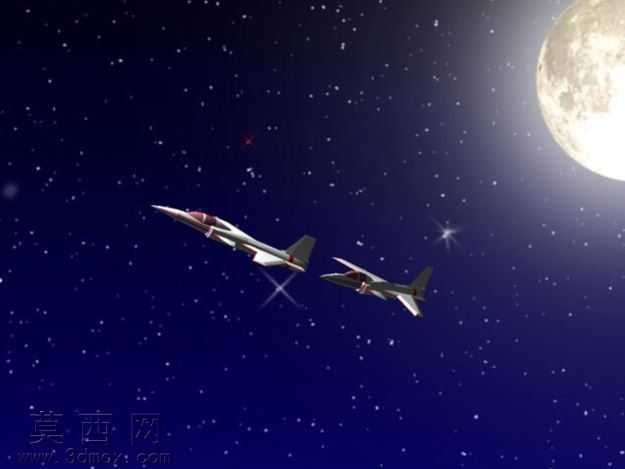

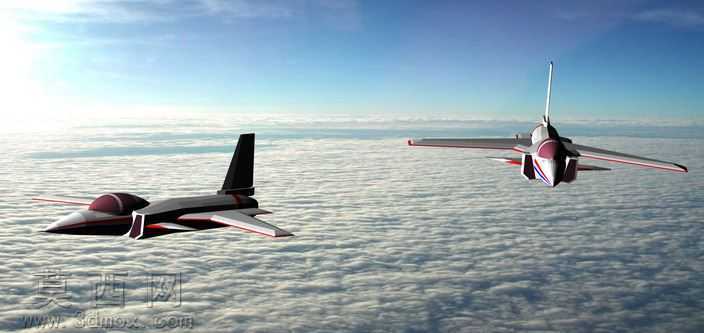

本作品围绕X-29前掠翼验证机构建完整三维数字模型，建模阶段首先梳理该机型的核心气动布局特征：区别于常规后掠翼战机，X-29采用前掠翼主翼、鸭式前翼、单垂尾与后置动力舱的独特组合，建模时优先通过多段样条曲线勾勒机身纵向轮廓线，以曲面放样命令生成流畅的纺锤形机身主体，精准还原机头雷达罩的圆锥过渡段、座舱盖的水泡型曲面弧度，以及机身尾部与发动机舱的衔接曲面，确保整体气动外形的曲面连续性达到G2级别，避免曲面拼接处出现棱角断层。主翼建模是本次设计的核心难点，前掠翼存在独特的翼面扭转角与翼根安装角，建模时先绘制翼根、翼中、翼梢三个基准翼型截面，按照真实气动参数设置各截面的前掠角度与扭转量，通过多截面曲面命令生成主翼曲面，同时还原机翼前缘的机动襟翼、后缘的升降副翼结构分界，为后续结构展示预留分层依据。鸭翼与垂尾部分同样遵循翼面参数化建模逻辑，鸭翼设置为全动式结构的独立实体，垂尾还原后掠切尖的外形特征，尾喷口部分构建收敛扩张型的内壁结构与外壁调节片细节。材质与渲染阶段，机身主体采用低可视度哑光黑灰航空涂装材质，调整材质的金属基底反射率与粗糙度参数，模拟航空铝合金蒙皮的半哑光质感；机翼前缘与垂尾顶端添加红白相间的识别标识涂装，座舱盖采用透明聚碳酸酯材质，设置合适的折射度与反射强度，还原座舱盖的通透感与环境反射效果；尾喷口内部添加高温金属材质，模拟发动机热端部件的金属色泽。场景渲染采用高空云层环境作为背景，设置斜向45度的主光源模拟高空日照效果，添加柔和的环境补光弱化机身阴影的生硬边界，调整渲染参数输出双机编队飞行的展示效果，清晰呈现该机型前掠翼布局的独特视觉特征。建模过程中对机身各部件进行分层管理，机身、主翼、鸭翼、垂尾、尾喷口各自为独立的实体组件，既保证整体装配的位置精度，也可单独拆分展示各部分的结构形态，完整还原X-29验证机的气动外形设计特点。
