双件快拆式卡扣锁紧连接结构

　　这款快拆连接结构，核心针对需要频繁拆装、无工具快速解锁的工装与设备接驳场景设计，在户外便携装备、模块化工装治具、快换夹具接驳、战术装具挂载这类场景中，这类无工具快拆结构的应用占比极高——很多场景下操作人员需要戴手套作业，或是处于视野受限、无法腾出双手操作复杂锁具的工况，传统的螺栓紧固、插销锁止结构要么需要配套工具，要么解锁步骤多，拆装效率低，还容易出现零件遗失的问题。

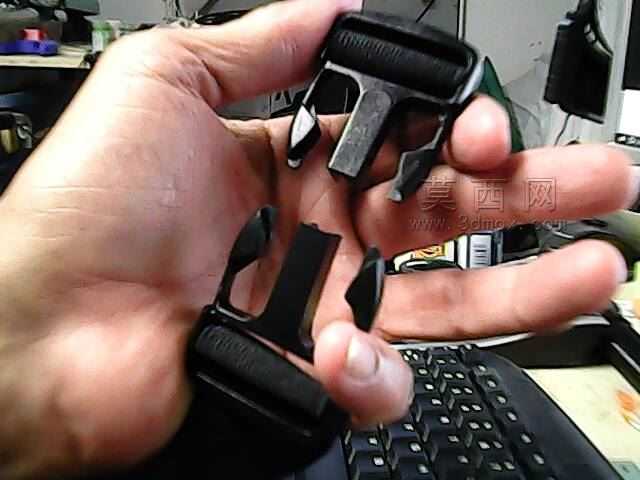

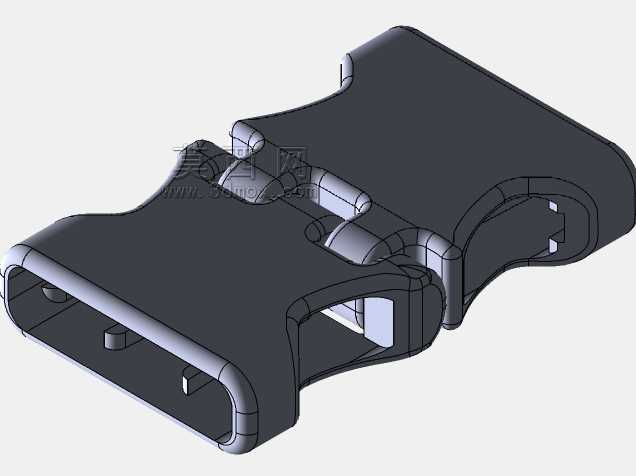

　　从结构本身来看，这款卡扣采用双侧对称的咬合齿设计，锁紧状态下，两组咬合齿会分别嵌入对接件的对应卡槽内，形成双向的限位约束，不会因为单侧受力出现松脱。解锁时只需要按压卡扣中部的弹性形变区域，两侧的咬合齿就会同步向内收拢，脱离对接卡槽，整个解锁动作单手握持即可完成，不需要额外的操作空间，也不需要配套工具，单次解锁与锁紧的操作时长可以控制在1秒以内，相比传统的螺纹连接、插销连接，拆装效率提升非常明显。

　　设计过程中，首先考虑的是操作力与锁紧力的平衡：如果卡扣的弹性臂刚度过大，解锁需要的按压力就会过高，戴手套操作时很难按到位，长期使用还会让操作人员手指产生疲劳感；如果弹性臂刚度过小，锁紧状态下的咬合力不足，受到冲击载荷或是持续拉力时就容易出现意外脱开的问题。因此在结构设计时，弹性臂的厚度、形变行程都做了针对性的匹配，咬合齿的导入角做了圆弧过渡，对接时不需要精准对位，只要将卡扣压入对接位，咬合齿就会顺着导入角滑入卡槽自动锁止，操作容错率很高，即使是视线受阻的情况下，靠触觉也能完成对接锁紧。

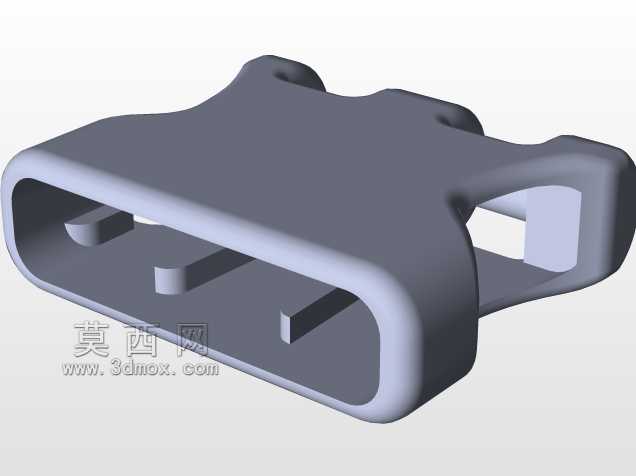

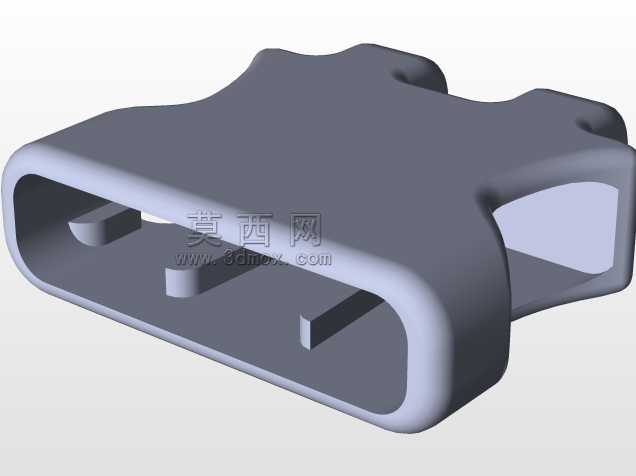

　　外形尺寸上，这款卡扣整体为掌心可握持的紧凑尺寸，整体轮廓做了全圆角处理，没有尖锐的棱角，不会在操作过程中划伤操作人员的手套或是皮肤，安装边界方面，卡扣背部设置有定位卡槽，可以直接嵌入对应安装基座的型槽内，不需要额外设计复杂的定位结构，对接件只需要加工出对应尺寸的两组卡槽，不需要额外加装弹簧、锁销这类零散零件，整个连接副的零件数量极少，日常维护几乎不需要更换易损件，长期使用的可靠性很高。

　　从受力特性来看，这款卡扣的咬合齿采用了梯形齿截面设计，锁紧状态下，齿面的受力方向与弹性臂的形变方向垂直，正常受拉时不会产生让咬合齿自行脱开的分力，只有主动按压解锁区域让弹性臂产生形变，才能让咬合齿退出卡槽，因此抗振、抗冲击的表现很好，在有持续振动的设备上使用，也不会出现自行松脱的问题。另外，卡扣的整体轮廓做了等壁厚设计，不管是采用注塑工艺加工塑料件，还是采用钣金冲压、粉末冶金工艺加工金属件，都能很好地适配工艺要求，不会出现壁厚不均导致的加工变形问题，量产时的良率可以控制在很高的水平。

　　实际应用中，这类快拆结构可以替代很多传统的螺纹连接、绑带连接结构，比如模块化工装的快换板连接、便携设备的电池仓快锁、户外装备的接驳组件、装具的挂载固定，都可以采用这类结构，尤其是在需要快速更换配件、快速拆装收纳的场景下，这种单手握持即可操作的快拆结构，相比传统连接方式的体验提升非常明显。设计时也考虑了不同材质的适配性，如果是用于承重较大的工业场景，可以选用弹簧钢、高强度铝合金作为加工材质，通过钣金折弯或是机加工成型；如果是用于轻量化的民用场景，可以选用尼龙、玻纤增强塑料注塑成型，不同材质下只需要微调弹性臂的厚度，就可以匹配对应的锁紧力需求，不需要改动整体的外形与安装尺寸，通用性很强。
