豪华乘用车锻造一体式多辐轮毂结构设计

　　在豪华乘用车的底盘行走系统设计中，轮毂作为连接轮胎与车桥轴头的核心承载部件，其结构强度、安装匹配度直接决定了行驶过程中的载荷传递效率与动态安全冗余。这款锻造一体式轮毂采用20英寸轮辋直径设计，轮辋宽度为11英寸，节圆直径参数匹配120mm的轴头螺栓分布规格，5孔安装布局对应主流豪华后驱平台的轴头固定点位，从安装边界上完全适配对应车型的转向节、制动卡钳的空间避让需求，无需额外加装变位垫片即可完成装车匹配。

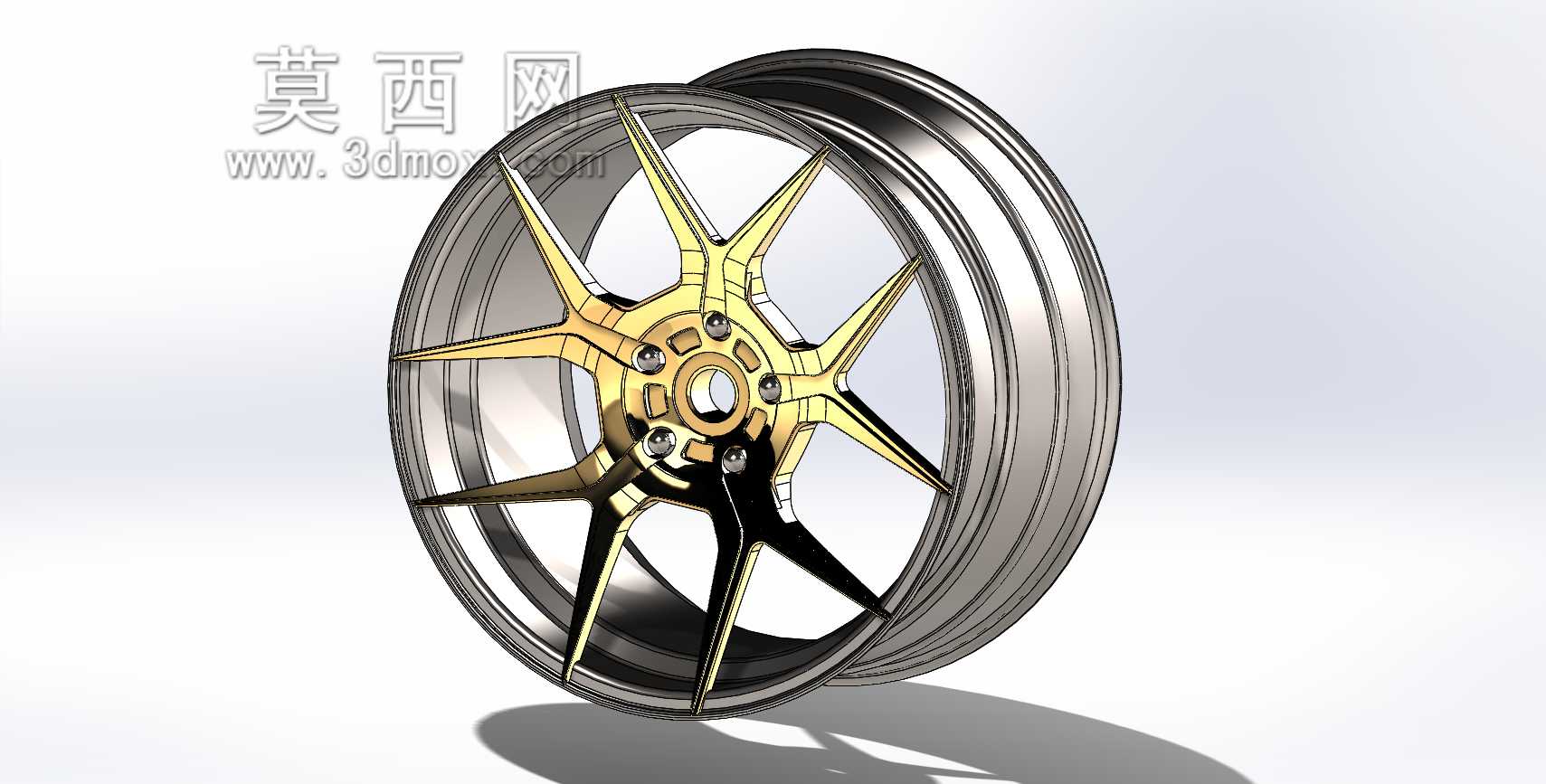

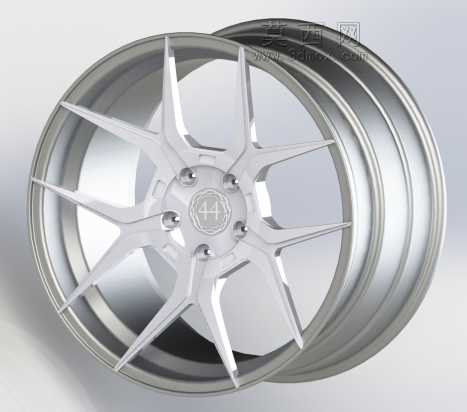

　　从结构设计逻辑来看，整体锻造的工艺路线区别于传统铸造轮毂，是将整块铝合金坯料经过高压锻压成型后再做CNC精加工，金属内部晶粒流向会顺着辐条的受力路径连续分布，相比铸造结构能在同等重量下提升35%以上的屈服强度，同时避免铸造工艺容易出现的内部缩孔、砂眼等缺陷，适配豪华车型大马力输出下的急加速、重制动载荷冲击。辐条采用锐角多辐的星型布局，每根辐条从中心盖位置向外缘轮辋处做渐变收窄设计，靠近轴头安装座的位置做加厚过渡，对应螺栓孔周边的应力集中区域做了圆弧倒角处理，分散螺栓预紧力带来的局部应力，辐条末端延伸至轮辋唇边位置，既可以在车辆转弯时给轮辋提供足够的侧向支撑，也能为内部的大尺寸多活塞制动卡钳预留充足的散热空间，避免连续制动后热量堆积在卡钳与轮毂接触区域引发的热衰减。

　　实际装车场景中，这类宽幅锻造轮毂主要适配豪华性能取向的乘用车，匹配低扁平比的运动轮胎，轮辋的胎圈座位置做了高精度的台阶加工，保证轮胎充气后胎圈与轮辋的密封贴合度，在高速行驶时不会出现胎圈滑移漏气的问题。中心孔位置的公差控制在0.02mm以内，与轴头的定位凸台完全贴合，避免高速行驶时因为中心孔匹配间隙过大引发的方向盘抖动问题。5个螺栓孔的位置度公差严格控制在0.1mm范围内，保证每颗轮毂螺栓的受力均匀，不会出现单颗螺栓载荷过载的情况。

　　从使用功能维度考量，一体式锻造结构没有拼接焊缝，在经过坑洼路面的冲击载荷时，应力会顺着连续的金属结构均匀分散到整个轮辋与辐条上，不会出现拼接结构焊缝位置开裂的风险。辐条之间的大间隙设计，除了给制动系统提供散热风道之外，也能减少行驶过程中的风阻紊流，引导气流顺着辐条间隙快速带走制动盘表面的热量。轮辋的轮缘位置做了加厚的防脱设计，在轮胎低胎压状态下激烈驾驶时，胎圈不会轻易脱离轮辋密封位，提升极端驾驶场景下的行驶安全性。设计过程中也充分考虑了动平衡的配重需求，轮辋内侧预留了平衡块安装的卡槽位置，不需要在轮辋外边缘粘贴配重块，保证外观的完整性同时也减少高速旋转时的风阻噪音。

　　在整车匹配的边界校核中，这款轮毂的偏距参数经过反复调整，保证装车后轮胎外侧面与翼子板轮眉基本齐平，既不会因为偏距过小导致轮胎突出翼子板引发的泥水甩溅问题，也不会因为偏距过大导致轮胎向内蹭到悬架摆臂或者减震器筒体。中心盖的定位结构采用卡扣式设计，与辐条中心的安装槽紧密配合，行驶过程中不会出现松动脱落的问题，同时中心盖的标识区域做了下沉设计，避免日常洗车或者行驶中飞石磕碰损坏标识表面。轮辋的气门嘴安装孔位置做了加厚处理，对应铝合金气门嘴的安装螺纹做了密封面精加工，保证气门嘴安装后的气密性，不会出现慢漏气的问题。
