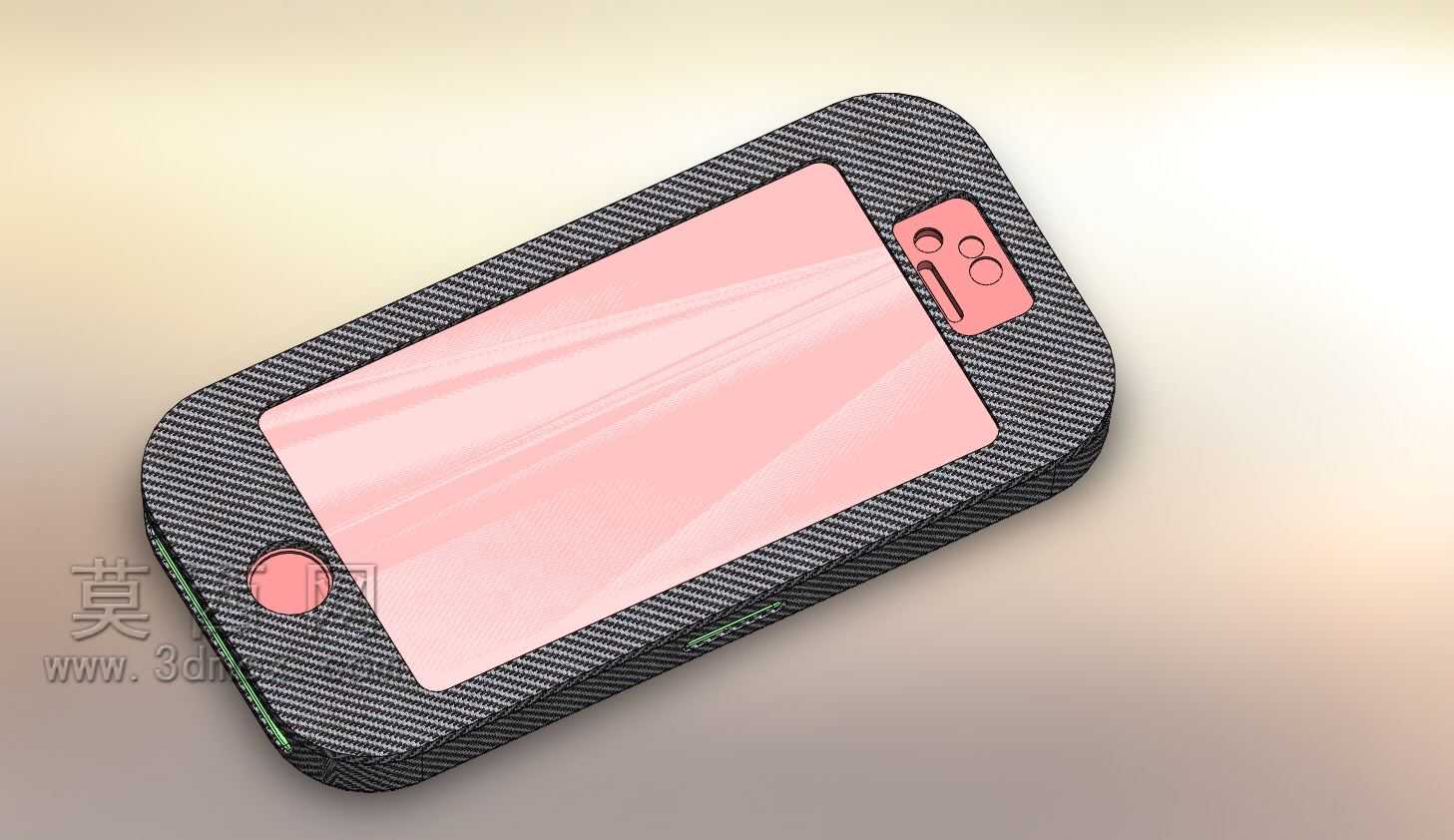

碳纤维材质iPhone5手机防护外壳结构设计

　　这款手机防护外壳的设计，核心围绕手持移动终端的日常防护需求展开，在做结构方案之初，首先梳理了日常使用场景里的高频损伤来源：口袋内与钥匙、硬币等硬物的摩擦剐蹭，手持时从桌面、裤兜高度滑落的边角冲击，长期握持的汗渍侵蚀，以及日常放置时的接触面磨损。碳纤维材质的选用，首先是匹配了这类防护件对轻量化与高强度的双重要求，相比常规PC、TPU材质的保护壳，碳纤维的比强度更高，在同等防护性能下可以做更薄的壁厚，不会额外增加手机的握持厚度，保留裸机持握的轻薄手感。

　　从结构边界来看，外壳整体采用全包式贴合设计，内腔尺寸完全匹配iPhone5的机身轮廓，侧边预留的按键、接口开孔位置严格对齐机身实体按键与数据接口的位置，开孔边缘做了0.2mm的倒角过渡，避免插拔数据线或者按动按键时出现卡滞、剐蹭的问题。屏幕侧的壳身边缘做了高出屏幕0.3mm的微凸唇边设计，当手机屏幕朝下放置在平面上时，唇边会先接触接触面，避免屏幕玻璃直接与桌面摩擦产生划痕，同时这个凸起高度控制在不影响屏幕边缘滑动操作的范围内，不会出现边缘手势操作硌手的问题。背面摄像头区域的开孔做了精准的对位避让，开孔周围同样做了微凸的防护圈，高度略高于摄像头镜片，避免镜片直接接触接触面被磨花。

　　外壳表面的碳纤维纹理并非单纯的装饰设计，纹理的走向顺着手持时的手指施力方向排布，实际握持时可以增加手指与壳身的摩擦力，降低手持滑落的概率。壳身边角位置做了微弧度的缓冲结构设计，在跌落冲击时，边角位置的结构可以通过微小的形变分散冲击力，避免冲击力直接传递到手机机身上造成边框变形或者内部元器件松动。与手机机身接触的壳体内壁做了细微的磨砂处理，既可以避免长期使用后壳体与机身背板粘黏留下难以清理的印痕，也能在壳体与机身之间保留微小的空气间隙，提升日常使用时的散热效率，避免长时间高负载使用时机身热量被壳体捂住难以散出。

　　在做三维结构建模时，首先导入iPhone5的整机三维数模作为装配基准，所有壳体结构的尺寸都以基准数模的外轮廓为参照，预留0.1mm的装配公差，保证壳体可以顺畅套入机身，同时不会出现过于松动容易滑脱的问题。侧边的音量键、电源键位置没有做全开孔设计，而是保留了一体化的按键按压位，按键位置的壳体壁厚做了减薄处理，保证按压手感的清脆度，同时避免开孔位置进入灰尘、水渍。底部的扬声器、麦克风开孔采用了对位的精准通槽设计，不会遮挡出声路径导致播放音质闷堵。

　　从实际使用的适配场景来看，这款外壳既满足日常通勤时的基础防护需求，碳纤维材质的外观质感也适配商务、日常休闲等多种使用场景，不会像过于夸张的防摔壳那样显得臃肿。结构设计上没有多余的冗余结构，所有的造型、壁厚、凸起结构都围绕防护、握持手感、操作便利性三个核心需求展开，没有为了造型牺牲实际使用体验。比如壳体的四个边角没有做额外的突出防摔角，避免放在口袋里时突出的边角勾扯衣物纤维，拿取不便；壳身整体壁厚控制在0.8mm，套上手机之后整体厚度增加不到1mm，依然可以轻松放入紧身裤兜或者小型随身包袋中。

　　在材质特性的利用上，碳纤维本身的耐磨性能远优于常规塑料材质，长期使用后表面不会出现明显的划痕、掉漆问题，使用寿命比普通塑料保护壳更长。同时碳纤维材质的温度适应性更好，在冬季低温环境下不会像硬塑料材质那样变脆容易开裂，夏季高温环境下也不会出现材质软化、变形的问题，适配不同地域、不同季节的使用环境。壳体与机身的装配采用全包裹的卡扣式贴合，不需要额外的粘接或者固定结构，拆装方便，用户可以随时更换外壳，不会在机身上残留胶痕或者卡扣压痕。
