模块化高位托盘自动堆垛设备结构设计

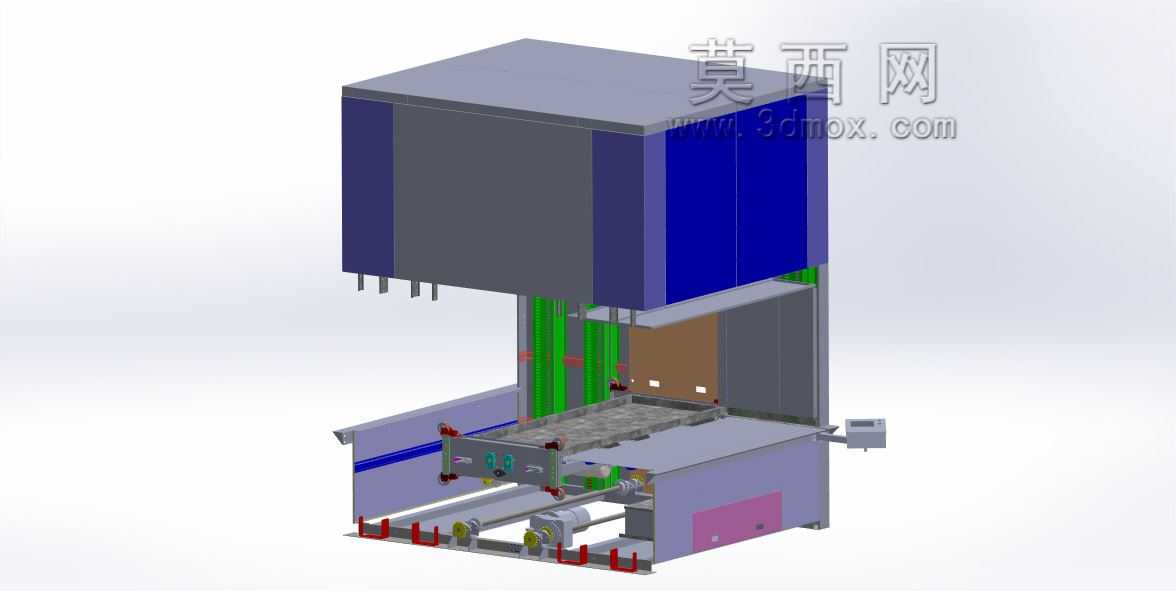

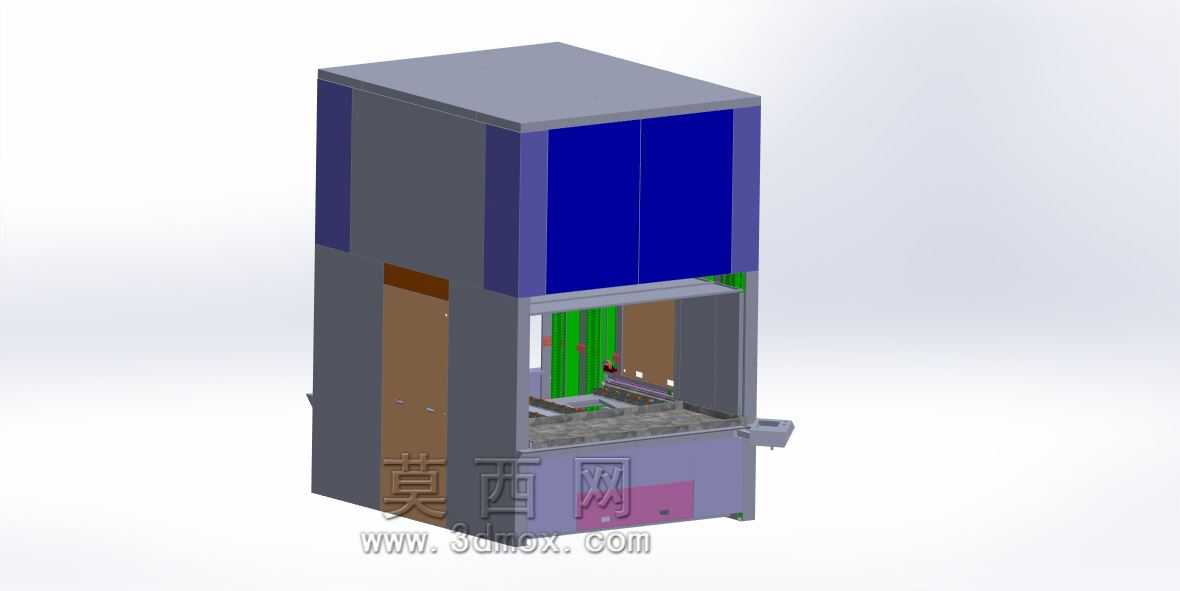

　　在快消、电商、医药、汽车零部件等行业的成品仓储环节，产线末端的成品码垛作业长期面临人工作业强度大、堆码精度不足、高位码垛安全风险高的痛点，这款自动堆垛设备正是针对这类场景开发的专用仓储作业单元，可直接对接皮带线、辊筒线等各类产线末端输送设备，完成成品托盘的逐层堆叠、高位暂存作业，替代传统人工码垛+叉车转运的分散作业模式，大幅提升仓储前段作业的连贯性。设备采用模块化堆叠设计思路，核心框架以标准铝型材与钢板焊接件组合搭建，单组标准模块的高度适配常规1.2米层高的仓储货架单元，用户可根据现场厂房的净空高度、实际堆垛高度需求自由增减模块数量，最高可支持12米的堆垛作业高度，无需重新定制整体框架，大幅降低不同项目的改型设计成本。

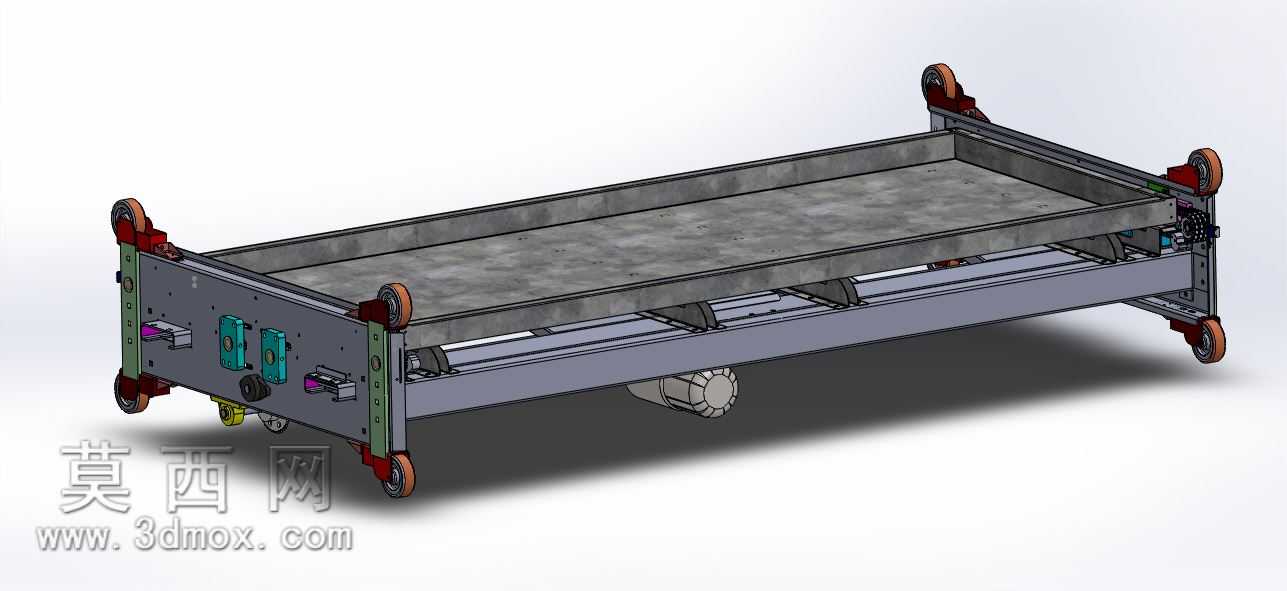

　　设备底部设置集成式托盘输送工位，配置双侧导向限位结构与到位检测组件，可适配国标1200mm1000mm、1100mm1100mm等主流规格的工业托盘，单托盘最大承载重量可达500kg，满足绝大多数行业成品箱、周转箱的整托堆垛载荷需求。升降作业单元采用双侧导轨导向搭配同步带传动的结构，相比传统链条传动具备更高的运行平稳性，避免高位堆垛过程中托盘出现晃动、偏移导致的塌垛风险；升降滑台上配置可伸缩的货叉机构，可完成托盘的托举、横向移位、下放动作，配合底部输送线的节拍联动，可实现托盘的自动上料、逐层堆叠、满垛输出的全流程无人化作业。设备的电控系统预留多设备联动接口，后续可拓展自动接驳的穿梭车、AGV单元，

　　实现单台堆垛设备同时服务多个仓储工位的作业需求，适配不同规模的自动化仓储布局。从安装边界来看，设备的主体框架宽度控制在2.2米以内，长度方向根据输送工位的配置不同可在3米至4.5米范围内调整，现场安装时仅需在地面做预埋螺栓固定即可，无需额外搭建复杂的钢结构支撑平台，对于现有厂房的改造项目适配性极强。在结构细节设计上，设备的外围护板采用分段式快拆结构，日常维护时可快速拆卸对应位置的护板完成传动部件的检修、润滑作业；所有传动部位均设置安全防护挡板，避免人员误触运行部件引发安全事故；设备侧面设置独立的操作工位，配置手动操作面板，可在调试、故障排查阶段实现单步动作操作，降低现场调试的难度。不同于传统的整体式堆垛机，

　　这款设备的模块化设计思路让其具备极强的场景适配性，既可以用于小型加工厂的产线末端单工位码垛，也可以通过多模块拼接、多设备联动组成大型自动化立体仓库的堆垛作业单元，设计阶段充分考虑了不同用户的成本投入与功能需求差异，用户可根据自身的作业节拍、堆垛高度、载荷需求选择对应的模块配置，避免不必要的成本投入。在三维建模过程中，所有的型材、传动件、紧固件均采用参数化建模方式，后续调整堆垛高度、托盘适配规格时，仅需修改对应参数即可快速生成改型后的模型，大幅提升后续衍生型号的设计效率；模型中所有运动部件均做了干涉检查，模拟了升降、货叉伸缩、托盘输送全行程的动作状态，可直接用于后续的工程图输出、运动仿真验证、BOM清单导出，为后续的实物加工、组装提供完整的设计依据。
