双60规格散热风扇安装固定支架结构

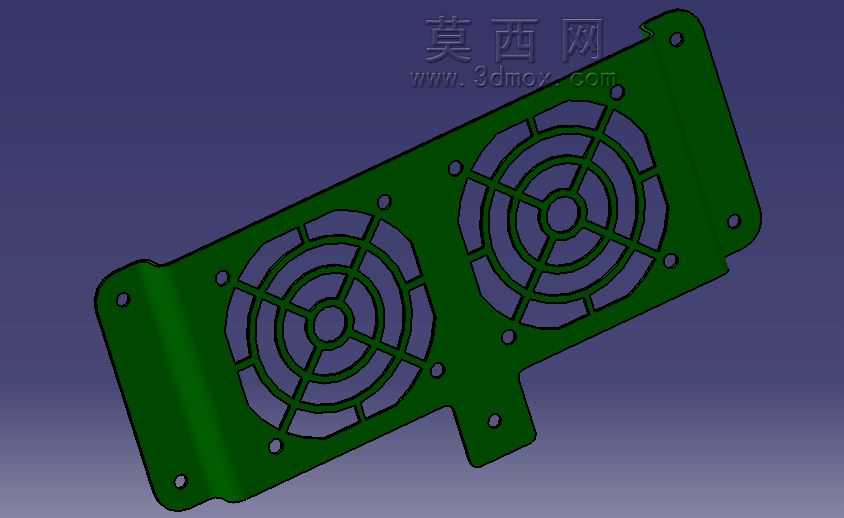

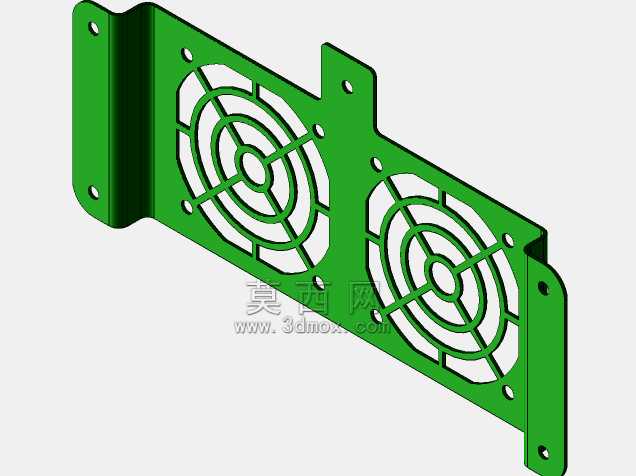

　　在紧凑型电子设备、小型工控机箱、定制化电脑主机的散热系统搭建中，风冷方案的安装可靠性直接决定散热链路的稳定性，这款适配双60mm规格风扇的安装固定支架，就是针对狭窄安装空间内的双风扇并联风冷需求设计的结构件。从实际应用场景来看，这类支架常被用在ITX小机箱侧置进风位、嵌入式工控机侧壁散热位、小型激光驱动模块的风冷安装位，这类场景普遍存在安装空间局促、安装面不规整、需要同时固定两个风扇保证进风覆盖面积的需求，常规的单风扇独立固定方式不仅需要多次打孔对位，还容易出现两个风扇安装间隙不均、风路重叠浪费的问题。这款支架采用一体化折弯成型的结构设计，主体承托面预留两个完全对称的风扇安装位，每个安装位对应60mm见方的标准风扇轮廓，

　　中心区域做了辐条状格栅镂空，既保证风扇进出风的通流面积足够，不会因为支架遮挡产生额外风阻，又能通过辐条结构提升支架平面的结构强度，避免薄板材长期受风扇振动影响产生形变。安装孔位的设计完全匹配标准60mm风扇的孔距参数，每个风扇位对应四个角的固定孔位，孔位做了沉边处理，安装螺丝后不会突出支架表面，避免和风扇本体或者安装侧壁产生干涉。支架侧边的折弯翻边是整个结构的安装基准面，翻边上预留的多个固定孔位可以适配不同的安装侧壁，不管是平面机箱壁还是带有一定落差的阶梯安装面，都可以通过翻边上的孔位选择合适的固定点，不需要额外做转接件。从设计思路上，这款支架没有采用多余的加强筋结构，而是通过折弯翻边和格栅辐条的组合来提升整体刚性，

　　在保证结构强度满足风扇长期运行抗振需求的前提下，尽可能降低支架自身重量，同时减少板材的用料占比，控制整体加工成本。安装边界方面，支架整体轮廓在两个60mm风扇并联排布的基础上，仅在侧边预留了折弯翻边的安装余量，整体厚度和单风扇安装所需的厚度基本一致，不会额外占用机箱内部的硬件安装空间，对于内部空间寸土寸金的紧凑型设备来说，这种一体化双位支架可以大幅降低散热模块的安装复杂度，不需要在安装壁面上反复对位打八个风扇固定孔，只需要对准支架翻边上的几个固定孔位完成固定，再将两个风扇分别锁附在支架的安装位上即可完成整个风冷模块的装配。实际使用中，这种一体化支架还能避免两个独立风扇单独安装时出现的共振动问题，

　　两个风扇的振动会通过支架本体形成一定的阻尼抵消，降低整个散热模块运行时的共振噪音，同时支架的平面度可以保证风扇和安装面之间的贴合度，减少缝隙漏风的情况，提升风冷散热的实际效率。格栅部分的辐条采用等宽均匀排布的设计，辐条宽度控制在不会明显遮挡风路的尺寸，同时辐条的连接点对应风扇的中心轴承位置，不会切割风扇叶片的出风气流，避免产生额外的风切噪音。支架的边角位置都做了圆角过渡处理，没有尖锐的冲切毛边，在装配过程中不会划伤操作人员或者线材，也不会因为应力集中导致边角位置出现开裂变形的问题。对于结构设计从业者来说，这类支架的设计核心是在标准件适配、安装便捷性、结构强度、空间占用几个维度找到平衡，不需要追求过度复杂的结构，而是要贴合实际装配场景的需求，解决多风扇安装时对位麻烦、共振、空间占用大的实际痛点，在三维建模过程中，需要重点核对标准风扇的安装孔距、风扇本体厚度、折弯翻边的高度参数，保证装配后风扇和支架之间没有干涉，同时固定孔位的位置要避开内部硬件的排布区域，给螺丝安装预留足够的操作空间。
