三通式流体控制特雷维阀结构设计

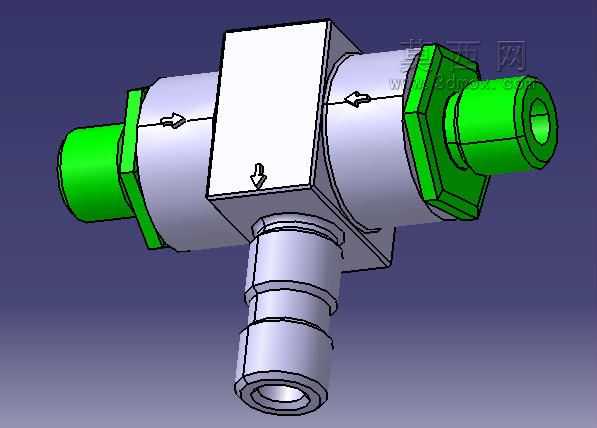

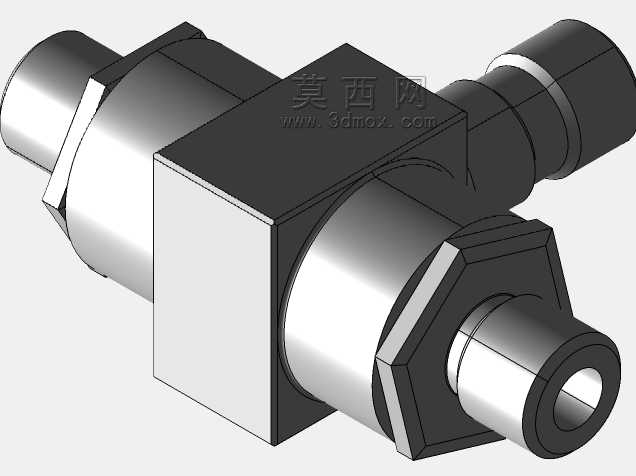

　　这款三通结构的阀件主要面向中低压流体管路的分流、合流工况设计，在小型液压站冷却回路、实验室气路分配、农用喷灌管路分支场景中都能适配，区别于常规两通阀的通断功能，它可以实现单路进双路出、或者双路进单路出的流体路径切换，不需要额外在管路上加装多个两通阀来组合实现分流功能，能有效减少管路接头数量，降低管路泄漏的风险点。从结构设计来看，主体采用直角三通的基体布局，两个同轴分布的接口为内孔光滑的承插式结构，适配硬管的插入粘接或者焊接连接，接口内壁做了1:50的锥度导向，安装时管路插入过程中不会出现卡滞，接口端面预留了1.5mm的密封压合台阶，当配套管路端面加工平整后，配合密封垫可以实现端面静密封，避免流体从接口配合间隙渗漏。

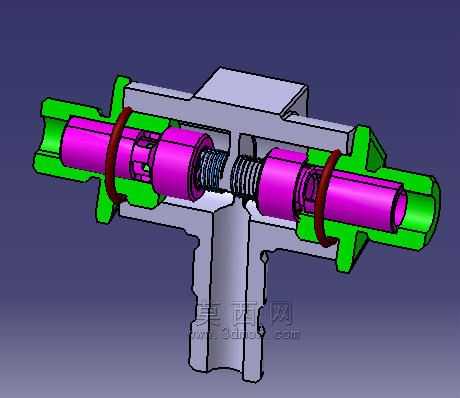

　　垂直于同轴接口的第三路为竹节式外插接头，接头外壁加工了三道环形倒刺结构，适配柔性软管的套接安装，倒刺的倾斜角度设计为15度，软管推入时阻力较小，拔出时倒刺会嵌入软管内壁形成咬合，配合喉箍锁紧后可以承受1.2MPa以内的流体压力不会脱管，接头根部做了R2的圆弧过渡，避免软管弯折时出现直角死折，影响流体通流效率。阀件内部的流道做了圆弧过渡处理，没有直角突变的流道结构，流体在阀腔内转向时的局部阻力系数比直角三通降低30%左右，能减少流体压力损失，同时避免流道死角处残留介质，对于输送洁净流体或者易结晶介质的工况，能减少残留介质堆积造成的流道堵塞风险。从安装边界来看，同轴两个接口的中心距控制在42mm，

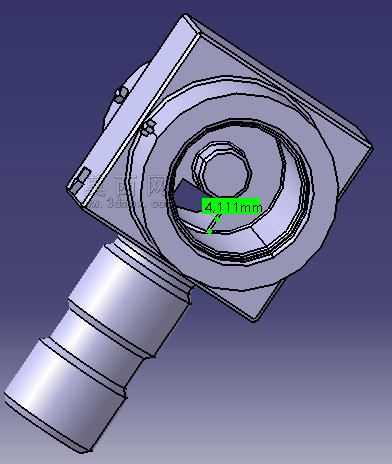

　　垂直方向的竹节接头端面到同轴接口中心轴线的距离为38mm，整体外形没有突出的尖锐结构，安装时不需要预留太大的操作空间，在管路排布密集的阀组安装区域也能顺利布置，阀件主体的六方结构设计是为了安装时可以用普通扳手夹持受力，不需要专门设计工装夹具，现场安装或者后期维护拆卸都比较方便。设计过程中针对不同工况的受力做了仿真验证，当阀件承受1.5倍额定压力时，主体结构的最大应力出现在竹节接头与主体连接的根部位置，应力值远低于常用工程塑料或者铸铜材料的许用应力，不会出现结构开裂的问题，接口部位的变形量控制在0.02mm以内，不会因为压力波动造成密封失效。这款阀件的通流孔径设计为10mm，

　　额定通流状态下的流量可以满足单路15L/min的流体输送需求，对于小流量的流体控制场景完全够用，内部没有设计复杂的阀芯调节结构，属于固定通路的分流阀件，结构简单可靠，没有易损的运动部件，长期使用不需要频繁维护，适合在工况稳定、不需要频繁调节通路的流体管路中使用。在实际选型应用中，需要注意三个接口的连接方式匹配，同轴接口适合连接刚性的金属或者硬塑料管路，垂直方向的竹节接头适合连接橡胶、尼龙等柔性软管，安装时不要在竹节接头部位连接硬管，避免倒刺结构无法实现有效固定造成泄漏，同时管路安装时要保证阀件不受额外的管路弯矩，所有连接管路要做可靠的固定支撑，避免设备运行过程中的振动传递到阀件上，长期受力造成接口部位断裂。
