升降式止回阀分体结构三维设计

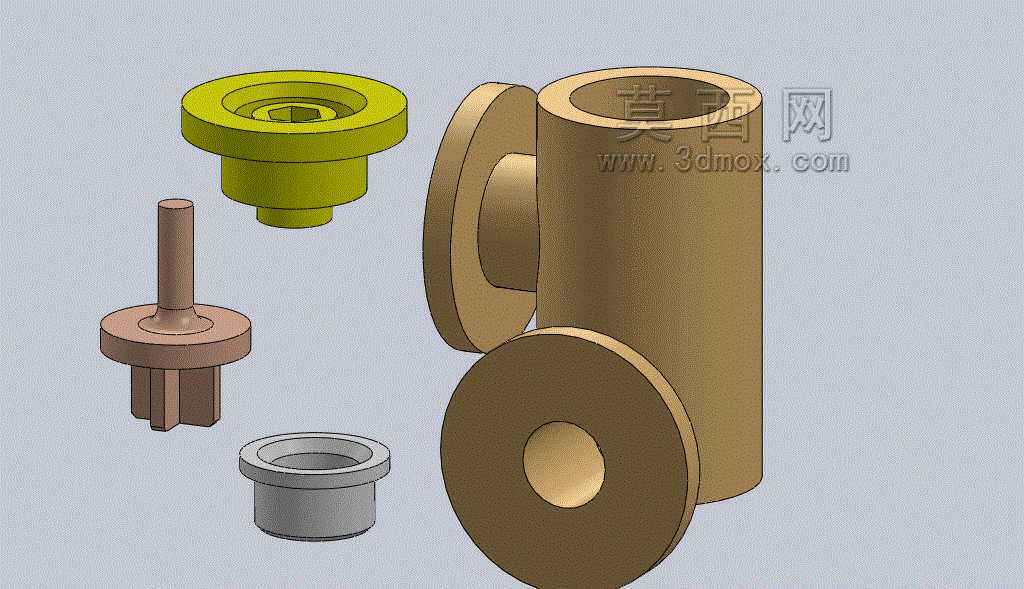

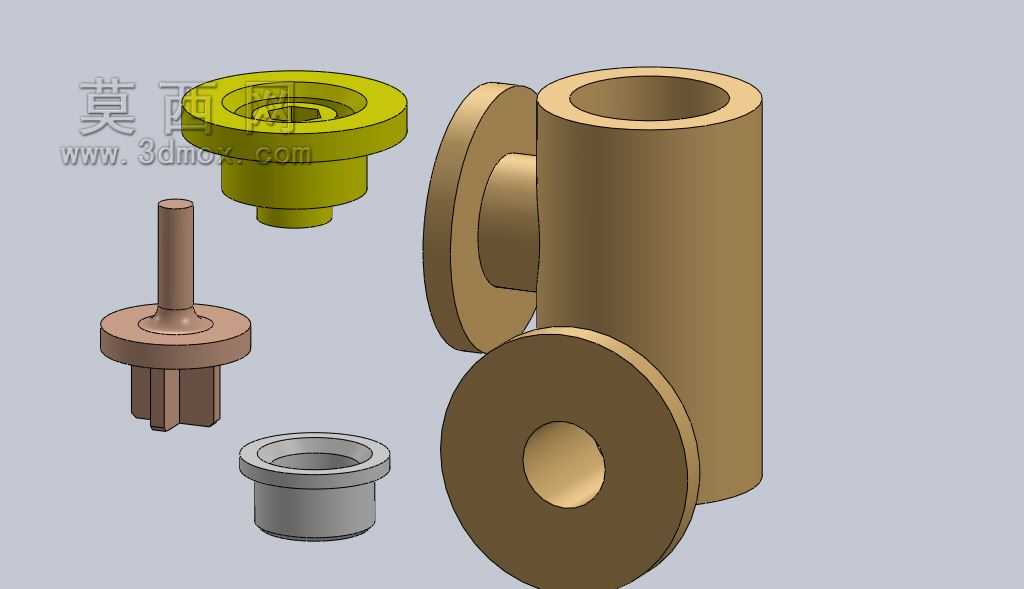

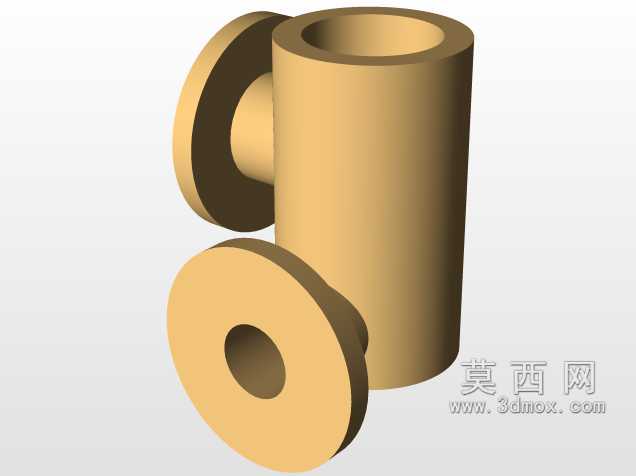

在工业流体输送管路系统中，止回阀是保障介质单向流动、避免回流冲击的核心管路元件，这类升降式结构的止回阀普遍应用在给排水、暖通循环、低压化工输送、小型液压泵站的出口管段，依靠介质自身压力驱动启闭，无需额外控制源，结构可靠性远高于同口径的旋启式小通径止回阀。从拆解的结构来看，整个阀的核心过流部件采用同轴立式布局，主体阀体为三通式铸铜结构，两个水平方向的法兰接口为管路对接端，垂直方向的内腔为阀瓣的升降导向腔，这种布局的优势在于阀瓣的运动轨迹与介质正向流动方向完全同轴，启闭过程中不会出现偏磨卡滞的问题，相比侧装结构的止回阀，密封面的对中精度更容易保证。

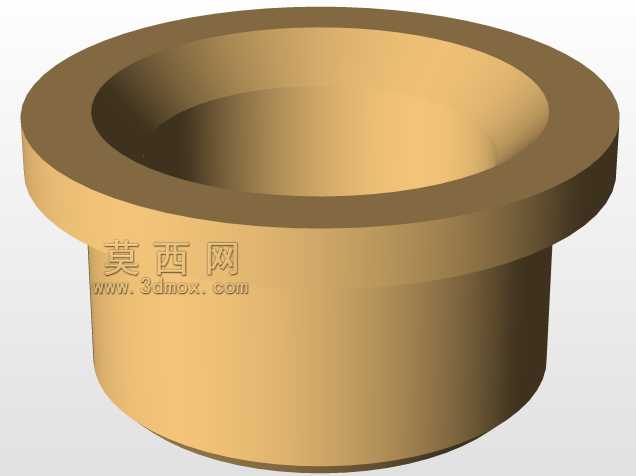

设计过程中首先要确定的是安装边界尺寸，两个水平法兰的端面间距、法兰螺栓孔分布圆直径、法兰厚度都需要匹配对应通径的管路法兰标准，垂直方向的阀盖安装端面到阀体底部的尺寸，要预留足够的手操空间，方便后期在线更换密封件时不需要整体拆离管路。阀座采用独立的嵌入式结构，过盈压装在阀体的进口端内腔，密封面为平面结构，相比锥面密封，平面密封的加工难度更低，对杂质的容忍度更高，即使介质中带有少量细小颗粒，也不容易在密封面形成硬性卡阻导致内漏。

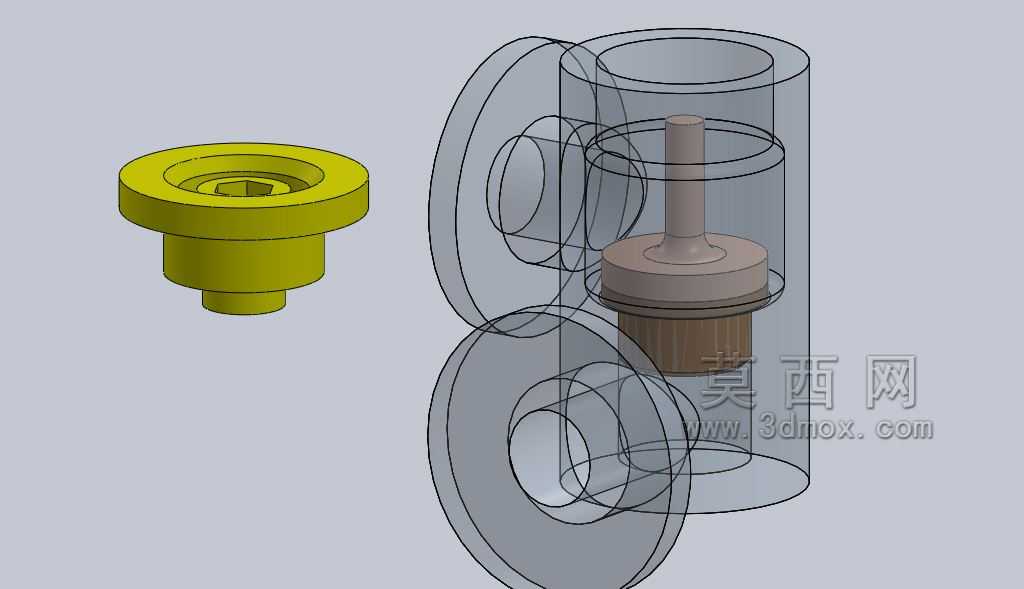

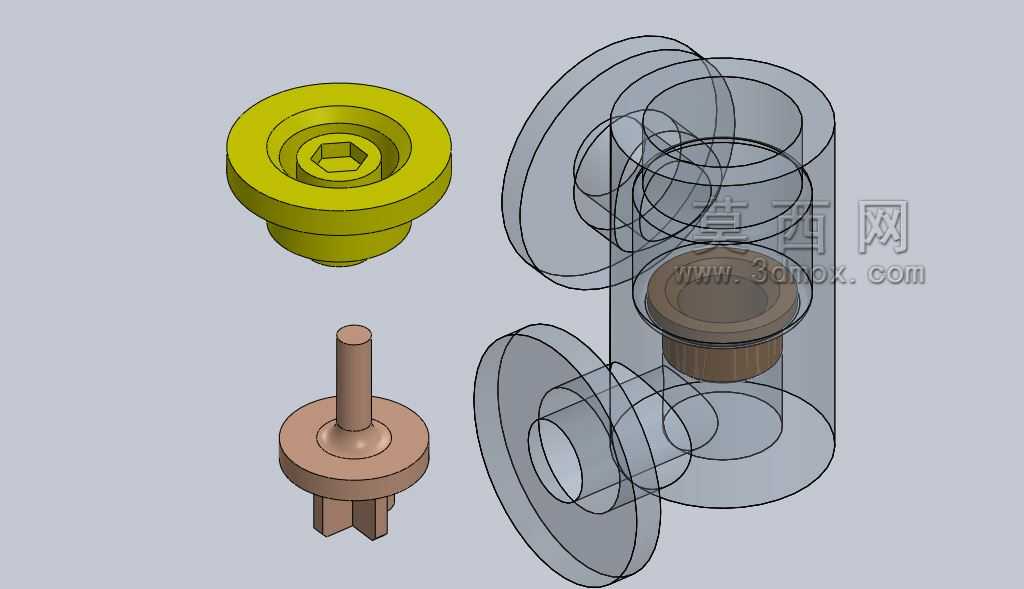

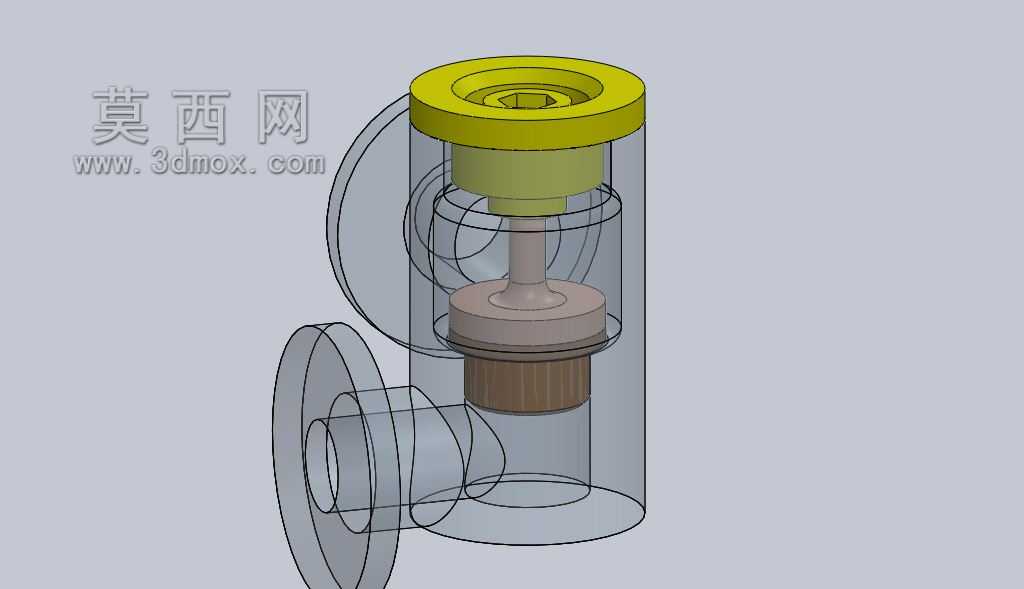

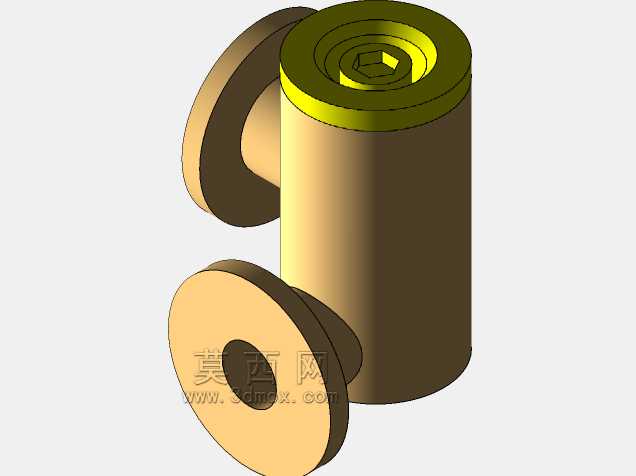

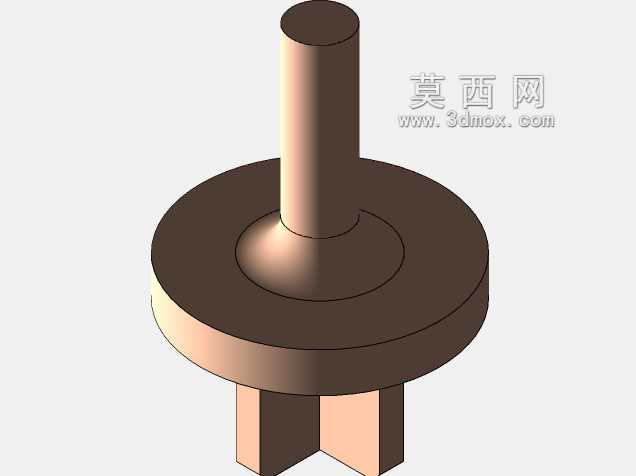

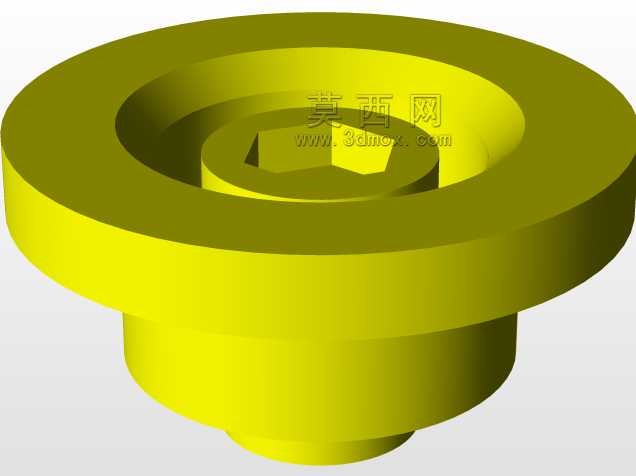

阀瓣组件是整个止回阀的运动核心，下部带十字导向筋的结构直接插入阀座的中心导向孔，导向段的长度设计为阀瓣最大开启行程的1.5倍，避免大流量冲击下阀瓣出现倾斜震颤，上部的阀杆与阀盖的中心导向孔配合，上下双导向的结构让阀瓣在整个升降行程中都保持稳定的同轴度，不会因为介质流态的波动出现偏摆。阀盖采用带外六角拧紧段的压盖式结构，下部的密封台肩直接压在阀体上端面的密封槽内，装配时不需要额外的紧固件，依靠螺纹旋紧的预紧力就能实现上端面的静密封，这种结构的优势在于零件数量少，装配工序简单，后期维护时只需要用普通扳手就能拆开阀盖，直接取出内部的阀瓣和阀座组件更换易损件。

从功能特性来看，这种结构的止回阀开启压力很低，只需要介质正向压力达到0.03MPa就能推动阀瓣升起导通，当介质出现反向流动趋势时，阀瓣在自身重力和反向介质压力的共同作用下快速下落，压紧在阀座密封面上切断流道，响应速度比旋启式止回阀快30%左右，能够有效避免水锤冲击对上游泵类设备造成的损坏。设计时需要注意的是，阀瓣的最大开启高度不能超过通径的四分之一，否则会导致介质通过时的流阻过大，同时要在阀盖的下端面设置限位台，避免阀瓣升起过高撞击阀盖产生异响和结构变形。

流道设计上，阀体内部的过流腔采用圆弧过渡结构，没有直角突变的区域，减少介质流动时的局部阻力损失，相比直角流道的止回阀，同口径下的流阻系数可以降低0.2左右，在长距离输送管路中能够有效降低泵的运行能耗。所有运动部件的配合间隙都控制在0.1-0.15mm之间，既保证运动过程中不会出现卡滞，又避免间隙过大导致介质内漏量超标，导向面的粗糙度要求达到Ra1.6，减少长期往复运动带来的磨损，延长整机的使用寿命。

在实际选型应用中，这种结构的止回阀只适合安装在水平管段上，垂直安装时会因为阀瓣重力方向与流动方向不匹配导致密封失效，安装时需要注意阀体上的流向标识与管路介质流动方向保持一致，两端法兰对接时要保证密封垫片的对中度，不能出现垫片突入流道的情况，否则会干扰阀瓣的正常运动。日常维护中只需要定期检查阀盖处的外泄漏情况，以及停泵时的内漏量，如果出现密封失效，不需要整体更换阀门，只需要拆开阀盖更换阀瓣上的密封垫或者嵌入式阀座即可，维护成本仅为整体更换的五分之一。
