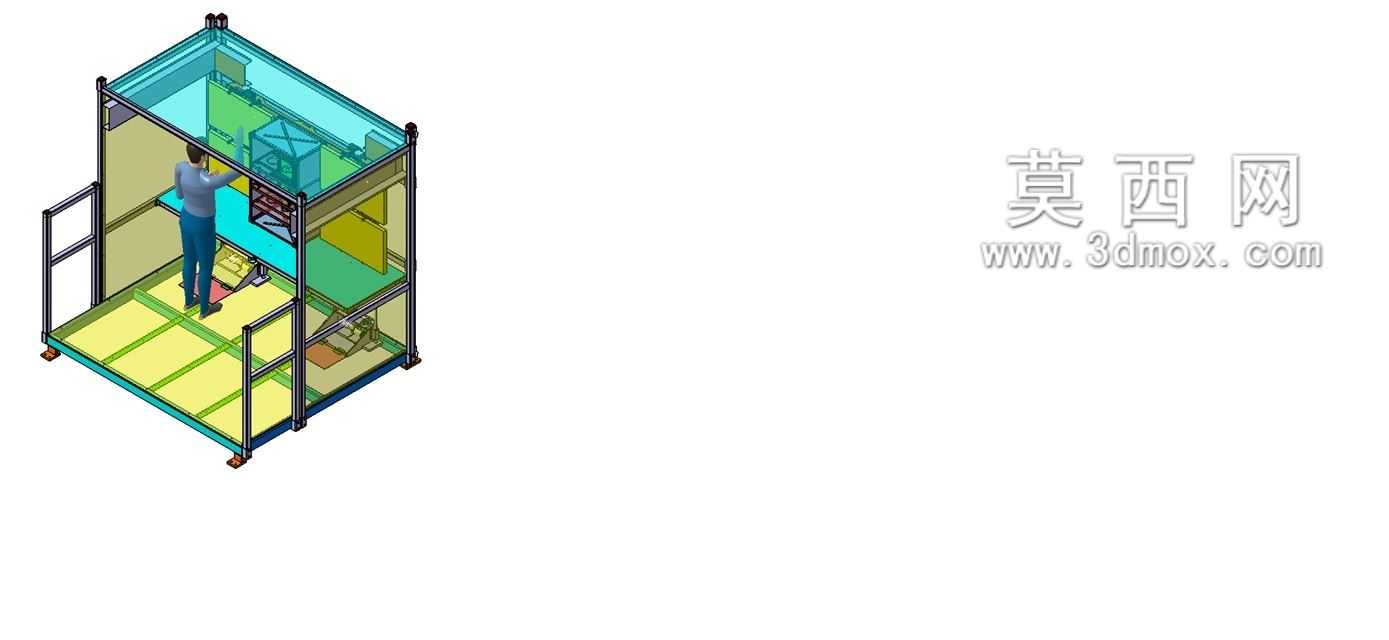

带操作工位的立式监视器防护安装架

　　这套立式安装结构主要面向生产车间现场的可视化管控工位设计，核心作用是为现场监视器提供稳定的安装载体，同时配套可供操作人员站立作业的操作平台，解决车间内显示设备无固定安装位、操作人员查看参数时无安全作业空间的实际问题。从结构布局来看，整体采用铝型材搭建框架主体，底部设置带脚轮的支撑底座，既可以在车间内根据产线调整需求灵活移位，也能在固定工位时通过脚轮锁止结构保证整体稳定性，不会因为人员倚靠、设备运行振动出现偏移。框架的上层区域预留了监视器安装位，安装板做了可调节角度设计，操作人员站立在平台上时，可以根据自身视线高度调整屏幕俯仰角度，避免长时间抬头或低头查看参数造成的视觉疲劳，安装位周边预留了走线槽位，设备的电源线、

　　信号传输线可以沿着型材内部的槽道排布，不会出现线缆外露缠绕、被现场工件剐蹭破损的问题。操作平台区域采用防滑花纹板铺设，平台边缘设置了高度符合安全规范的防护护栏，护栏开口位置设置在侧方，方便人员进出，同时不会遮挡操作人员查看屏幕的视线，平台的承重设计按照单人站立加临时放置操作工具的载荷计算，日常使用时可以承受操作人员站立操作、放置记录台账、手持操作终端的重量，不会出现板面变形的问题。设计过程中优先考虑了现场安装的便捷性，所有型材连接均采用标准角件配合螺栓锁紧，不需要现场焊接作业，组装时只需要常规内六角扳手即可完成整体装配，框架的外形尺寸充分考虑了车间通道的通行宽度，整体宽度控制在单人操作所需的最小空间范围内，

　　移位时可以顺利通过车间常规的人行通道、设备之间的检修间隙，不会因为尺寸过宽影响车间正常通行。框架的上层防护部分采用半透明防护板围挡，既可以阻挡车间内的切削飞溅、粉尘落到监视器屏幕表面，也不会完全遮挡屏幕后方的视线，操作人员在工位上可以同时观察到屏幕显示的设备运行参数，以及屏幕后方产线的实际运行状态，不需要频繁转身查看现场情况。平台的高度设置参考了成年人站立操作的舒适高度，脚踩在平台上时，视线刚好与监视器屏幕中心齐平，手臂自然抬起即可操作屏幕下方设置的操作按钮、外接键盘托架，键盘托架采用抽拉式设计，不需要使用时可以推回到框架内部，避免突出的结构磕碰过往人员。底部的脚轮选用带刹车的工业万向脚轮，轮面采用聚氨酯材质，

　　在车间环氧地坪上移动时不会划伤地面，滚动阻力小，单人即可推动整体结构移位，锁止后脚轮的支撑座会贴合地面，承受整体载荷，长时间放置也不会出现脚轮受压变形的问题。框架的型材选型经过载荷校核，主支撑立柱采用大截面铝型材，保证整体结构的刚性，即使受到侧向的轻微碰撞，也不会出现框架倾斜、监视器掉落的风险，横向连接的型材在保证连接强度的前提下，尽量减少冗余结构，控制整体重量，方便移位调整。在实际应用场景中，这套结构可以直接部署在自动化产线的设备旁、车间质检工位、设备检修区域，不需要额外做地面固定，部署周期短，调整灵活，既解决了现场监视器的安装防护问题，也为操作人员提供了安全、舒适的作业空间，适配离散制造车间多品种小批量生产时产线频繁调整的使用需求，不需要为每个固定工位单独做屏幕安装基础，大幅降低现场可视化管控的部署成本。
