带防滑凹点结构的外置消防瓶结构设计

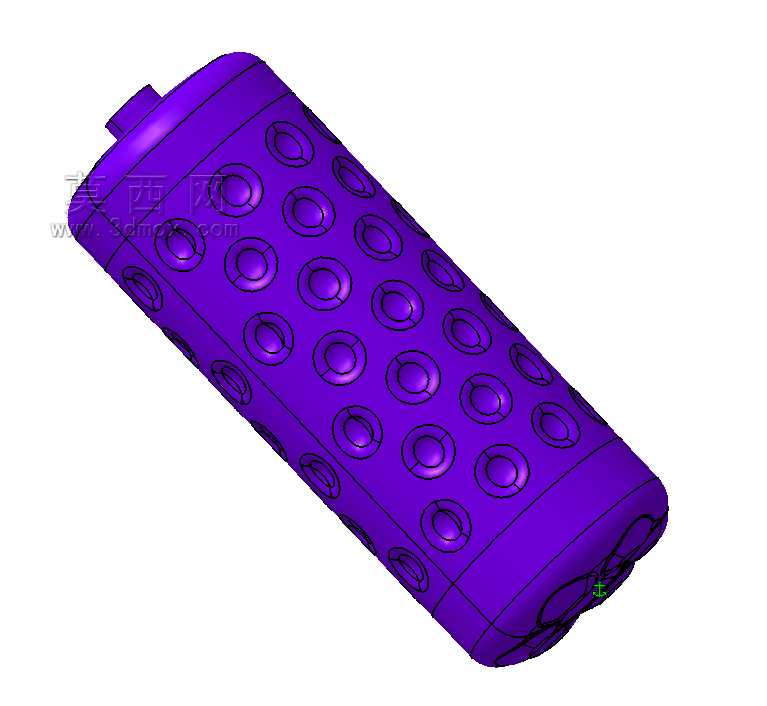

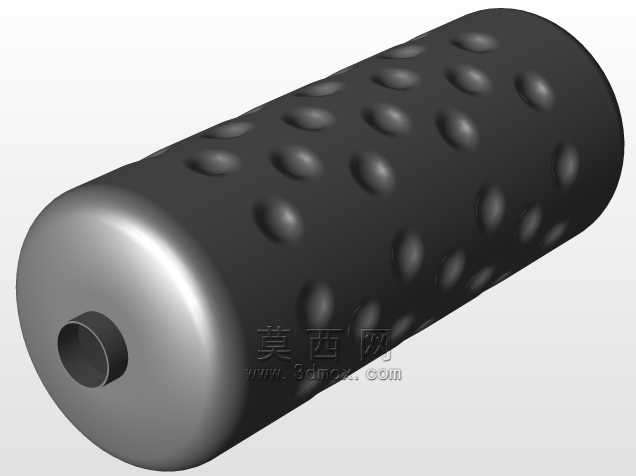

　　这款外置消防瓶的结构设计，核心围绕车载、户外机柜、小型商用场所的外置挂载场景展开，区别于传统内嵌式消防瓶的安装逻辑，外置部署的核心需求是快速取放、握持防滑、长期户外挂载的结构可靠性，因此在瓶身结构上做了针对性的优化。从实际使用场景来看，传统光滑瓶身的消防瓶在佩戴防护手套取用、或者表面附着水渍油污时，极易出现打滑脱手的情况，尤其是紧急状态下操作人员动作幅度大，握持稳定性直接影响设备取用效率，因此瓶身周向均匀排布的内凹圆点结构，并非装饰性设计，每一处凹点的深度、弧度都经过握持受力模拟，当手掌包覆瓶身时，指腹位置刚好对应凹点区域，形成多点位的摩擦力咬合，即使佩戴厚度2mm以上的消防防护手套，也能获得足够的握持阻力，不会出现轴向滑动的问题。

　　瓶体整体采用圆柱式主体结构，顶部的凸起接口为标准灭火剂充装与喷放连接端，接口的外径尺寸与常规手提式灭火器的通用接口保持一致，无需额外定制转接头即可适配现有喷管、压把总成，降低后续配件替换的适配成本。安装边界方面，瓶身的最大外径控制在常规外置消防挂载架的兼容范围内，周向的凹点结构同时可以作为挂载卡扣的定位点位，卡扣卡入对应凹点后即可限制瓶体的轴向窜动与周向转动，避免车辆行驶、设备运行过程中产生的振动导致瓶体松动脱落，相比传统光滑瓶身额外加装防滑胶圈的方案，一体成型的凹点结构不存在胶圈老化、脱落的问题，长期户外使用的可靠性更高。从结构强度角度考量，均匀排布的内凹结构在不增加瓶体壁厚的前提下，提升了瓶身的环向结构刚度，

　　当瓶内充入额定压力的灭火剂时，凹点结构可以分散瓶壁承受的环向拉应力，降低长期承压状态下瓶体鼓胀变形的风险，相比同壁厚的光滑圆柱瓶体，环向抗变形能力有明显提升。设计过程中也充分考虑了握持的人机工程尺度，凹点的排布间距参考成年男性手掌的指节间距设置，不管是正手握持提取还是反手握持操作喷阀，手指都能贴合到对应的凹点位置，不会出现硌手或者贴合不到位的问题。瓶体底部的圆弧过渡结构，避免了直角应力集中的问题，放置在平面上时可以保持直立稳定，同时底部的曲面结构也适配常规消防箱的弧形定位槽，放入外置消防箱时可以直接卡入定位，无需额外固定绑带即可保持摆放姿态。不同于传统消防瓶仅考虑直立放置在消防箱内的使用场景，这款外置款的结构设计同时兼容直立放置、

　　横向挂载、倾斜固定三种安装方式，凹点结构在任意安装角度下都能为固定卡扣提供定位受力点，不会因为安装角度变化出现固定失效的问题。在实际选型适配中，这款瓶体可以直接替换原有同容积的光滑瓶身，整体安装尺寸与原有产品完全兼容，不需要改动原有挂载架、消防箱的结构尺寸，直接替换即可获得更好的握持防滑性能与结构刚度，适合车载外挂、户外设备舱、临街商铺外置挂载等多种需要快速取用消防设备的场景，解决了传统光滑瓶身在紧急取用、户外挂载场景下的多个实际使用痛点。
