管道用杠杆驱动式空气阀结构设计

项目分类:阀门 发布时间:2021-11-04 ID:368116
  • 管道用杠杆驱动式空气阀结构设计
  • 管道用杠杆驱动式空气阀结构设计

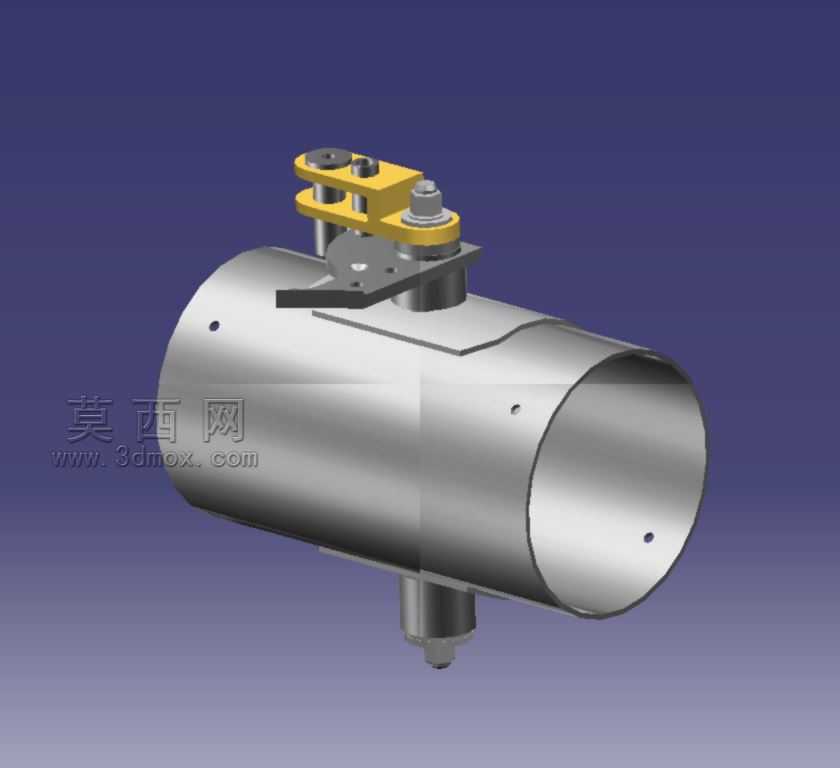

  这款空气阀主要应用在工业流体输送管路、压缩空气管网、给排水管线的气液两相流管控场景中,核心作用是在管路充压阶段快速排出管内积存的空气,避免气堵造成管路通流面积下降、输送效率折损,同时在管路运行过程中可自动析出溶解在流体中的微量气体,防止气蚀损伤管壁、泵体及下游仪表元件,在管路卸压排空时还能快速补入空气,避免管内形成负压造成管道吸瘪变形。从结构设计逻辑来看,该阀采用直通式筒体结构,流体沿筒体轴向直通行进,相比角式结构流阻更低,不会在阀腔内形成大面积介质滞留区,适配洁净度要求较高的压缩空气、净水等介质输送场景。顶部的杠杆驱动机构采用偏心压合设计,驱动端的黄色杠杆臂通过销轴铰接在阀座支架上,杠杆与阀杆的连接点做了偏心距优化,

  操作人员只需施加较小的扳动力即可带动阀杆完成升降动作,实现阀瓣的启闭控制,杠杆末端的双销轴孔位可适配不同行程的执行器连接,既可以手动扳动操作,也能后续加装气动、电动执行组件实现远程自动控制,适配不同自动化等级的管路系统。阀杆与阀体之间采用多层密封结构,上部的压盖通过螺栓预紧压紧密封填料,可在管路带压状态下在线补充压紧力,避免长期运行后填料磨损造成介质泄漏,阀杆下端连接的阀瓣采用弧面密封配合,与筒体内部的密封座贴合时能自动找正,抵消部分安装同轴度误差带来的密封面偏磨问题,密封面的接触宽度经过反复校核,既保证密封比压满足零泄漏要求,又不会因为接触面积过大造成启闭力矩超标。从安装边界来看,筒体两端为等径直管段,

  端部预留的均布小孔可直接与同管径的管道通过法兰或者焊接方式连接,不需要额外加装变径接头,安装时只需保证阀体轴向与管道轴向同轴度偏差在允许范围内即可,顶部驱动机构的外伸尺寸经过紧凑化设计,杠杆在全行程摆动范围内不会超出阀体的径向安装投影过多,可适配安装空间局促的管廊、设备夹层等场景,阀体底部的定位凸台可作为安装支撑点,与管路支架配合固定,避免长期运行中阀体受管路振动影响出现连接松动。在实际选型适配过程中,该阀的通径规格可直接匹配对应公称通径的管路,额定工作压力覆盖中低压流体输送场景,阀瓣的启闭行程经过精准计算,全开状态下阀瓣完全抬离通流截面,不会对介质流动造成额外截流,压力损失远低于同通径的截止阀类产品,适合长期处于全开状态、

  仅在检修或管路调试时动作的工况。设计过程中针对阀杆的受力做了有限元校核,在最大压差工况下阀杆的弯曲变形量控制在密封件允许的补偿范围内,不会因为阀杆变形造成卡涩、启闭卡滞问题,杠杆部分的铰接点采用耐磨衬套结构,可降低长期反复操作带来的铰接磨损,延长整机的免维护周期,阀体的外表面做了均匀化壁厚设计,既满足承压强度要求,又不会因为壁厚过大造成整体重量超标,方便现场吊装与安装作业。
