金属质感纪念奖杯摆件结构设计

　　这款纪念摆件的结构设计，最初的需求来自线下赛事活动的定制纪念物需求，区别于常规树脂、水晶类奖杯，甲方要求整体采用金属质感呈现，同时要适配小批量3D打印或者精密铸造的生产工艺，所以在结构设计阶段就做了对应的工艺适配调整。从实际应用场景来看，这类摆件主要放置在赛事活动颁奖台、企业荣誉展示柜、获奖者个人桌面作为纪念载体，不需要承担复杂的力学载荷，但对摆放稳定性、表面细节辨识度有明确要求。

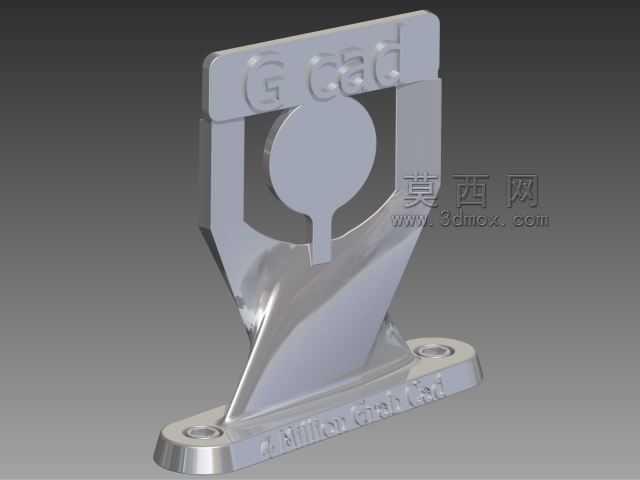

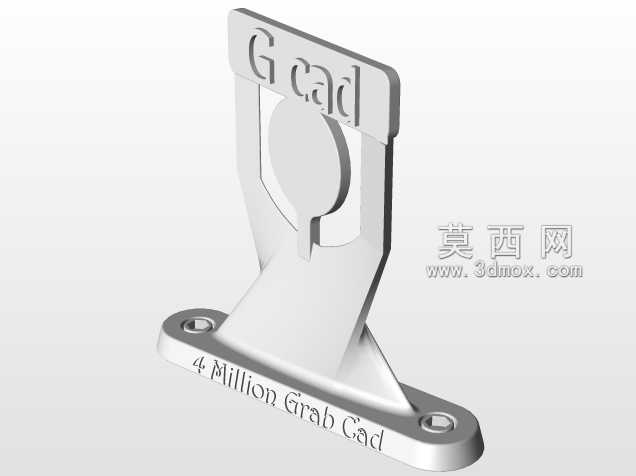

　　先从安装边界和尺寸逻辑说起，底座部分设计为带两个安装孔的平板结构，两个沉头孔的位置对称分布在底座前后端，孔位尺寸适配M3规格的沉头螺丝，既可以直接通过螺丝将摆件固定在木质或者金属展示台面上，也可以不装螺丝直接平稳放置在平整桌面，底座的厚度做了5mm的加厚处理，重心整体下沉，避免摆件因为上部结构外伸出现倾倒问题，整体外轮廓的最大宽度控制在80mm，最大高度120mm，底座深度60mm，这个尺寸区间既不会因为太小显得不够庄重，也不会因为过大占用过多展示空间，适配常规的荣誉展架层板间距。

　　结构功能设计上，上部的标识区域做了下沉式的浮雕处理，文字和图形的浮雕高度控制在0.8mm，这个深度既可以保证在金属表面处理后，文字图案依然有足够的辨识度，不会因为喷砂、抛光工序被磨平，也不会因为浮雕过深导致铸造或者打印过程中出现积料、缺角的问题。中间的圆形标识区域采用了半开放的U型支撑结构，两侧的支撑臂做了渐变的厚度处理，从上部连接位置的8mm厚度到底部和底座衔接位置的15mm厚度，过渡区域做了R12的圆弧导角，既避免了直角位置的应力集中，也让整体的视觉线条更流畅，不会出现生硬的转折。

　　设计思路上，最初的方案是整体实心结构，但核算后发现整体实心的话重量会超过400g，不仅增加了材料成本，日常拿取也不够轻便，所以在结构优化阶段，将摆件的非外观面做了2mm壁厚的掏空处理，内部保留了十字形的加强筋结构，筋板厚度3mm，连接前后左右的内壁，既保证了整体结构的刚性，按压上部不会出现形变晃动，也将整体重量控制在180g左右，拿取的手感更适中。表面处理的适配设计上，所有外观面的脱模斜度都做了1.5度的统一处理，不管是采用失蜡铸造还是光固化3D打印生产，都可以顺利脱模，不需要额外做过多的后期打磨，外表面的所有棱边都做了R0.5的圆角处理，避免金属件的锐边划伤使用者，也让电镀或者抛光后的表面光影过渡更自然。

　　从实际使用的细节来看，底座的下表面做了0.3mm的内凹设计，四个角位置预留了粘贴防滑硅胶垫的凹槽，硅胶垫厚度1mm，粘贴后摆件放置在光滑的玻璃或者烤漆桌面上不会出现打滑移位的问题，也不会刮伤桌面的漆面。上部的文字区域在建模阶段就做了字体的轮廓优化，将常规字体的尖角位置做了小圆角过渡，避免小尺寸的尖角在生产过程中出现断缺，保证最终成品的文字清晰完整。整体结构没有采用拼接设计，所有特征一体成型，减少了后续粘接、焊接的工序，也避免了拼接位置出现缝隙、错位的外观缺陷，不管是做亮铬电镀、喷砂氧化还是烤漆处理，都能获得均匀一致的表面效果。

　　针对不同的生产工艺，模型的结构也做了对应的兼容性调整，如果采用3D打印生产，可以直接输出壁厚2mm的空心模型，打印完成后只需要做简单的支撑去除和表面打磨即可；如果采用精密铸造生产，可以将壁厚调整为2.5mm，适配铸造工艺的最小壁厚要求，避免浇铸过程中出现冷隔、浇不足的缺陷。在结构验证阶段，通过重心模拟确认，摆件的重心投影完全落在底座的支撑面范围内，即使受到15度的倾斜外力也不会倾倒，满足日常展示摆放的稳定性要求，不会因为轻微的碰撞就掉落摔坏。
