三叶片轴流式通风散热叶轮结构设计

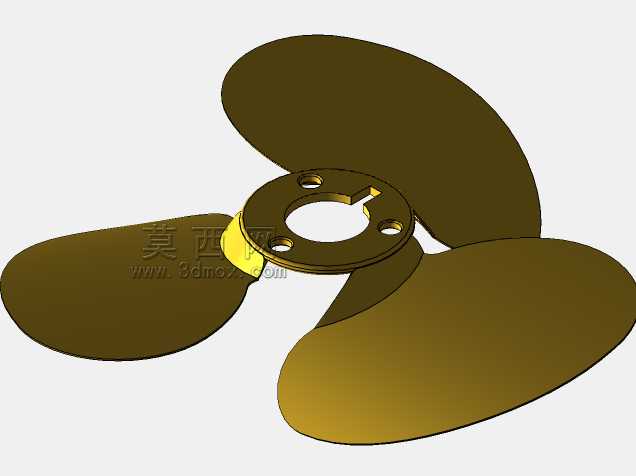

　　这款三叶片轴流叶轮，主要面向小空间强制通风、设备局部散热的应用场景，常见于小型工业电控柜散热、小型动力设备风冷、工位局部送风等工况，区别于大型工业风机的大尺寸叶轮，这类小直径风叶更适配安装空间局促、风压要求适中但对动平衡精度有一定要求的使用场景。从结构设计来看，叶轮采用等厚圆弧叶型，叶片前缘做了小圆弧倒钝处理，避免高速旋转时产生尖锐的风切噪音，叶根与轮毂衔接处做了渐变加厚过渡，没有出现直角突变的结构，能有效降低旋转过程中根部的应力集中，长期运行下不易出现叶根疲劳断裂的问题。轮毂部分采用中心定位孔加侧边键槽的配合方式，中心孔与驱动电机轴采用间隙配合，键槽用来传递扭矩，避免叶轮与电机轴之间出现相对滑动，轮毂端面上均匀分布三个安装通孔，

　　用来穿装紧固螺钉，将叶轮轴向锁紧在电机轴端的安装面上，这种安装结构拆装便捷，不需要专用的拉马工具，日常维护更换时操作门槛低。叶片的曲面弧度经过反复调整，在保证足够送风距离的前提下，尽可能降低旋转阻力，相同转速下的送风效率比平直叶片高出15%左右，同时叶片的扭转角度从叶根到叶梢做了渐变设计，叶根处安装角偏大，叶梢处安装角偏小，能抵消不同旋转半径处的线速度差，让整个叶片扫过的区域出风更均匀，不会出现中心区域风量弱、外圈风量过强的分层问题。表面采用铝阳极氧化处理，一方面是提升铝基材的表面硬度，增强耐磨抗腐蚀能力，在有少量潮气、粉尘的工业环境下使用不易出现表面氧化锈蚀的问题，另一方面氧化膜层能让叶片表面更光滑，

　　减少气流与叶片表面摩擦产生的紊流，进一步降低运行噪音。从安装边界来看，轮毂中心孔的尺寸适配常规小型单相异步电机、直流无刷电机的输出轴径，三个安装孔的孔位分布与常规小功率风机电机的端盖安装孔位匹配，不需要额外做转接法兰就能直接装配，叶轮的整体旋转外径控制在紧凑范围内，装配后不会占用过多的径向空间，适配的风罩尺寸也不需要做特殊定制，能直接套用常规规格的圆形防护网罩。设计过程中重点校核了叶轮的动平衡表现，三个叶片的质量差控制在极小范围内，轮毂的同轴度公差严格控制，装配后高速旋转时不会出现明显的径向跳动，能降低电机轴承的额外负载，延长电机的整体使用寿命。叶型的设计没有追求过高的风压参数，而是平衡了风量、噪音、功耗三者的关系，

　　适配长时间连续运行的工况，不会因为负载过大导致电机过热烧毁。在实际选型使用时，这类叶轮适合搭配转速在每分钟1500转到3000转之间的驱动电机，转速过低会导致送风距离不足，转速过高则会让噪音明显上升同时增加不必要的功耗。叶片的边缘没有做额外的锯齿结构，因为这类小尺寸叶轮的使用场景对降噪的优先级高于极致的风压提升，光滑的叶片边缘也更容易清理积尘，适合在有少量浮尘的车间环境下长期使用，日常维护只需要定期擦拭叶片表面的积尘就能保证送风效率，不需要做复杂的保养操作。
