皮带传动式摩托车后轮总成结构设计

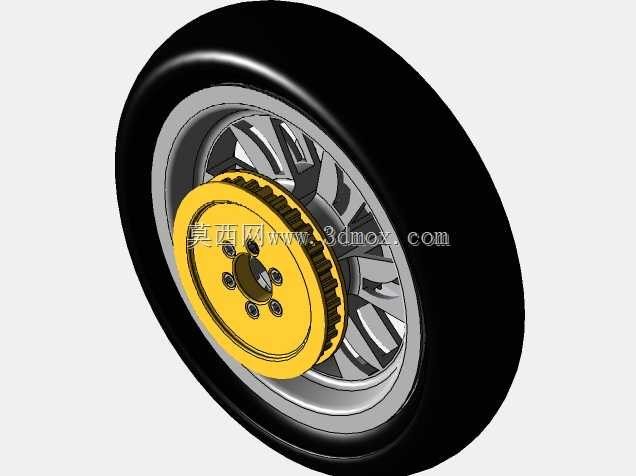

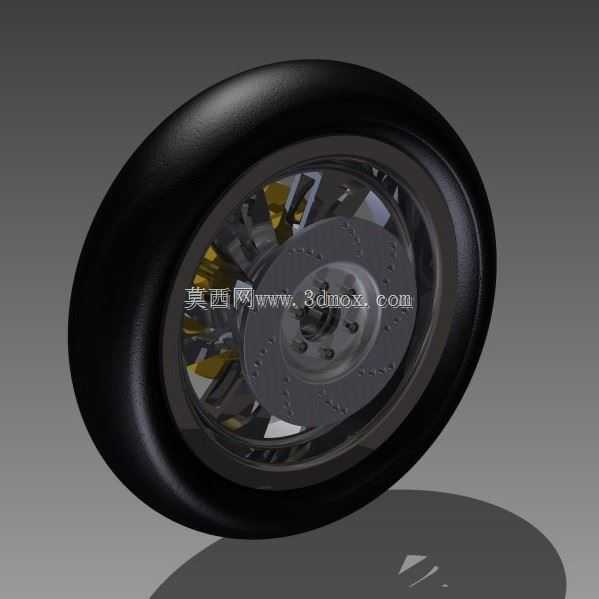

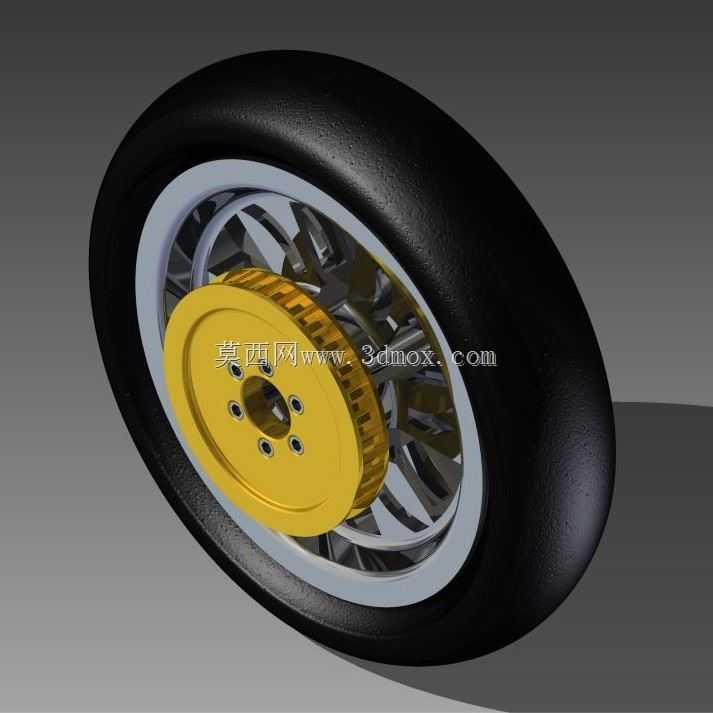

该皮带传动式摩托车后轮总成，主要应用于中小排量巡航踏板、复古定制摩托的后行走与动力传递场景，作为整车行走系统的核心承载与传动终端部件，承担着承载整车及骑乘人员重量、将皮带传递的发动机扭矩转化为行走驱动力、配合后制动系统实现车辆减速停驶的核心作用，适配采用皮带传动布局的摩托车型，相比链条传动结构具备运行噪音低、维护周期长、传动顺滑无顿挫的优势，适合城市通勤、休闲骑行类摩托的使用需求。整套总成的设计围绕皮带传动的布局特性展开，核心结构包含橡胶轮胎、金属轮毂、辐条支撑结构、皮带从动带轮、轮毂安装法兰几个核心部分。设计过程中优先考虑了承载受力的均匀性，轮毂采用多辐条对称支撑结构，辐条走向经过受力优化，可均匀分散路面颠簸带来的径向、侧向冲击载荷，避免局部应力集中导致的轮毂变形开裂。外侧的皮带从动带轮采用与轮毂同轴固定的安装方式，带轮外圈设置适配传动皮带齿形的啮合结构，保证动力传递过程中无打滑、传动比稳定，带轮与轮毂的连接面设置多组均匀分布的安装孔位，可保证连接紧固性，同时兼顾动平衡调校需求，避免高速运转时出现车轮抖动问题。轮胎采用常规真空胎适配的轮辋结构，轮辋边缘设置标准的胎圈卡位，可保证轮胎充气后与轮辋密封贴合，适配常规民用摩托轮胎的安装尺寸。安装边界方面，轮毂中心的安装法兰设置了与后摇臂主轴匹配的中心通孔，周围的固定孔位按照标准摩托后轮毂的安装间距设计，可直接适配多数同规格皮带传动摩托的后摇臂安装位，无需额外改装即可完成装配；带轮的安装位置预留了足够的皮带避让空间，可避免皮带运转过程中与辐条、轮辋发生剐蹭；轮辋的宽度、直径尺寸符合常规小排量摩托后轮的尺寸规范，安装后不会与后挡泥板、后摇臂、后减震部件发生运动干涉。设计时还预留了踏板、后制动盘的安装位置，轮辋侧方的光滑安装面可直接加装后制动组件、脚踏支架等附属部件，满足整车的装配扩展需求，整体结构兼顾了传动效率、承载强度与安装通用性，可直接用于摩托改装、样车试制的结构参考。
